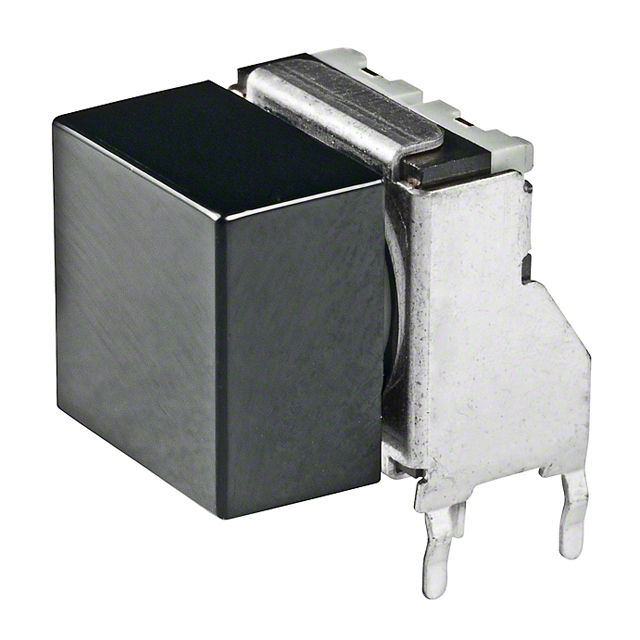

JB15HKH-6A

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 2.65N 1000000Cycles 125mA 300μm 通孔安装 10.8mm*6.54mm*13.24mm
供应商型号: 360-3827-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 轻触开关 JB15HKH-6A

JB15HKH-6A概述


    产品简介


    产品类型:J系列JB低轮廓工艺密封轻触开关(JB Series Low Profile Process Sealed Tactiles)
    主要功能:提供低电压、低电流、逻辑电平电路的单极单掷(SPST)开关功能,适用于各类需要可靠触控操作的应用场景。
    应用领域:广泛应用于消费电子、工业控制、汽车电子等领域,适用于需要低功耗、高可靠性及长寿命的电子设备。

    技术参数


    | 参数 | 规格 |

    | 额定电流(电阻负载) | 低/逻辑电平:50mA @ 24V DC(标准操作力模型)
    125mA @ 24V DC(高操作力模型) |
    | 接触电阻 | ≤50毫欧姆 |
    | 绝缘电阻 | ≥500兆欧姆 @ 250V DC |
    | 耐压测试 | 250V AC 最小,持续时间1分钟 |
    | 机械寿命 | ≥5,000,000次操作(标准操作力模型)
    ≥1,000,000次操作(高操作力模型) |
    | 电气寿命 | ≥5,000,000次操作(标准操作力模型)
    ≥1,000,000次操作(高操作力模型) |
    | 操作力 | 1.76牛顿(JB15,标准操作力模型)
    2.65牛顿(JB15H,高操作力模型) |
    | 总行程 | 0.010英寸(0.250毫米)
    0.012英寸(0.300毫米) |

    产品特点和优势


    产品特点:
    - 玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)材料,确保结构稳定性和耐久性。
    - 橡胶密封构造,防止接触污染,并允许自动化焊接和清洁。
    - 短行程设计,操作力可根据不同型号进行调整,提供更明显的操作感。
    - 嵌入式终端是密封构造的一部分,支持自动化焊接和清洗。
    - 板对板间距为标准0.100英寸(2.54毫米)PCB网格。
    产品优势:
    - 具有高达5,000,000次操作的高可靠性,确保长期稳定运行。
    - 模塑终端设计提供弹簧型动作,确保牢固安装并防止波峰焊接时脱落。
    - 独特的橡胶密封设计,能够实现完全防尘防水,适用于恶劣环境。

    应用案例和使用建议


    应用案例:
    - 在键盘矩阵中使用,可通过绑线端子实现公共总线电气配置,适合单面PCB。
    - 可用于X-Y矩阵布局,通过绑线端子实现X-Y类型的电气互连。
    使用建议:
    - 为确保最佳性能,在PCB焊接过程中应采用波峰焊接,并遵循补充部分中的焊接指南。
    - 设计时考虑安装角度,避免高操作力型号在特定角度下无法正常使用。
    - 使用定制按键和框架以适应特定应用需求,提高整体美观度和功能性。

    兼容性和支持


    兼容性:
    - 支持直角安装和水平安装两种方式,提供多样化的安装选择。
    - 兼容标准0.100英寸(2.54毫米)PCB间距,易于集成到现有系统中。
    支持和服务:
    - 提供详细的安装指南和焊接说明,确保用户能够正确安装和使用。
    - 用户可联系工厂获取定制键帽和特殊标记服务,以满足特定应用需求。

    常见问题与解决方案


    常见问题:
    1. 开关操作不顺畅。
    - 解决方案:检查是否有灰尘或异物进入开关内部,必要时清洁开关。
    2. 开关长时间使用后出现接触不良。
    - 解决方案:确保接线端子连接牢固,重新焊接终端。
    3. 开关在高温环境下操作异常。
    - 解决方案:确保环境温度不超过规定的最高值(+70°C),并采取适当的散热措施。

    总结和推荐


    综合评估:
    J系列JB低轮廓工艺密封轻触开关具备高性能、高可靠性和长寿命的特点,特别适合在恶劣环境下使用。通过其独特的设计和高质量的制造工艺,保证了长期稳定的操作性能。
    推荐:
    强烈推荐该产品用于需要高可靠性和长寿命的各类电子设备,特别是在消费电子、工业控制和汽车电子领域。其优秀的机械和电气特性使其成为市场上同类产品的佼佼者,值得广大用户信赖和选用。

JB15HKH-6A参数

参数
执行器高度 -
执行器行程 300μm
机械寿命 1000000Cycles
操作力 2.65N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 125mA
电压额定值 24V(DC)
长*宽*高 10.8mm*6.54mm*13.24mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

JB15HKH-6A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JB15HKH-6A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JB15HKH-6A JB15HKH-6A数据手册

JB15HKH-6A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.238 ¥ 44.2611
10+ $ 4.8318 ¥ 40.0439
25+ $ 4.4117 ¥ 36.5618
100+ $ 3.8235 ¥ 31.6869
250+ $ 3.4663 ¥ 28.7271
500+ $ 3.2142 ¥ 26.6379
1000+ $ 2.9831 ¥ 24.7227
2500+ $ 2.71 ¥ 22.4594
库存: 223
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 44.26
直接购买
加入购物车
