JWMW21RC1A

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-Off DPST 25000Cycles 25000Cycles 10A DPST 卡入式安装,按扣安装,焊接安装,面板安装 29.6mm(长度)*33mm(高度)
供应商型号: TS-JWMW21RC1A
供应商: 海外现货
标准整包数: 1

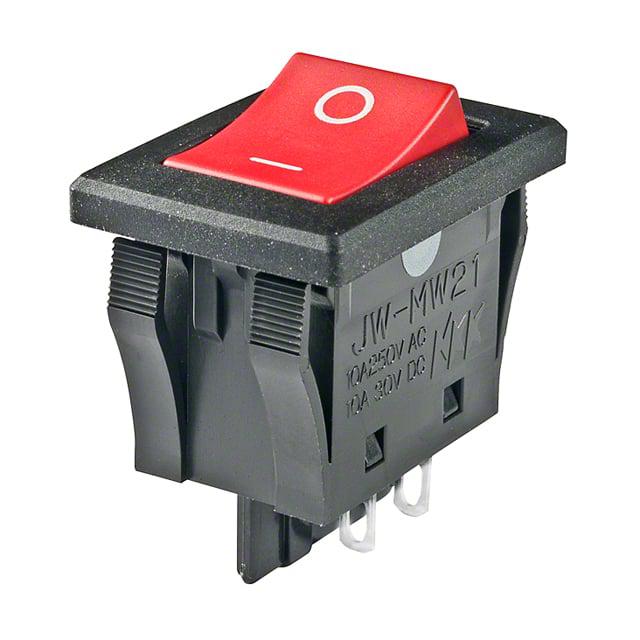

NKK SWITCHES 翘板开关 JWMW21RC1A

JWMW21RC1A概述

    High Inrush 10 & 16 Amp Rockers Series JW

    产品简介


    High Inrush 10 & 16 Amp Rockers系列是专为高电流应用设计的旋转开关。这些开关具有强大的承载能力和高可靠性,适用于工业控制、机械设备、汽车电子等领域。其主要功能是通过控制电路的通断来管理电力负载,适用于需要频繁操作且负载较大的场合。

    技术参数


    - 电气容量(电阻负载):
    - 功率等级:10A @ 125/250V AC(JWM & JWMW型号);10A @ 30V DC(JWMW型号);
    - 16A @ 125/250V AC(JWL & JWLW型号);5A @ 72V DC(电信应用)

    - 其他评级:
    - 接触电阻:JWM & JWMW型号最大为10毫欧;JWL & JWLW型号最大为20毫欧
    - 绝缘电阻:最小为1,000兆欧 @ 500V DC
    - 耐压强度:接触间最小2,000V AC,持续1分钟;接触与外壳间最小4,000V AC,持续1分钟
    - 机械寿命:最小25,000次操作
    - 电气寿命:最小25,000次操作
    - 额定操作力:单极JWM & JWMW型号为3.92N,双极为7.84N;单极JWL型号为5.00N,双极为10.00N;双极JWLW型号为10.00N
    - 抛物角:26°

    产品特点和优势


    - 首次采用电视认证:行业首款带有TV认证的注塑摇杆开关,能够处理大瞬态电流,具备10和16安培的高电流量。
    - 密封性能:JWMW和JWLW面板密封版本符合IEC60529标准的IP67密封等级(类似于NEMA 4和6)。
    - 绝缘保护:外置绝缘隔板提高了绝缘电阻和耐压强度。
    - 抗电弧设计:特别设计以防止接触焊点形成,增强电寿命。
    - 内部防护:设有内部封盖,增强了防尘性能。
    - 焊接安全:端子采用嵌入式结构,环氧树脂密封,以防止助焊剂、灰尘和其他污染物侵入。

    应用案例和使用建议


    这些开关在工业控制系统、机械设备、汽车电子系统等领域的应用十分广泛。例如,在机械设备中,它们可以用来控制电机的启停。根据手册中的使用说明,用户需要注意以下几点:
    - 在操作过程中避免在水下或油中进行操作。
    - 安装时要确保没有缝隙,以防水分进入开关内部。
    - 避免在可能产生冰冻的环境中水平安装。

    兼容性和支持


    该系列产品支持多种标准认证,如UL、CSA、VDE等,确保其在全球范围内的广泛应用。厂商提供了详细的产品手册和技术支持,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - Q: 如何处理开关操作时的灰尘积聚?
    - A: 请定期清洁开关边缘,确保开关正常运行。

    - Q: 开关在安装过程中出现间隙怎么办?
    - A: 确保安装过程中正确对齐,并均匀施加压力,避免出现缝隙。

    - Q: 如何防止开关在极端温度下失效?
    - A: 尽量避免在温度极端变化的环境中安装和使用开关,保持合理的环境温度。

    总结和推荐


    High Inrush 10 & 16 Amp Rockers系列提供了卓越的电气性能和可靠的机械寿命,适合于需要高电流控制的应用场景。凭借其高可靠性和广泛的标准认证,这些开关无疑是值得推荐的选择。无论是工业控制还是汽车电子,这些开关都能提供出色的性能和长期的稳定性。

JWMW21RC1A参数

参数
开关功能 On-Off
指示颜色 -
开关配置 DPST
触点样式 DPST
电流额定值 10A
电气寿命 25000Cycles
机械寿命 25000Cycles
长*宽*高 29.6mm(长度)*33mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

JWMW21RC1A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWMW21RC1A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWMW21RC1A JWMW21RC1A数据手册

JWMW21RC1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.518 ¥ 123.403
库存: 34
起订量: 17 增量: 1
交货地:
最小起订量为:1
合计: ¥ 123.4
