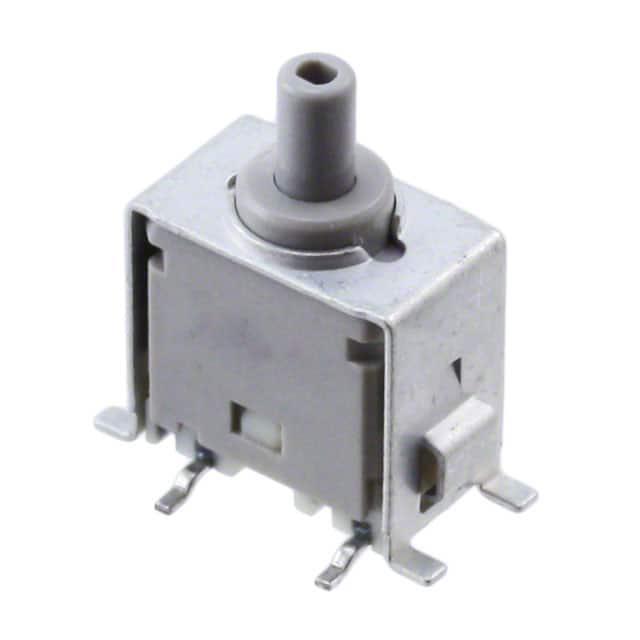

G3B15AB

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 圆形,柱塞 On-Mom SPDT 50000Cycles 28V 28V 50000Cycles SPDT 贴片安装 11mm(长度)*7.6mm(高度)
供应商型号: 360-2625-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 G3B15AB

G3B15AB概述


    产品简介


    Series G3B Ultra-Miniature Process Sealed SMT Pushbuttons
    Series G3B超小型密封式表面贴装按钮是一款专门为逻辑级电路设计的开关产品。该系列按钮具有体积小、重量轻的特点,适用于手持设备、便携式仪器和其他空间受限的应用场景。G3B系列按钮以其高密度安装和快速自动化放置能力,成为各种电子设备的理想选择。

    技术参数


    - 电气容量(电阻负载):0.4VA最大值@28V AC/DC最大
    (适用范围0.1mA~0.1A@20mV~28V)
    - 接触电阻:80毫欧姆最大
    - 绝缘电阻:500兆欧最小@500V DC
    - 介电强度:500V AC最小,持续1分钟
    - 机械寿命:50,000次操作最小
    - 电气寿命:50,000次操作最小
    - 额定操作力:2.0牛顿
    - 行程:预行程:0.6毫米;过行程:0.5毫米;总行程:1.1毫米
    - 工作温度范围:–30°C至+85°C(–22°F至+185°F)
    - 湿度:90%~95%湿度,96小时@40°C(104°F)
    - 振动:10Hz~500Hz,峰值幅度为1.5毫米,跨越频率范围并返回,1分钟内;3个垂直方向各2小时
    - 冲击:50G(490m/s²),6个垂直方向各5次冲击

    产品特点和优势


    - 超小型设计:允许高密度安装,适合手持设备。
    - 轻量化设计:仅重0.6克,便于集成到空间有限的应用中。
    - 自动化包装:提供带式包装和管式包装,符合EIA-481-D标准,便于自动化生产。
    - 耐热树脂:使产品能承受波峰焊接和红外对流回流焊接。
    - 全密封设计:结合了一体式套筒和外壳,橡胶密封围绕操作器和基座,环氧胶封住接头处,环氧密封的焊盘,确保可靠性。
    - 获奖STC接触机制:提供平滑、正向触发动作,增加接触稳定性和无与伦比的逻辑级可靠性。
    - 鸥翼型引脚:在焊接过程中提供机械稳定性,便于检查焊点。
    - 环境适应性强:宽广的工作温度范围(-30°C至+85°C)和高湿度适应能力(90%~95%湿度,96小时@40°C)。

    应用案例和使用建议


    - 应用案例:G3B系列按钮广泛应用于手持设备、便携式仪表、医疗设备等需要小体积、高可靠性的场合。
    - 使用建议:在焊接前建议使用再流焊接工艺。由于按钮经过再流焊接后可能会受到热变形,建议在进行任何后续装配步骤之前先完成焊接过程。

    兼容性和支持


    - 兼容性:G3B系列按钮适用于表面贴装技术(SMT),能够与其他常见的SMT组件无缝集成。
    - 支持和服务:建议采用再流焊接工艺,并且提供了详细的焊接曲线参考(Profile B)。厂商还提供自动清洁指南,确保产品能够适应自动清洗流程。

    常见问题与解决方案


    - Q: 引脚如何安装?
    A: 引脚推荐采用鸥翼型安装方式,以提供机械稳定性。在焊接时可以更容易检查焊点质量。
    - Q: 如何确保高密度安装中的可靠性?
    A: 使用一体式套筒和外壳,橡胶密封环绕操作器和基座,环氧胶封住接头处,确保全密封设计。
    - Q: 高温环境下如何保持按钮功能?
    A: 设计耐热材料用于外壳和操作器,使其能在–30°C至+85°C的温度范围内正常工作。

    总结和推荐


    总结:G3B系列超小型密封式表面贴装按钮凭借其小巧的尺寸、轻量化的特性、高可靠性和环境适应性,在逻辑级电路应用中表现出色。其全密封设计和卓越的电气性能使其成为各种手持设备和便携式仪表的理想选择。
    推荐:强烈推荐使用G3B系列按钮。其独特的设计和优良的性能使其成为逻辑级电路应用中的理想选择。无论是手持设备还是便携式仪器,这款按钮都能满足严格的设计要求。

G3B15AB参数

参数
最大交流触点电压 28V
最大直流触点电压 28V
执行器类型 圆形,柱塞
机械寿命 50000Cycles
开关功能 On-Mom
面板开孔尺寸 -
指示颜色 -
开关配置 SPDT
电气寿命 50000Cycles
电流额定值 -
长*宽*高 11mm(长度)*7.6mm(高度)
通用封装 SPDT
安装方式 贴片安装
零件状态 在售
包装方式 托盘
