M2B15BA5W03

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Round Plunger Momentary Contact SPDT 200000Cycles 25000Cycles SPDT 通孔安装 12.7mm(长度)*6.6mm(高度)
供应商型号: 633-M2B15BA5W03
供应商: Mouser
标准整包数: 1

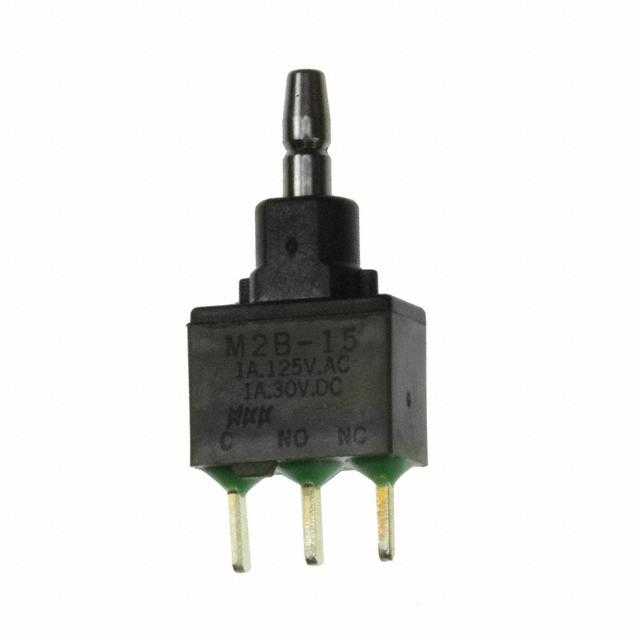

NKK SWITCHES 按钮开关 M2B15BA5W03

M2B15BA5W03概述


    产品简介


    Series M2 Process Sealed Miniature Pushbuttons 是一款高可靠性、密封式设计的微型按钮开关,广泛应用于需要紧凑尺寸、高性能及长期稳定性的电子设备中。该系列产品主要适用于工业控制、医疗设备、消费电子产品及通信设备等领域,为用户提供稳定可靠的电路切换解决方案。

    技术参数


    | 参数类别 | 具体值 |

    | 电气容量(电阻负载) | 功率等级(银触点):1A @ 125V AC 或 1A @ 30V DC;逻辑等级(金触点):0.4VA @ 28V AC/DC最大 |
    | 接触电阻 | 银触点:≤20毫欧姆;金触点:≤30毫欧姆 |
    | 绝缘电阻 | ≥1,000兆欧姆 @ 500V DC |
    | 耐压强度 | 接触间≥1,000V AC,接触与外壳间≥1,500V AC @ 1分钟 |
    | 机械寿命 | ≥200,000次操作 |
    | 电气寿命 | 银触点≥25,000次操作,金触点≥100,000次操作 |
    | 操作力 | 单极:2.94N,双极:4.90N |
    | 行程 | 预行程:0.6mm,过行程:0.4mm,总行程:1.0mm |

    产品特点和优势


    1. 短行程与灵敏触感:采用弹跳接触机制,确保开关具有短行程、灵敏触发、轻触手感及清脆反馈声,同时提升使用寿命至百万级别。
    2. 防护等级:顶部壳体与安装基座一体化结构,结合O形密封圈设计,有效防止液体和清洁剂渗入内部。
    3. 多功能组合能力:支持逻辑级和功率级双重评级,适合在不同应用中灵活选用。
    4. 环保耐用:材料选用阻燃聚酰胺及丁腈橡胶密封圈,确保开关符合UL94 V-0标准并具备防尘防水性能。
    5. 便捷安装:提供直插式和平行引脚多种终端配置,可适配各种印刷电路板安装需求。

    应用案例和使用建议


    应用案例
    - 医疗设备:用于控制仪器面板上的关键功能按键。
    - 工业自动化:如机器人控制单元的紧急停止开关。
    - 消费电子:便携式手持设备的模式切换键。
    使用建议
    - 确保安装时垂直方向与水平方向的偏差不超过±1°,避免因安装不当影响性能。
    - 在高频振动或冲击环境下,需特别注意连接稳定性,可额外加固PCB板以延长使用寿命。

    兼容性和支持


    该系列产品支持多种引脚配置(直插、90°角引脚、垂直引脚),可与主流PCB板无缝对接。此外,NKK Switches为客户提供详尽的技术文档和完善的售后服务体系,包括样品定制、生产指导及故障排除。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关动作迟滞 | 检查安装是否到位,必要时重新焊接固定。 |
    | 触点氧化导致接触不良 | 清洁接触区域,使用酒精擦拭。 |
    | 开关过热 | 检查电路负载是否超过额定范围,调整负载分配。 |

    总结和推荐


    Series M2 Process Sealed Miniature Pushbuttons 是一款集高性能、长寿命、高防护于一体的微型按钮开关,其卓越的设计和可靠的表现使其成为众多行业用户的首选。推荐在需要高稳定性、紧凑空间设计及多功能兼容的应用场景中优先选择此产品。

M2B15BA5W03参数

参数
指示颜色 -
最大交流触点电压 -
开关配置 SPDT
面板开孔尺寸 -
执行器类型 Round Plunger
电气寿命 25000Cycles
机械寿命 200000Cycles
开关功能 Momentary Contact
电流额定值 -
最大直流触点电压 -
长*宽*高 12.7mm(长度)*6.6mm(高度)
通用封装 SPDT
安装方式 通孔安装

M2B15BA5W03厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

M2B15BA5W03数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES M2B15BA5W03 M2B15BA5W03数据手册

M2B15BA5W03封装设计

查看详情并下载
Symbol
Footprint
3D Model
