首页  >  产品百科  >  G3T22AP

G3T22AP

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: 28V(DC) On-On 50000Cycles 28V 28V 红色 3.81mm 贴片安装 8.5mm(长度)*7.6mm(高度)
供应商型号: G3T22AP
供应商: TME
标准整包数: 1

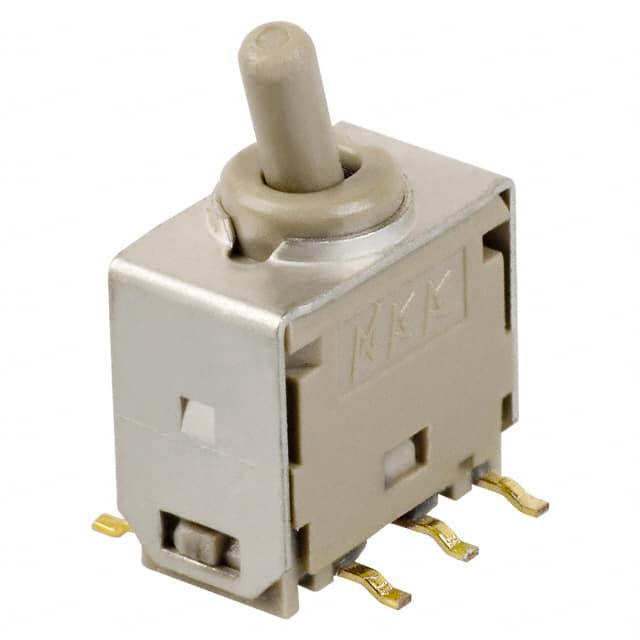

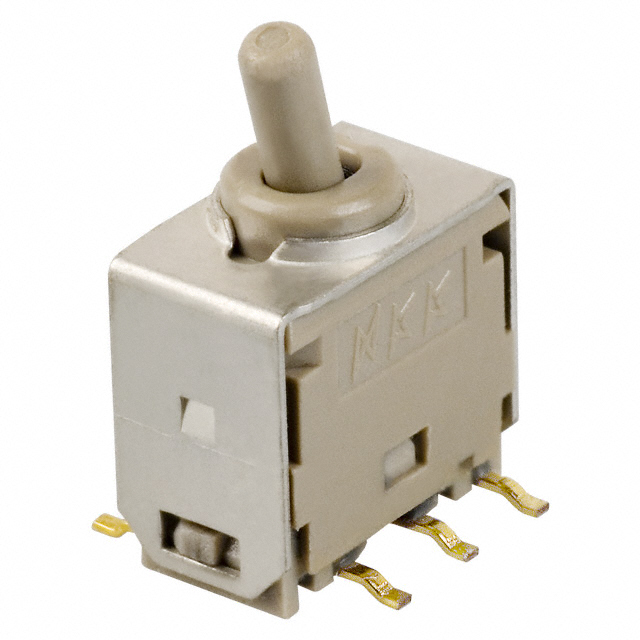

NKK SWITCHES 拨动开关 G3T22AP

G3T22AP概述


    产品简介


    Series G3T Process Sealed Ultra-Miniature SMT Toggles 是一种超小型表面贴装(SMT)转换开关,具有密封设计。这些开关主要用于低电压、低电流的逻辑电路,非常适合手持设备和其他需要高密度安装的应用场合。它们可以应用于各种电子设备中,如工业控制、通信系统和便携式电子产品。

    技术参数


    - 电气容量(电阻负载):逻辑电平:0.4VA最大 @ 28V AC/DC最大(适用范围0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他额定值:
    - 接触电阻:最大80毫欧姆
    - 绝缘电阻:最小500兆欧姆 @ 500V DC
    - 介电强度:最小500V AC持续1分钟
    - 机械寿命:最少50,000次操作
    - 电气寿命:最少50,000次操作
    - 额定操作力:瞬时操作1.6N,保持操作1.7N
    - 投掷角度:28°
    - 材料与涂装:
    - 操作头:聚苯硫醚(UL94V-0)
    - 外壳:聚苯硫醚(UL94V-0)
    - 密封圈:丁腈橡胶
    - 可动接触件:磷青铜镀金
    - 固定接触件:磷青铜镀金
    - 底座:聚苯硫醚(UL94V-0)
    - 端子:磷青铜镀金
    - 环境数据:
    - 工作温度范围:-30°C 至 +85°C(-22°F 至 +185°F)
    - 湿度:在40°C(104°F)条件下90%至95%湿度持续96小时
    - 振动:10Hz至500Hz频率范围内,峰值到峰值振幅为1.5mm,历时1分钟,在3个直角方向上振动2小时
    - 冲击:50G(490m/s²)加速度,在6个直角方向上进行测试,每个方向5次冲击

    产品特点和优势


    Series G3T Process Sealed Ultra-Miniature SMT Toggles 的核心优势包括其超小型设计,使其能够实现高密度安装,并且重量极轻,仅为0.6克,非常适合用于手持设备和其他便携式应用。此外,其独特的STC接触机制提供了更顺畅、更稳定的操作体验,确保了在逻辑电平应用中的可靠性。这种开关还采用了耐热树脂制成的外壳、底座和杠杆,允许采用蒸汽相和红外对流回流焊接工艺,增强了其在恶劣环境下的耐用性。

    应用案例和使用建议


    在实际应用中,G3T系列转换开关广泛用于工业控制设备和便携式电子设备中。例如,在一个手持设备中,可以利用其超小型尺寸实现更多的功能性集成,同时保证良好的可靠性和稳定性。使用时,建议采用回流焊工艺进行安装,并确保在振动和冲击环境下能够正常工作。在设计过程中,应考虑将这些开关固定在面板或其他支撑物上,以减少因机械应力导致的损坏风险。

    兼容性和支持


    这些开关具有广泛的兼容性,可以与其他标准的电子元件和设备配合使用。厂商提供了详尽的技术支持文档和售后维护服务,帮助用户解决任何潜在问题。如果需要特定的包装选项或定制需求,用户可以联系供应商获取更多支持。

    常见问题与解决方案


    - 问题:如何确保焊接过程中不会损坏开关?
    - 解决方案:建议采用回流焊工艺,并参考技术手册中的焊接剖面图(Profile B),确保焊接过程符合标准要求。

    - 问题:如何确保开关在高湿度环境下的稳定运行?
    - 解决方案:可以定期检查开关的密封状态,并根据手册中的湿度耐受性数据进行维护。
    - 问题:如何防止开关在运输和安装过程中受损?
    - 解决方案:在运输和安装前,确保包装完好无损,并遵循手册中的振动和冲击耐受性要求。

    总结和推荐


    总体而言,Series G3T Process Sealed Ultra-Miniature SMT Toggles 是一款高性能的电子元器件,适用于多种应用场景。其独特的超小型设计、卓越的操作稳定性和广泛的兼容性使其在市场上具有很强的竞争力。我们强烈推荐此产品用于需要高密度安装和高可靠性的电子设备中。

G3T22AP参数

参数
指示颜色 红色
最大交流触点电压 28V
最大直流触点电压 28V
电流额定值 -
电压额定值 28V(DC)
执行器长度 3.81mm
机械寿命 50000Cycles
开关功能 On-On
长*宽*高 8.5mm(长度)*7.6mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

G3T22AP厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

G3T22AP数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES G3T22AP G3T22AP数据手册

G3T22AP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.9325 ¥ 69.459
10+ $ 6.024 ¥ 50.9028
80+ $ 5.616 ¥ 45.4779
库存: 108
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 69.45
