GW12RHH

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: 开-开 SPDT 50000Cycles 50000Cycles SPDT 插件 通孔安装 7.5mm(长度)*7.68mm(高度)
供应商型号: 1524274
供应商: element14
标准整包数: 1

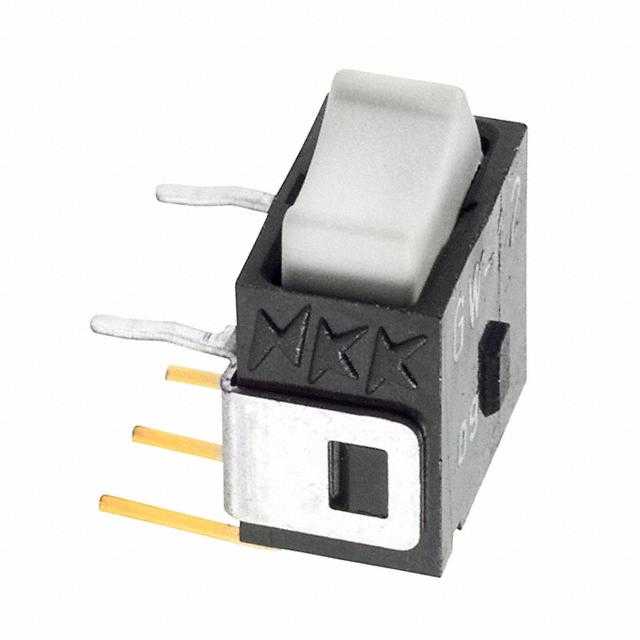

NKK SWITCHES 翘板开关 GW12RHH

GW12RHH概述

    GW Ultra-Thin Rockers 系列电子元器件技术手册

    1. 产品简介


    GW Ultra-Thin Rockers 是一款适用于逻辑电路的超薄型按键开关,属于NKK Switches公司的高端产品系列。该系列包括单极双掷(SPDT)和双极双掷(DPDT)两种类型,具有轻巧耐用、操作稳定的特点,广泛应用于手持设备、工业控制面板以及家用电器等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 额定容量 | 逻辑电平:0.4VA最大 @ 28V AC/DC最大 |
    | 接触电阻 | 最大80毫欧姆 |
    | 绝缘电阻 | 最小500兆欧姆 @ 500V DC |
    | 耐压强度 | 500V AC最小持续1分钟 |
    | 机械寿命 | 最小50,000次操作 |
    | 电气寿命 | 最小50,000次操作 |
    | 操作力 | 扳机型:1.70N;拨动型:1.30N |
    | 触发角度 | 28度 |
    | 操作温度范围 | -30°C至+85°C(-22°F至+185°F) |
    | 振动耐受性 | 10~55Hz峰值位移1.5mm,持续1分钟 |
    | 冲击耐受性 | 50G加速度(6个方向各冲击5次) |

    3. 产品特点和优势


    GW Ultra-Thin Rockers 具有多项独特功能和优势:
    - 独特的STC接触机制:提供了更平稳、明确的操作反馈,提高了接触稳定性及逻辑电平的可靠性。
    - 超薄设计:适合高密度印刷电路板安装,非常适合手持设备和空间受限的应用。
    - 密封设计:防止污染物进入,延长使用寿命。
    - 丰富的颜色选择:提供多种颜色的按钮帽,便于区分不同功能。
    - 坚固耐用:材料选择确保了在极端条件下的稳定性能。

    4. 应用案例和使用建议


    GW Ultra-Thin Rockers 主要用于需要精确、稳定开关控制的场合。例如,在手持设备中,可以用于导航或音量控制;在工业控制面板中,可用于设备启动、停止或状态指示。
    使用建议:
    - 在组装过程中,确保正确安装以避免接触不良。
    - 使用波峰焊接时,请参考手册中的焊接轮廓图。
    - 需要保持清洁,使用酒精溶液擦拭以防止污染。

    5. 兼容性和支持


    GW Ultra-Thin Rockers 具有标准化的终端间距(.100" x .100"),符合标准PCB网格间距,易于与大多数PCB兼容。NKK Switches公司提供详细的技术文档和支持服务,以帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常工作 | 检查连接是否牢固,确认电源电压。 |
    | 接触电阻过高 | 清洁接触点,确保无污染物。 |
    | 开关损坏 | 检查是否有外部物理损伤,更换损坏部件。 |

    7. 总结和推荐


    总体而言,GW Ultra-Thin Rockers 系列产品因其超薄设计、稳定可靠性和多样化功能而脱颖而出。特别适合对空间和性能有较高要求的应用场合。对于需要精密开关控制的设计师和工程师来说,这是一个值得考虑的选择。我们强烈推荐将此产品纳入项目考虑之中。

GW12RHH参数

参数
电气寿命 50000Cycles
机械寿命 50000Cycles
开关功能 开-开
指示颜色 -
开关配置 SPDT
触点样式 SPDT
电流额定值 -
长*宽*高 7.5mm(长度)*7.68mm(高度)
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 托盘

GW12RHH厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

GW12RHH数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES GW12RHH GW12RHH数据手册

GW12RHH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.0402
10+ ¥ 24.3168
25+ ¥ 21.47
50+ ¥ 20.53
100+ ¥ 19.59
250+ ¥ 17.87
库存: 24
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 27.04
