JB15KH

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 1.76N 5000000Cycles 125mA 250μm 通孔安装 10.8mm*6.54mm*6.54mm
供应商型号: 633-JB15KH
供应商: Mouser
标准整包数: 1

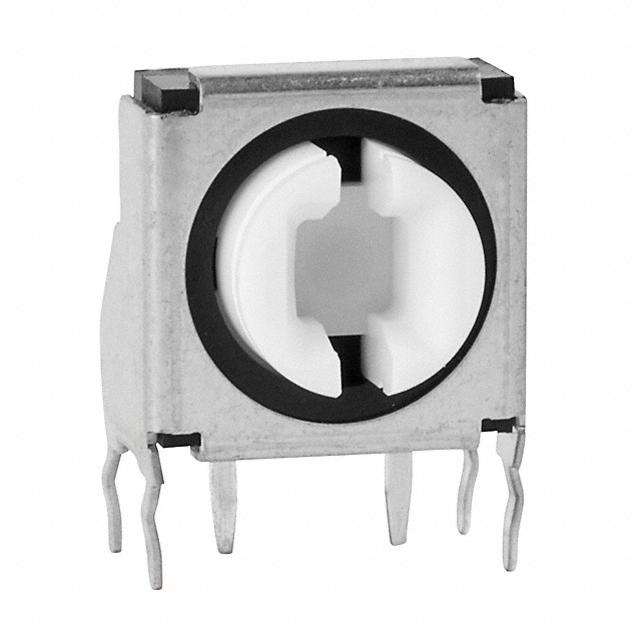

NKK SWITCHES 轻触开关 JB15KH

JB15KH概述

    J系列JB低轮廓密封轻触开关

    产品简介


    J系列JB低轮廓密封轻触开关是一种广泛应用于电子设备的轻触式按键开关。这类开关主要由按钮(actuator)、外壳(case)、密封圈(seal)以及终端(terminals)组成。它们主要用于逻辑电平电路,能够支持低电压和低电流的环境。这些开关具有操作力适中、寿命长等特点,广泛应用于通信设备、工业自动化、家用电器等领域。

    技术参数


    - 电气能力:低/逻辑电平 - 50mA @ 24V DC(标准操作力型号);125mA @ 24V DC(高操作力型号)
    - 其他评级:
    - 接触电阻:最大50毫欧姆(所有型号)
    - 绝缘电阻:最小500兆欧姆 @ 250V DC(所有型号)
    - 绝缘强度:最小250V AC(1分钟内)
    - 机械寿命:最低5,000,000次操作(标准操作力型号),1,000,000次操作(高操作力型号)
    - 电气寿命:最低5,000,000次操作(标准操作力型号),1,000,000次操作(高操作力型号)
    - 标称操作力:JB15为1.76N(标准操作力型号),JB15H为2.65N(高操作力型号)
    - 总行程:JB15为0.010英寸(0.250毫米),JB15H为0.012英寸(0.300毫米)

    产品特点和优势


    - 设计灵活性:可提供多种尺寸选择,适用于不同的PCB安装需求。
    - 可靠反馈:采用穹顶接触设计,提供清晰的触觉反馈,确保电路切换可靠并具有高可靠性和长久寿命。
    - 耐久性:高寿命的设计,标准操作力型号可承受5,000,000次操作,高操作力型号则可承受1,000,000次操作。
    - 环境适应性:能够在–25°C至+70°C的温度范围内正常工作,满足各种环境条件下的需求。

    应用案例和使用建议


    - 应用场景:该产品常用于需要高可靠性的逻辑电平电路,例如通信设备、工业控制面板和家用电器等。
    - 使用建议:由于其高可靠性和长久寿命,推荐在需要频繁操作但又希望保持长期稳定性的场合使用。同时,注意在高温、高湿环境下可能需要额外防护措施。

    兼容性和支持


    - 兼容性:该产品适合与大多数常见的PCB设计兼容,支持直角和水平焊接方式。
    - 支持和服务:制造商提供了详细的安装指导和技术支持,包括波峰焊工艺和自动清洗工艺的相关说明。

    常见问题与解决方案


    - 问题1:开关操作力不一致
    解决方案:检查并确保正确的安装工艺和焊接方法。
    - 问题2:接触不良
    解决方案:清洁接触面并重新焊接。
    - 问题3:操作力过大
    解决方案:选择合适的型号和定制弹簧以调整操作力。

    总结和推荐


    J系列JB低轮廓密封轻触开关以其高可靠性和长久寿命成为众多应用场合的理想选择。其独特的穹顶接触设计和多种操作力选择使其在各类电子设备中表现出色。推荐在需要高可靠性且要求长期稳定的逻辑电平电路中使用。

JB15KH参数

参数
执行器行程 250μm
机械寿命 5000000Cycles
操作力 1.76N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 125mA
电压额定值 24V(DC)
执行器高度 -
长*宽*高 10.8mm*6.54mm*6.54mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JB15KH厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JB15KH数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JB15KH JB15KH数据手册

JB15KH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5535 ¥ 30.0271
10+ $ 2.893 ¥ 24.4459
25+ $ 2.673 ¥ 22.5868
50+ $ 2.4948 ¥ 21.0811
100+ $ 2.268 ¥ 19.1646
250+ $ 2.1384 ¥ 18.0695
500+ $ 1.9656 ¥ 16.6093
1000+ $ 1.764 ¥ 14.9058
2500+ $ 1.6275 ¥ 13.7524
库存: 104
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.02
