WT18L

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: 30V(DC) Mom-Off-Mom 15000Cycles 30V 125V 10A 17.5mm SPDT 导线安装,面板安装 30.2mm(长度)*59.2mm(高度)
供应商型号: WT18L
供应商: 国内现货
标准整包数: 1

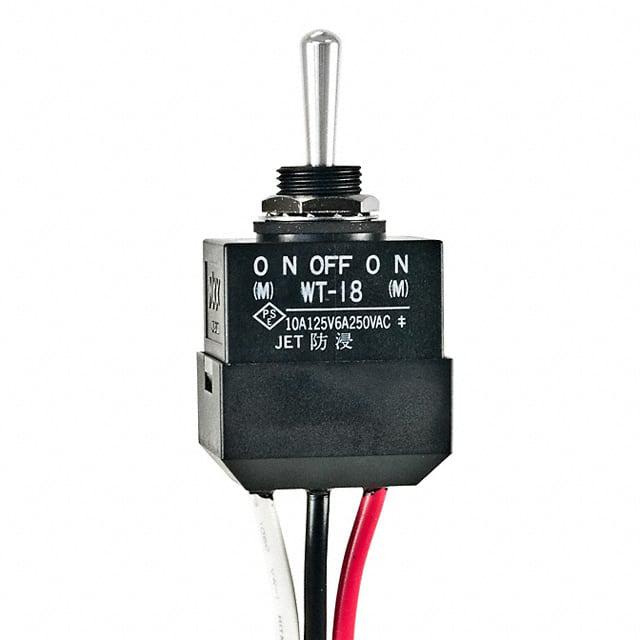

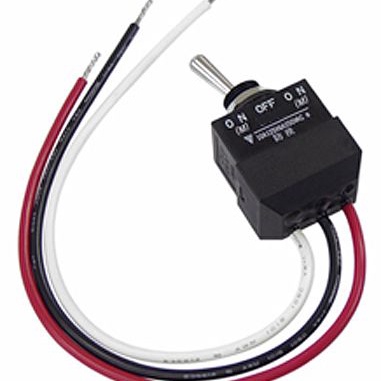

NKK SWITCHES 拨动开关 WT18L

WT18L概述


    产品简介


    本手册详细介绍的是系列WT密封型转换开关,广泛应用于工业控制、自动化系统及各种需要高可靠性和环境适应性的场合。该系列产品包括单极和双极开关,支持多种接线方式(如焊接端子、螺纹端子和引线端子),并具有优异的密封性能。

    技术参数


    - 电气容量:
    - 额定功率:10A@125V AC 或 6A@250V AC 或 10A@30V DC
    - 接触电阻:焊端和螺纹端子型号最大为10毫欧,导线端子型号最大为30毫欧
    - 绝缘电阻:最小为200兆欧(500V DC)
    - 耐压强度:最低为1500V AC,持续1分钟
    - 机械寿命:
    - 最小50,000次操作(适用于单刀双掷、单刀单掷和双刀双掷模型)
    - 其他模型最小30,000次操作
    - 电气寿命:
    - 最小15,000次操作
    - 旋转角度:
    - 24°
    - 材料和表面处理:
    - 手柄:黄铜,铬镀层
    - 垫圈和外壳:玻璃纤维增强尼龙(UL94V-0级)
    - 内壳:密胺
    - 可移动接触体:铜镀银
    - 移动接触点:银合金加铜镀银
    - 固定接触点:银合金加铜镀银
    - 端子:镀锡黄铜
    - 引线盖:耐热聚氯乙烯(导线为AWG 16)

    产品特点和优势


    系列WT密封型转换开关拥有多个显著的特点和优势,使其在众多应用中脱颖而出:
    - 前后面板均符合IP67防护等级,适合恶劣环境下的应用
    - 单一结构的垫圈和外壳设计提供额外的环境保护
    - 使用环氧树脂密封基座提供双重防尘防水保护
    - 特殊设计的接触机制可以打破电路中的轻接触焊接
    - 移动接触机构采用互锁设计,通过减少中心接触弹跳来提高可靠性
    - 外壳采用耐高温树脂,满足UL94V-0阻燃标准,提供高度的电弧和跟踪电阻

    应用案例和使用建议


    系列WT密封型转换开关广泛用于自动化设备、工业控制面板、户外电气系统及其他需要高防护等级的应用。在设计此类系统时,应考虑如下几点:
    - 选择合适的接线方式:根据具体应用需求选择合适的焊接端子、螺纹端子或引线端子
    - 关注温度和湿度条件:在高温和高湿环境中使用时,确保满足产品的环境要求
    - 振动和冲击防护:对于在震动和冲击较大的环境中使用的产品,应进行适当的防护措施

    兼容性和支持


    系列WT密封型转换开关支持与同类设备的兼容使用,同时提供一系列选配件,如防油靴套(AT401A/H/S)和防尘橡胶套(AT4181)。这些配件可以进一步提升产品的防护性能。公司还提供了详尽的技术支持和售后服务,以确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    在使用过程中,可能会遇到以下问题及相应的解决方法:
    - 问题:无法正常启动
    - 解决方案:检查电源电压是否正确;确认所有连接部位无松动现象。
    - 问题:接触不良
    - 解决方案:更换磨损的接触件;确保连接部位清洁。
    - 问题:振动导致故障
    - 解决方案:安装减震垫;调整安装位置以减少振动影响。

    总结和推荐


    综上所述,系列WT密封型转换开关凭借其出色的防护性能、可靠的电气特性和广泛的应用范围,在众多工业控制和自动化领域中表现出色。我们强烈推荐该产品给需要高性能、高可靠性的客户群体。

WT18L参数

参数
最大直流触点电压 30V
电流额定值 10A
电压额定值 30V(DC)
执行器长度 17.5mm
机械寿命 15000Cycles
开关功能 Mom-Off-Mom
指示颜色 -
最大交流触点电压 125V
长*宽*高 30.2mm(长度)*59.2mm(高度)
通用封装 SPDT
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

WT18L厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

WT18L数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES WT18L WT18L数据手册

WT18L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 113.74
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 113.74
直接购买
加入购物车
