AT4057

产品分类: 开关配件
厂牌: NKK SWITCHES

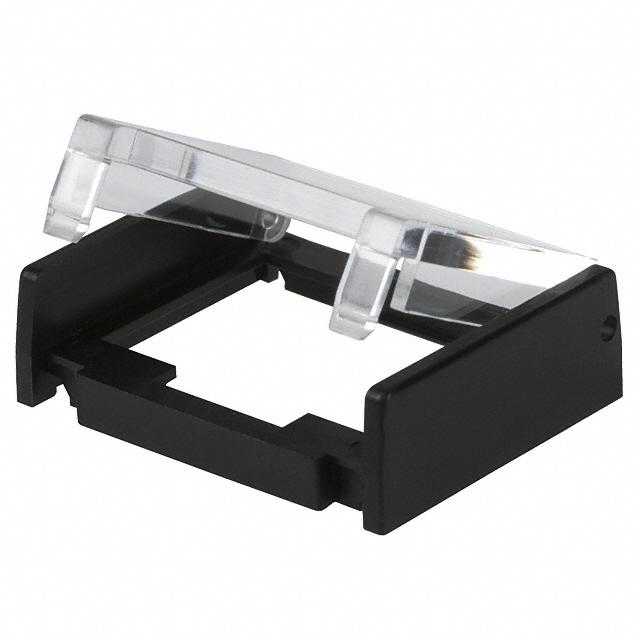

产品描述: Switch Access Rectangular Protective Guard Push Button Switch
供应商型号: 360-1007-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 开关配件 AT4057

AT4057概述

    # Series LB 标准尺寸推钮开关产品技术手册

    产品简介


    Series LB 标准尺寸推钮开关是一种广泛应用于工业控制和消费电子领域的电子元器件,具有优异的操作稳定性和可靠性。产品主要分为非发光型和发光型两种,支持单极和双极电路设计。适用于控制面板、工业自动化、家电设备及照明系统等场景。
    产品类型:
    - 非发光型推钮开关(D)
    - 发光型推钮开关(D48-D57)
    主要功能:
    - 提供信号切换功能
    - 点亮指示灯以显示开关状态
    - 具有机械锁紧功能(可选)
    应用领域:
    - 工业控制面板
    - 消费电子设备
    - 医疗器械
    - 家用电器

    技术参数


    以下是Series LB标准尺寸推钮开关的关键技术参数:
    | 参数类别 | 描述 |

    | 电气能力 | 功率等级(银触点):3A @ 125V AC 或 3A @ 250V AC 或 3A @ 30V DC |
    逻辑级(金触点):0.4VA最大@ 28V AC/DC 最大 |
    (适用范围:0.1mA~0.1A @ 20mV~28V) |
    | 接触电阻 | 银触点:最大50毫欧姆;金触点:最大100毫欧姆 |
    | 绝缘电阻 | 最小200兆欧姆 @ 500V DC |
    | 耐压强度 | 接触间:最小1,000V AC 1分钟;接触与外壳间:最小1,500V AC 1分钟 |
    | 机械寿命 | 非保持电路:最小1,000,000次操作;保持电路:最小200,000次操作 |
    | 电气寿命 | 最小100,000次操作 |
    | 额定操作力 | 4.41N |
    | 触点时序 | 非短路(断开-接通) |
    | 行程 | 前置行程:0.059" (1.5mm);过行程:0.059" (1.5mm);总行程:0.118" (3.0mm) |
    材料与表面处理
    - 外壳:玻璃纤维增强聚酰胺(UL94V-0阻燃等级)
    - 快速连接框架:不锈钢
    - 可动触点:银合金或镀金铜
    - 固定触点:银合金或镀金铜
    - 基座:液晶聚合物(UL94V-0阻燃等级)
    - 端子:磷青铜镀银或镀金
    - 灯端子:黄铜镀银
    环境条件
    - 工作温度范围:发光型:-25°C至+50°C;非发光型:-25°C至+70°C
    - 湿度:90%~95%湿度,持续96小时,40°C(104°F)
    - 振动:10Hz至55Hz频率范围,峰峰值振幅1.5mm,持续1分钟,三个方向共2小时
    - 冲击:50G加速度(6个方向各5次冲击)
    - 密封性:未提供插拔密封,面板密封符合IEC60529标准IP65要求

    产品特点和优势


    1. 高亮度均匀照明:采用精心设计的光线扩散和过滤系统,确保开关面板明亮且均匀发光。
    2. 可选颜色丰富:提供多种LED颜色(红、绿、蓝、白等),支持单色和双色配置。
    3. 多样化安装方式:支持面板插入安装及面板密封安装,适用不同厚度面板。
    4. 长使用寿命:机械寿命高达1,000,000次操作,电气寿命达100,000次操作。
    5. 灵敏度高:快速响应、触摸反馈清晰,使用体验流畅。
    6. 环境适应性强:具备出色的防尘、防水性能,满足恶劣环境下的使用需求。

    应用案例和使用建议


    应用案例
    - 工业控制面板上的急停按钮
    - 智能家居灯光控制系统
    - 医疗设备的按键面板
    使用建议
    - 在潮湿环境中使用时,优先选择带有面板密封功能的产品。
    - 根据具体电路需求,合理选择发光类型和电阻值。
    - 如需长时间点亮指示灯,请确保外部电源电压与LED额定电压匹配,避免过流损坏。

    兼容性和支持


    - 兼容性:产品设计灵活,可与其他标准开关、面板配件配合使用。
    - 支持服务:厂家提供详尽的技术文档、配件及售后服务,确保客户无忧使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关亮度不足 | 检查外部电源电压是否匹配,必要时更换更高功率的LED或添加球形电阻。 |
    | 操作时无反馈声音 | 确保安装正确,检查触点接触情况。 |
    | 开关频繁故障 | 检查安装环境是否符合要求,避免潮湿或高温环境。 |

    总结和推荐


    Series LB标准尺寸推钮开关凭借其出色的性能、可靠性和多功能性,在多个行业中具有显著的市场竞争力。产品在设计上充分考虑了耐用性与易用性,能够满足绝大部分应用场景的需求。推荐给需要高性能、多功能开关解决方案的客户。
    综评:推荐使用。
    适用场景:工业控制、智能家居、医疗设备等领域。

AT4057参数

参数
长*宽*高 26mm*21mm*8mm
安装方式 按扣安装
应用等级 工业级
零件状态 在售

AT4057厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

AT4057数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 开关配件 NKK SWITCHES AT4057 AT4057数据手册

AT4057封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.4972 ¥ 46.4513
10+ $ 4.7934 ¥ 40.1144
50+ $ 4.4726 ¥ 37.4303
100+ $ 4.3411 ¥ 36.3293
250+ $ 4.173 ¥ 34.923
500+ $ 4.0502 ¥ 33.8949
1000+ $ 3.9309 ¥ 32.897
库存: 65
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46.45
