AS22CH

产品分类: 滑动开关
厂牌: NKK SWITCHES
产品描述: 28V(AC) ON - ON 50000Cycles 3.8mm 支架安装,通孔安装 9.8mm(长度)*9.86mm(高度)
供应商型号: 2374351
供应商: element14
标准整包数: 1

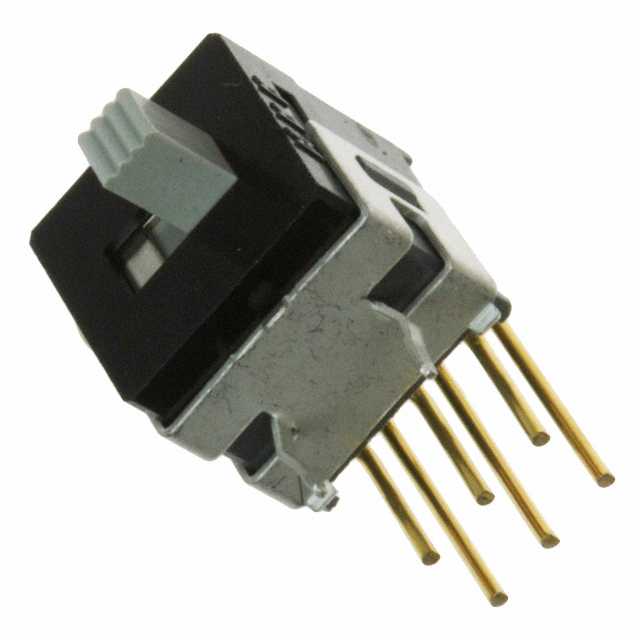

NKK SWITCHES 滑动开关 AS22CH

AS22CH概述

    # NK Switches Series AS Subminiature Slides 技术手册解读

    产品简介


    NK Switches Series AS Subminiature Slides(以下简称“AS系列滑动开关”)是一种体积小巧、专为逻辑电平应用设计的电子元件。它以其紧凑的尺寸(仅为Series M开关的三分之一大小)节省印刷电路板空间,同时提供卓越的逻辑电平可靠性。这些滑动开关主要用于逻辑电路、通信设备、消费电子等领域,特别适合需要高接触稳定性和低电流操作的应用场景。

    技术参数


    以下是AS系列滑动开关的关键技术参数:
    - 电气容量:适用于电阻负载,逻辑电平最大值为0.4VA @ 28V AC/DC(适用范围为0.1mA ~ 0.1A @ 20mV ~ 28V)。
    - 接触电阻:最大50毫欧姆。
    - 绝缘电阻:在500V DC下最小值为500兆欧姆。
    - 耐压强度:在500V AC下至少持续1分钟。
    - 机械寿命:至少50,000次操作。
    - 电气寿命:至少50,000次操作。
    - 额定操作力:2.55牛顿。
    - 接触模式:非短路(断开后接通)。
    - 行程:预行程0.082英寸(2.1毫米),过行程0.016英寸(0.4毫米),总行程0.098英寸(2.5毫米)。

    产品特点和优势


    AS系列滑动开关的独特之处在于其创新的STC(Short Term Contact)接触机制,该机制提供了比传统机制更平滑、更可靠的触感和更高的接触稳定性。此外,其抗静电超结构(碳混合聚甲醛材质)可以有效防止静电对触点的影响。产品还采用了环氧密封或超声波焊接端子,以防止焊剂、溶剂和其他污染物侵入。此外,其终端间距为0.100英寸×0.100英寸(2.54mm×2.54mm),符合标准PC板网格布局。

    应用案例和使用建议


    AS系列滑动开关广泛应用于逻辑电路、通信设备及消费电子产品中。例如,在智能家居设备中,它可以用于控制灯光或温度设置;在工业自动化系统中,它可以作为信号转换器的一部分。为了确保最佳性能,建议在安装时使用支撑架来增强PCB的固定强度和稳定性。此外,考虑到其抗静电特性,应在操作前做好防静电措施。

    兼容性和支持


    虽然AS系列滑动开关尚未通过UL认证或CSA认证,但它非常适合于低电压、低电流逻辑电平电路的应用。制造商提供了丰富的配套资源和支持服务,包括详细的安装指南和技术文档,以便用户更好地理解和使用这款产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关无法正常切换 | 检查是否有足够的操作力;确认接线正确。 |
    | 接触不良 | 清洁触点区域;检查是否存在污染物。 |
    | 开关寿命缩短 | 减少频繁操作次数;选择更适合的工作环境条件。 |

    总结和推荐


    总体而言,NK Switches Series AS Subminiature Slides 是一款高性能、高可靠性的电子元件,特别适合于对空间利用率要求较高的应用场景。其卓越的设计、可靠的性能以及广泛的适用性使其成为市场上极具竞争力的产品之一。如果您正在寻找一款能够满足严格技术要求的小型滑动开关,那么AS系列无疑是一个值得考虑的选择。因此,我们强烈推荐此款产品给那些需要高质量逻辑电平开关解决方案的用户。

AS22CH参数

参数
触点时间 -
电流额定值 -
电压额定值 28V(AC)
执行器长度 3.8mm
机械寿命 50000Cycles
开关功能 ON - ON
最大交流触点电压 -
最大直流触点电压 -
长*宽*高 9.8mm(长度)*9.86mm(高度)
安装方式 支架安装,通孔安装

AS22CH厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

AS22CH数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 滑动开关 NKK SWITCHES AS22CH AS22CH数据手册

AS22CH封装设计

查看详情并下载
Symbol
Footprint
3D Model
