首页  >  产品百科  >  UB25SKG035F

UB25SKG035F

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 On-Mom DPDT 1000000Cycles 28V 28V 绿色 200000Cycles 通孔安装 15.24mm(长度)*15.24mm(高度)
供应商型号: UB25SKG035F
供应商: 国内现货
标准整包数: 1

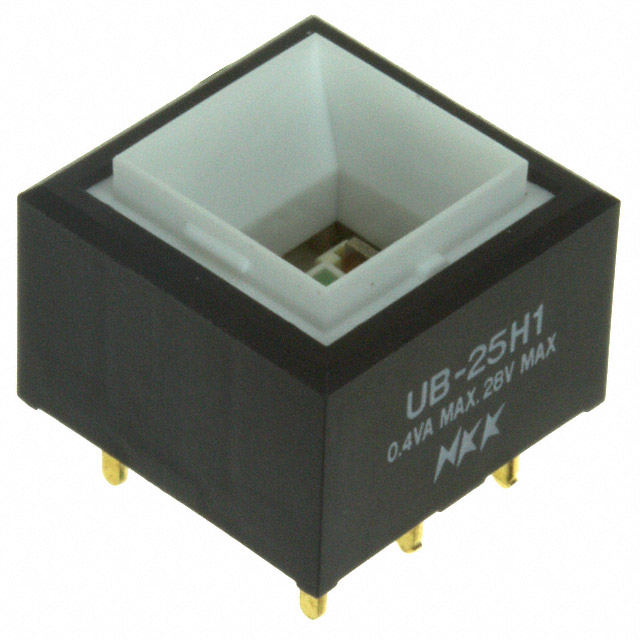

NKK SWITCHES 按钮开关 UB25SKG035F

UB25SKG035F概述


    产品简介


    Series UB低轮廓按钮开关
    Series UB低轮廓按钮开关是一种集高可靠性与紧凑设计于一体的电子元器件,广泛应用于需要快速响应和精确控制的应用场景中。这些按钮开关以其卓越的操作寿命和广泛的环境适应性著称,在工业自动化、仪器仪表、医疗设备等领域有着重要的应用价值。

    技术参数


    以下是Series UB低轮廓按钮开关的技术参数概述:
    - 电气能力:电阻负载下银接触点为5A @ 125/250V AC或5A @ 30V DC;逻辑电平金接触点为0.4VA最大 @ 28V AC/DC。
    - 其他额定值:接触电阻(银接触点)最大为50毫欧姆,金接触点最大为100毫欧姆;绝缘电阻最小为200兆欧姆 @ 500V DC。
    - 介电强度:在开关接点之间最小为1,000V AC持续1分钟;接点与外壳之间最小为1,500V AC持续1分钟。
    - 机械寿命:瞬时操作模式下的机械寿命最小为1,000,000次;互锁动作模式下的机械寿命最小为200,000次。
    - 电气寿命:银接触点最小为10,000次;带3A @ 125V AC电阻负载的银接触点最小为200,000次;金接触点最小为200,000次。
    - 操作力:单极情况下为1.9牛顿;双极情况下为2.55牛顿至3.1牛顿。
    - 接触时机:断开先于闭合。
    - 行程:预行程0.067英寸(1.7毫米);过行程0.024英寸(0.6毫米);总行程0.091英寸(2.3毫米)。
    - 安装类型:PCB安装、方形安装、矩形安装等。

    产品特点和优势


    Series UB低轮廓按钮开关具有以下显著特点和优势:
    - 双色LED照明:红绿和琥珀蓝双色LED灯,提供明亮均匀的照明效果。
    - 集成式LED:集成式LED,选择多种颜色和亮度,适用于面光或点光源。
    - 小尺寸设计:短身设计允许其在紧凑应用中使用。
    - 灵敏的快速触发行程:采用快速动作机构,减少电弧,延长电气寿命。
    - 直观的状态指示:可拆卸的接触机制独立于开关机制,提供视觉和触觉反馈。
    - 坚固耐用的结构:环氧密封终端阻止污染物进入,提高使用寿命。

    应用案例和使用建议


    Series UB低轮廓按钮开关广泛应用于各种需要可靠、耐用开关控制的应用场景,如工业控制面板、医疗设备及测量仪器。例如,在医疗监测系统中,这些开关可以用于关键操作,确保在极端条件下的高可靠性。在工业自动化领域,它们可用于复杂控制系统的快速输入信号传输。对于最终用户,建议仔细阅读安装和维护手册,并在使用前进行适当的测试以确保最佳性能。

    兼容性和支持


    Series UB低轮廓按钮开关具有良好的兼容性,可以与其他标准电子元器件一起使用。制造商提供了详细的安装和维护指南,包括焊接时间和温度要求,以及清洁方法。此外,制造商还提供认证服务,以确保其符合相关安全标准,如UL、cULus和CSA认证。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    - 问题1:开关无法正常工作
    - 解决方案:检查连接线是否正确连接,并确认电源电压符合规格要求。
    - 问题2:LED灯不亮
    - 解决方案:确认LED灯是否已正确焊接,并检查外部电源是否正确连接。
    - 问题3:操作力度过大
    - 解决方案:检查开关是否正确安装,确认安装板的厚度是否符合要求。

    总结和推荐


    Series UB低轮廓按钮开关凭借其出色的机械寿命、优良的电气特性和紧凑的设计,成为了一种非常受欢迎的电子元器件。它的多功能性和广泛的适用性使其成为许多不同应用场合的理想选择。因此,强烈推荐使用这款开关来提高系统的可靠性和耐用性。

UB25SKG035F参数

参数
电气寿命 200000Cycles
电流额定值 -
机械寿命 1000000Cycles
执行器类型 帽盖
最大交流触点电压 28V
最大直流触点电压 28V
开关配置 DPDT
面板开孔尺寸 -
指示颜色 绿色
开关功能 On-Mom
长*宽*高 15.24mm(长度)*15.24mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

UB25SKG035F厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB25SKG035F数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB25SKG035F UB25SKG035F数据手册

UB25SKG035F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.4375 ¥ 112.875
10+ $ 11.5768 ¥ 97.2451
100+ $ 10.5316 ¥ 88.4654
250+ $ 9.163 ¥ 76.9692
2500+ $ 7.4655 ¥ 62.7102
库存: 29
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 112.87
直接购买
加入购物车
