首页  >  产品百科  >  KP0115ANBKG03CJB

KP0115ANBKG03CJB

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 按钮,矩形 关-瞬时 SPST-NO 1000000Cycles 红色 5000000Cycles 100mA(DC) 通孔安装
供应商型号: KP0115ANBKG03CJB-ND
供应商: Digi-Key
标准整包数: 1

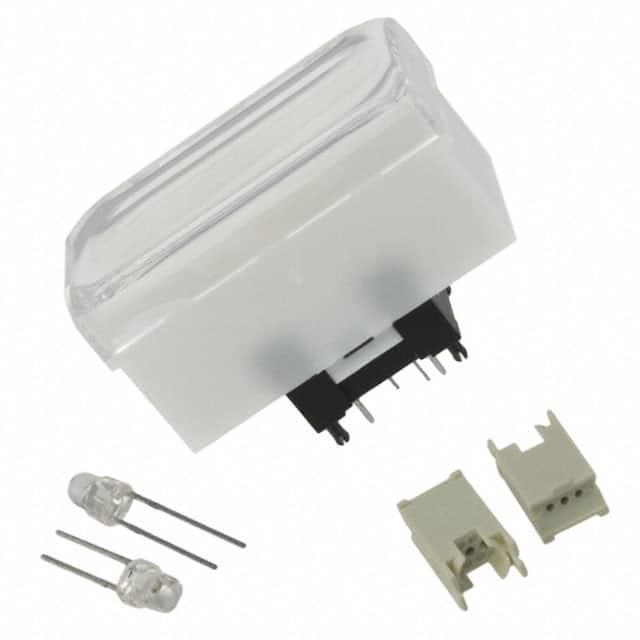

NKK SWITCHES 按钮开关 KP0115ANBKG03CJB

KP0115ANBKG03CJB概述

    系列KP微型音频/视频按钮产品介绍

    产品简介


    系列KP微型音频/视频按钮(以下简称“KP按钮”)是专门为广播面板和其他需要高可靠性的应用设计的一类按键开关。该产品具有多种型号和功能,如触觉型、无触感型以及带有可听声音的触觉型,适用于各种复杂的操作界面。KP按钮广泛应用于多媒体设备、通信设备和专业音频/视频系统中,能够满足严格的机械和电气要求。

    技术参数


    - 电气容量:低电平100mA最大值@12V DC。
    - 其他规格:
    - 接触电阻:最大200毫欧姆。
    - 绝缘电阻:最小100兆欧姆@250V DC。
    - 介电强度:最小1,000V AC接触间1分钟,最小1,500V AC接触与外壳间1分钟。
    - 机械寿命:最少5,000,000次操作;定制矩形开关/盖装配中心最多1,000,000次操作。
    - 电气寿命:最少5,000,000次操作。
    - 额定操作力:KP01型:1.9N最大值(触觉型及非触觉型模型,盖中心);
    KP02型:1.6N最大值(触觉型、非触觉型及触觉/可听声音模型,盖中心)。
    - 行程:KP01型:预行程0.122英寸(3.1毫米);过行程0.055英寸(1.4毫米);总行程0.177英寸(4.5毫米);
    KP02型:预行程0.091英寸(2.3毫米);过行程0.047英寸(1.2毫米);总行程0.138英寸(3.5毫米)。
    - 材料与表面处理:
    - 推杆/上壳体:聚甲醛。
    - 下壳体:玻璃纤维增强PBT(UL94V-0)。
    - 可动触点:不锈钢镀金。
    - 固定触点:铜合金镀金。
    - 开关终端:黄铜锡镀层。
    - 环境数据:
    - 工作温度范围:-25°C至+50°C(-13°F至+122°F)。
    - 湿度:在40°C(104°F)下,90%-95%湿度,240小时。
    - 振动:10~55Hz,峰谷振幅为1.5毫米,频率范围内返回1分钟;三个直角方向,每方向2小时。
    - 冲击:51G(500m/s²),测试方向六个直角方向,每个方向5次冲击。

    产品特点和优势


    - 多功能性和多样性:提供多种触发方式(触觉、非触觉、触觉/可听声音),并且支持超级亮红/绿、琥珀/蓝双色LED或RGB LED。
    - 可靠的机械寿命:提供5,000,000次操作的机械寿命和电气寿命。
    - 独特的操作指示:独特的动作引导提供电路转移的明确指示,操作平稳且无声。
    - 紧凑的设计:高度仅为0.906英寸(23.0毫米),与编程SmartSwitch™高度相同。
    - 颜色选择:提供三种常见尺寸的扁平、雕塑状或方形帽,设计灵活。

    应用案例和使用建议


    - 应用实例:在广播面板中用于各种控制键,包括主键和矩形开关/盖组合。
    - 使用建议:在安装前确保清洁设备,避免静电损害。使用波峰焊接或手动焊接时,遵循补充部分的焊接轮廓。安装过程中,注意正确对齐不齿和凹槽以保证盖帽的正确方向。

    兼容性和支持


    - 兼容性:未提及具体与其他设备或组件的兼容性,但制造商提供了安装、焊接及清洁方面的详细指南。
    - 支持:建议与工厂联系以获取特定型号的安装、焊接及清洁指南。

    常见问题与解决方案


    - 问题1:如何正确安装盖帽?
    - 解决方法:按照产品附带的安装说明进行操作,确保盖帽正确对齐并牢固安装。
    - 问题2:焊接时需要哪些注意事项?
    - 解决方法:遵循补充部分的焊接轮廓,使用波峰焊接或手动焊接,并确保外部引脚不被焊接过程损坏。
    - 问题3:如何清洁这些设备?
    - 解决方法:可以使用酒精基溶液手工地局部清洁。

    总结和推荐


    总体而言,系列KP微型音频/视频按钮在广播面板和其他需要高可靠性的场合表现优异。它不仅具有出色的机械和电气性能,还具备多样化的外观和触发方式选择,适用于不同应用场景。因此,推荐使用此产品以获得最佳的操作体验和性能表现。

KP0115ANBKG03CJB参数

参数
电气寿命 5000000Cycles
开关配置 SPST-NO
面板开孔尺寸 -
开关功能 关-瞬时
执行器类型 按钮,矩形
最大交流触点电压 -
电流额定值 100mA(DC)
指示颜色 红色
机械寿命 1000000Cycles
最大直流触点电压 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

KP0115ANBKG03CJB厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

KP0115ANBKG03CJB数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES KP0115ANBKG03CJB KP0115ANBKG03CJB数据手册

KP0115ANBKG03CJB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.86 ¥ 132.7284
10+ $ 14.223 ¥ 119.0291
25+ $ 13.5982 ¥ 113.8
50+ $ 12.8948 ¥ 107.913
100+ $ 12.4258 ¥ 103.9885
250+ $ 11.6443 ¥ 97.4482
500+ $ 10.7847 ¥ 90.2542
1000+ $ 9.672 ¥ 80.9426
库存: 21
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 132.72
直接购买
加入购物车
