GW12LJPF

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-On SPDT 50000Cycles 绿色 50000Cycles SPDT 通孔安装 7.5mm(长度)*7mm(高度)
供应商型号: 360-2111-ND
供应商: Digi-Key
标准整包数: 1

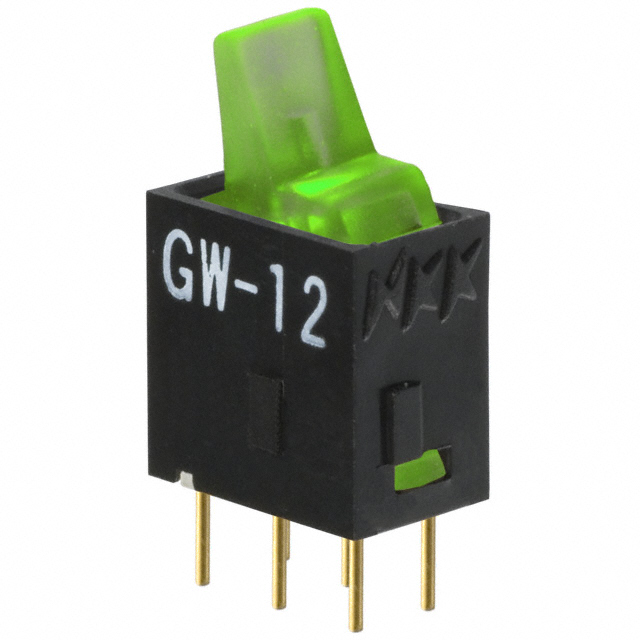

NKK SWITCHES 翘板开关 GW12LJPF

GW12LJPF概述


    产品简介


    产品名称:Ultra-Thin Fully Illuminated Paddles Series GW
    本系列产品属于开关类电子元器件,具有极薄且完全照明的特点。适用于需要高度可见状态指示的场合,例如工业自动化、医疗设备、家电控制面板等领域。这些开关提供单色和双色的LED选项,能够清晰地显示电路的状态。

    技术参数


    - 电气容量(电阻负载):
    - 逻辑电平:最大0.4VA @ 28V AC/DC(适用范围为0.1mA ~ 0.1A @ 20mV ~ 28V)

    - 其他评级:
    - 接触电阻:最大80毫欧姆
    - 绝缘电阻:最小500兆欧姆 @ 500V DC
    - 耐压强度:最低500V AC,持续1分钟
    - 机械寿命:最少50,000次操作
    - 电气寿命:最少50,000次操作
    - 额定操作力:1.0牛顿
    - 抛掷角度:28°
    - 材料与表面处理:
    - 操作杆:聚碳酸酯树脂(UL94V-0)
    - 罩壳:玻璃纤维增强尼龙(UL94V-0)
    - 密封环:丁腈橡胶
    - 基座:玻璃纤维增强尼龙
    - 移动触点:磷青铜镀金
    - 固定触点:磷青铜镀金
    - 引脚:磷青铜镀金
    - 环境数据:
    - 工作温度范围:-25°C 至 +55°C(-13°F 至 +131°F)
    - 湿度:40°C(104°F)下90%~95%湿度持续240小时
    - 振动:频率范围10~55Hz,峰值加速度1.5mm,各方向持续2小时
    - 冲击:50G(490m/s²),各方向冲击5次

    产品特点和优势


    - 世界最小尺寸:提供单色和双色LED指示,适合高可见度状态指示。
    - 独特的开关机制:设计提供清晰的操作反馈,明确显示电路状态转移。
    - 一体化终端:插入式引脚防止焊剂和其他污染物进入。
    - 专利STC接触机制:相比传统机构更加平稳、可靠,接触稳定性更好。

    应用案例和使用建议


    该产品适用于需要高可靠性且可见度高的开关场合,如工业控制面板、医疗设备、家电等。对于使用该开关的产品,在安装过程中建议进行波峰焊接以确保良好的电气连接,同时需要注意清洁处理,避免对产品造成损害。

    兼容性和支持


    - 兼容性:该产品适用于标准PCB布局,引脚间距为0.100英寸(2.54mm)。
    - 支持信息:尽管该系列未通过UL认证,但建议根据制造商提供的补充文档进行波峰焊接,以确保长期可靠的使用。

    常见问题与解决方案


    1. 如何清洁开关?
    - 使用酒精基溶液局部清洁,避免浸入液体中。
    2. 是否需要外部电源?
    - 是的,LED部分需要独立供电。
    3. 焊接时应注意什么?
    - 建议采用波峰焊接方式,具体参数请参考补充资料中的波峰焊接曲线。

    总结和推荐


    Ultra-Thin Fully Illuminated Paddles Series GW凭借其高可靠性、优良的可见度和小巧的体积,在多种应用场合表现出色。考虑到其出色的特性和广泛的应用场景,强烈推荐给需要高可见度状态指示和可靠开关功能的设计工程师和制造商。

GW12LJPF参数

参数
开关功能 On-On
指示颜色 绿色
开关配置 SPDT
触点样式 SPDT
电流额定值 -
电气寿命 50000Cycles
机械寿命 50000Cycles
长*宽*高 7.5mm(长度)*7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

GW12LJPF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

GW12LJPF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES GW12LJPF GW12LJPF数据手册

GW12LJPF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.018 ¥ 76.2021
10+ $ 7.4922 ¥ 62.7
25+ $ 7.0653 ¥ 59.1281
40+ $ 6.8552 ¥ 57.3691
80+ $ 6.5566 ¥ 54.8702
230+ $ 6.1255 ¥ 51.2628
440+ $ 5.8743 ¥ 49.1608
945+ $ 5.5909 ¥ 46.7891
库存: 992
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 76.2
