JPL26B

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Plunger Off-On DPST 矩形-28.00x21.20 25000Cycles 125V 25000Cycles 16A 卡入式安装,按扣安装,焊接安装,面板安装 31mm(长度)*37.7mm(高度)
供应商型号: Q-JPL26B
供应商: 国内现货
标准整包数: 50

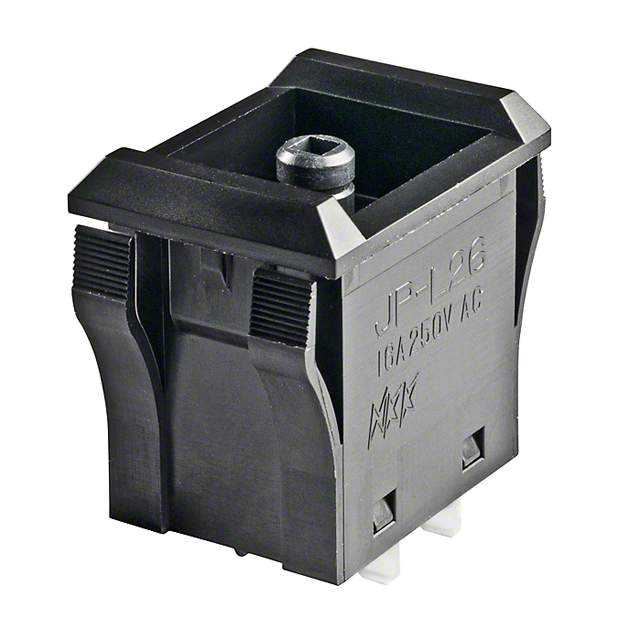

NKK SWITCHES 按钮开关 JPL26B

JPL26B概述


    产品简介


    系列JP国际认证按钮开关
    系列JP国际认证按钮开关是一种广泛应用于各种工业和消费电子产品中的重要组件。这类按钮开关主要用于手动控制电器设备的启动、停止、切换等操作。其主要类型包括单极开关(SPST)和双极开关(DPST),并且可根据需求定制为不同的触发方式,例如弹出式、平顶式以及带屏障凸缘的款式。该产品线覆盖了包括发光指示灯、滑动开关、程序化开关、旋转开关等多种辅助配件,以满足多样化的应用需求。

    技术参数


    - 电气能力:电阻负载下可承受的最大电流为10A @ 125/250V AC(JPM型号)或16A @ 125/250V AC(JPL型号)。
    - 接触电阻:最大为20毫欧姆。
    - 绝缘电阻:在500V直流电压下最小值为1,000兆欧姆。
    - 介电强度:在1分钟内可承受2,000V交流电压,接触间最小耐压;4,000V交流电压,接触与外壳间最小耐压。
    - 机械寿命:最少可达25,000次操作。
    - 电气寿命:最少可达25,000次操作。
    - 额定操作力:单极开关为3.53N(JPM)或4.51N(JPL),双极开关为6.47N(JPM)或9.02N(JPL)。
    - 行程:预行程为1.5mm,过行程为1.8mm,总行程为3.3mm。
    - 材料与表面处理:外壳/框架及防护罩采用聚酰胺(UL94V-0),内部密封件采用聚苯硫醚(UL94V-0),静态触点采用银合金加铜,移动触点采用银合金,底座采用三聚氰胺(UL94V-0),接线端子采用镀银黄铜。
    - 环境数据:工作温度范围为-10°C至+70°C,湿度范围为90%~95%,暴露于40°C(104°F)环境96小时后测试。
    - 振动与冲击测试:10~55Hz的振动测试,峰值位移1.5mm,各方向2小时;50G(490m/s²)冲击测试,六方向各受5次冲击。
    - 标准与认证:UL94V-0阻燃等级,符合TV5与TV8的负载测试标准。

    产品特点和优势


    系列JP国际认证按钮开关具有多种显著特点和优势。首先,它采用了行业首个带有TV评级的模制按钮设计,能够处理大电流涌流。JPM型号通过TV-5评级,JPL型号通过TV-8评级。此外,该开关还拥有明显的外部绝缘屏障,提高了绝缘电阻和介电强度。外壳采用耐热树脂制成,符合UL94V-0阻燃标准。特别设计的结构能够在轻触时断开微弱的接触焊点,同时具有快速响应的开关机制,这有助于提高系统的可靠性和使用寿命。

    应用案例和使用建议


    系列JP国际认证按钮开关适用于各种工业控制系统和消费电子设备。例如,在机械设备上作为紧急停机按钮,或者在自动化系统中作为关键控制装置。在安装过程中,应根据手册中的建议选择合适的面板厚度范围(0.39英寸至1.57英寸)。使用时,考虑到它的高操作力(尤其是双极开关),确保按钮按下时的力度适当,避免因过度用力导致损坏。在特殊环境下,比如高温高湿环境中使用时,应注意定期检查其防护密封性,确保长期稳定运行。

    兼容性和支持


    该系列按钮开关具备良好的兼容性,可以与其他类型的开关或设备组合使用。然而,需要注意的是,当使用某些特定连接器时,该开关可能不被VDE认证。制造商提供了详尽的支持文档和技术指南,帮助用户了解如何正确安装和维护这些开关。如果有任何疑问,用户可以通过技术支持热线获得进一步的帮助。

    常见问题与解决方案


    1. 问题:在使用过程中,发现按钮无法正常回弹。
    解决方案:检查按钮是否有污垢或灰尘积累,清洁后尝试重新安装。

    2. 问题:发现按钮触点电阻过大。
    解决方案:确认触点表面无氧化现象,必要时更换新的触点部件。

    3. 问题:按钮操作力明显增大。
    解决方案:检查按钮周围是否有卡住的物体,排除障碍后调整安装位置。

    总结和推荐


    综上所述,系列JP国际认证按钮开关以其坚固耐用的设计、卓越的电气特性和广泛的适用性成为市场上一款极具竞争力的产品。无论是在恶劣环境下的工业应用还是需要高可靠性的小型设备中,该产品都能表现出色。基于其出色的性能和多功能性,我们强烈推荐这一系列产品。

JPL26B参数

参数
面板开孔尺寸 矩形-28.00x21.20
执行器类型 Plunger
最大交流触点电压 125V
电气寿命 25000Cycles
开关配置 DPST
机械寿命 25000Cycles
电流额定值 16A
开关功能 Off-On
指示颜色 -
最大直流触点电压 -
长*宽*高 31mm(长度)*37.7mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 托盘

JPL26B厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JPL26B数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES JPL26B JPL26B数据手册

JPL26B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 21.67
库存: 10000
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: $ 1083.5
