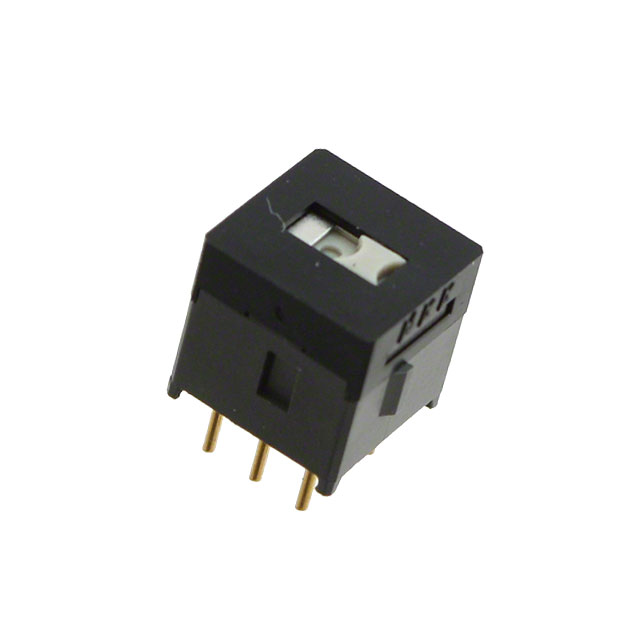

AS22BP

产品分类: 滑动开关
厂牌: NKK SWITCHES
产品描述: 28V(AC) On-On 28V 28V 非短路(BBM) 通孔安装
供应商型号: 633-AS22BP
供应商: Mouser
标准整包数: 1
NKK SWITCHES 滑动开关 AS22BP

AS22BP概述

    # NK Switches H Series AS Subminiature Slides 技术手册解析

    产品简介


    NK Switches H 系列 AS 子系列滑动开关是专为逻辑电平应用而设计的超小型开关,其尺寸仅为 Series M 开关的三分之一,显著节省印刷电路板上的空间。该系列产品以其创新的STC(Smooth Transition Contact)接触机制著称,提供了比传统机制更平滑、更可靠的逻辑电平操作。H 系列 AS 滑动开关可提供多种触点长度选择,并具备抗静电功能,适合广泛的应用领域,例如消费电子、工业自动化及通信设备。
    主要功能
    - 小型化设计:尺寸仅为 Series M 的三分之一。
    - 高可靠性:采用STC技术,确保平稳且可靠的开关动作。
    - 逻辑电平操作:适用于低电压、低电流逻辑电路。
    应用领域
    - 消费电子产品
    - 工业控制设备
    - 通信设备
    - 家用电器

    技术参数


    以下为 NK Switches H 系列 AS 子系列滑动开关的主要技术参数:
    | 参数类别 | 具体值 |

    | 电气能力 | 逻辑电平:0.4 VA最大@28V AC/DC
    范围:0.1 mA 至 0.1 A @ 20 mV 至 28 V |
    | 接触电阻 | ≤50毫欧姆 |
    | 绝缘电阻 | ≥500兆欧姆 @ 500 V DC |
    | 耐压强度 | ≥500 V AC 持续1分钟 |
    | 机械寿命 | ≥50,000次操作 |
    | 电气寿命 | ≥50,000次操作 |
    | 额定操作力 | 2.55牛顿 |
    | 接触定时 | 非短接(先断后通) |
    | 行程 | 预行程:0.082英寸 (2.1 mm)
    过行程:0.016英寸 (0.4 mm)
    总行程:0.098英寸 (2.5 mm) |
    材料与工艺
    - 外壳材料:上壳体为碳填充聚缩醛(抗静电),下壳体为玻璃纤维增强尼龙。
    - 触点材料:可动触点为磷青铜镀金,固定触点为黄铜镀金。
    - 端子材料:黄铜镀金。
    - 焊锡工艺:推荐波峰焊接;手动焊接需根据单极或多极选择特定焊接配置。
    环境数据
    - 工作温度范围:-30°C 至 +85°C (-22°F 至 +185°F)
    - 湿度测试:90%-95% 湿度,40°C 下持续192小时
    - 振动测试:频率10-60 Hz,振幅1.5 mm,各方向5分钟
    - 冲击测试:50 G (490 m/s²),六个方向共30次冲击

    产品特点和优势


    1. 小型化设计:占用空间极小,有助于紧凑型设计。
    2. 高可靠性:采用STC接触机制,提供卓越的稳定性和长使用寿命。
    3. 抗静电功能:通过碳填充聚缩醛外壳有效防止静电放电。
    4. 环保耐用:环氧密封或超声波焊接端子防止污染。
    5. 标准化布局:0.100英寸 × 0.100英寸 (2.54 mm × 2.54 mm) 的终端间距符合标准PCB网格布局。

    应用案例和使用建议


    典型应用案例
    - 工业自动化:用于需要精确控制的小型机械设备。
    - 消费电子:适用于便携式设备如音频播放器、智能家居控制器。
    - 通信设备:适合网络设备中需要逻辑电平切换的场景。
    使用建议
    - 确保在安装前正确校准焊锡温度曲线,以避免对开关造成热损伤。
    - 长时间使用时注意保持适当的散热条件。
    - 建议使用防静电工作台进行组装操作,避免损坏抗静电组件。

    兼容性和支持


    - 兼容性:NK Switches H 系列 AS 子系列滑动开关与市场上主流的逻辑电路兼容,支持多种PCB布局。
    - 技术支持:提供详尽的技术文档和专业的客户服务团队,帮助客户解决使用过程中的任何问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触点接触不良 | 检查焊接质量,确保焊点牢固且无氧化层。 |
    | 使用过程中出现异常噪音 | 清理开关内部,去除灰尘或污染物。 |
    | 操作力过大 | 确认装配是否符合设计要求,调整行程设置。 |

    总结和推荐


    NK Switches H 系列 AS 子系列滑动开关是一款高度可靠且性价比高的电子元器件,特别适合需要高精度和紧凑设计的应用场景。其独特的STC接触机制、出色的环境适应能力和广泛的适用性使其在市场上具有较强的竞争力。强烈推荐给寻求高品质小型开关解决方案的用户。

AS22BP参数

参数
触点时间 非短路(BBM)
电流额定值 -
电压额定值 28V(AC)
执行器长度 -
机械寿命 -
开关功能 On-On
最大交流触点电压 28V
最大直流触点电压 28V
安装方式 通孔安装
零件状态 在售
包装方式 托盘

AS22BP厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

AS22BP数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 滑动开关 NKK SWITCHES AS22BP AS22BP数据手册
