YB215CWCKW01-5C-JS

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Round On-Mom SPDT 圆形-22.00(Dia) 1000000Cycles 30V 125V 红色 100000Cycles 3A SPDT 焊接安装,面板安装
供应商型号: TS-YB215CWCKW01-5C-JS
供应商: 海外现货
标准整包数: 1

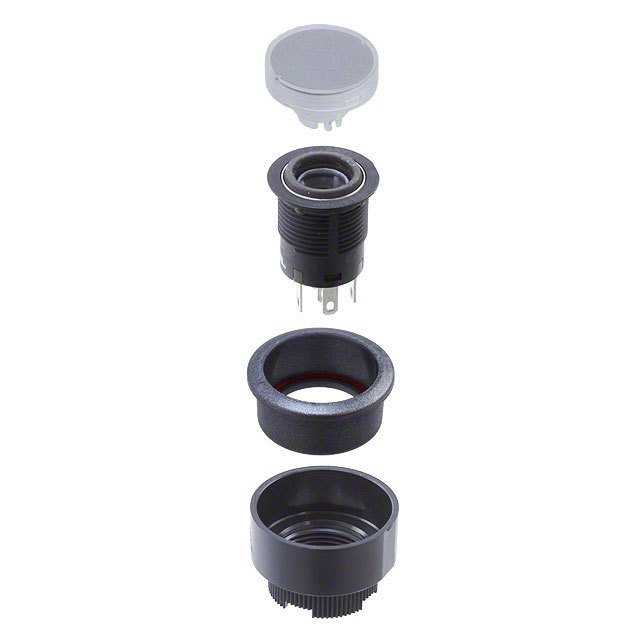

NKK SWITCHES 按钮开关 YB215CWCKW01-5C-JS

YB215CWCKW01-5C-JS概述

    # Series YB2 Panel Seal Pushbuttons 技术手册

    产品简介


    Series YB2 Panel Seal Pushbuttons 是一款具有高度密封性能的按钮开关,专为工业和商业环境中需要高可靠性的场合设计。产品具备IP65防水防尘等级,符合IEC60529标准,提供卓越的防护性能。此系列产品提供圆形和方形两种外形选择,且安装后面板上的高度仅为1.8毫米,是同行业中最小的尺寸之一,特别适合需要防溅水设计的应用。适用于控制面板、工业自动化、交通设施等领域。
    主要功能和应用领域
    - 防水防尘等级IP65,提供可靠的面板密封保护。
    - 可选圆形和方形按钮头,颜色多样,满足不同外观需求。
    - 内置高亮度LED指示灯,支持多种颜色及亮度选项。
    - 适用于工业设备、自动控制系统、机械设备及交通运输工具。

    技术参数


    以下是Series YB2 Panel Seal Pushbuttons的主要技术规格:
    | 参数 | 值 |

    | 电气容量(电阻负载) | 银触点:3A @ 125V AC 或 250V AC 或 30V DC |
    金触点:0.4VA最大 @ 28V AC/DC最大 |
    | 接触电阻 | 银触点:最大50毫欧姆 |
    金触点:最大100毫欧姆 |
    | 绝缘电阻 | 最小200兆欧姆 @ 500V DC |
    | 耐压能力 | 最小1,000V AC @ 1分钟;1,500V AC @ 1分钟 |
    | 机械寿命 | 瞬时电路:1,000,000次操作 |
    自保持电路:200,000次操作 |
    | 电寿命 | 最小100,000次操作 |
    | 操作力 | 单极:1.5牛顿;双极:3.0牛顿 |
    | 行程 | 预行程:0.059英寸(1.5毫米);过行程:0.059英寸(1.5毫米);总行程:0.118英寸(3.0毫米) |

    产品特点和优势


    - 紧凑设计:业界最短的面板突出高度(1.8毫米),便于集成。
    - 高性能材料:外壳采用玻璃纤维增强聚酰胺,符合UL94V-0阻燃等级。
    - 灵活配置:支持单极和双极电路,提供自保持和瞬时动作模式。
    - 卓越的耐用性:机械和电气寿命均远超行业平均水平。
    - 多样化选择:多种颜色、LED亮度和安装方式可供选择,适应不同需求。

    应用案例和使用建议


    典型应用案例
    - 工业自动化控制面板,如机器人工作站的紧急停止按钮。
    - 交通信号灯控制系统,用于户外环境。
    - 机械设备控制台,如电梯按钮面板。
    使用建议
    - 在潮湿或灰尘较多的环境中,确保安装的面板完全密封。
    - 使用前确认LED灯的电源电压与型号要求匹配,必要时添加限流电阻。
    - 安装时注意安装扭矩,避免过紧导致损坏。

    兼容性和支持


    - 产品兼容各种面板厚度,并提供多种适配器以适应不同安装需求。
    - 提供全面的技术支持,包括定制化服务和快速响应的售后支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关动作不灵敏 | 检查安装扭矩,确保正确安装。 |
    | LED灯不亮 | 检查电源连接和极性设置,确认是否需要限流电阻。 |
    | 按钮卡滞 | 清洁内部并检查是否有异物。 |

    总结和推荐


    Series YB2 Panel Seal Pushbuttons 是一款功能强大、性能稳定的按钮开关,非常适合需要高可靠性和多功能性的工业和商业应用。其卓越的防水防尘能力和灵活的设计使其成为许多苛刻环境的理想选择。建议在需要严格防护等级和高性能的地方优先考虑该产品。

YB215CWCKW01-5C-JS参数

参数
开关功能 On-Mom
开关配置 SPDT
面板开孔尺寸 圆形-22.00(Dia)
电气寿命 100000Cycles
指示颜色 红色
电流额定值 3A
执行器类型 Round
机械寿命 1000000Cycles
最大直流触点电压 30V
最大交流触点电压 125V
通用封装 SPDT
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售

YB215CWCKW01-5C-JS厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

YB215CWCKW01-5C-JS数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES YB215CWCKW01-5C-JS YB215CWCKW01-5C-JS数据手册

YB215CWCKW01-5C-JS封装设计

查看详情并下载
Symbol
Footprint
3D Model
