AB15AV

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 On-Mom SPDT 50000Cycles 28V 28V 50000Cycles 垂直安装,通孔安装 5.84mm(长度)*24.66mm(高度)
供应商型号: AB15AV
供应商: 国内现货
标准整包数: 1

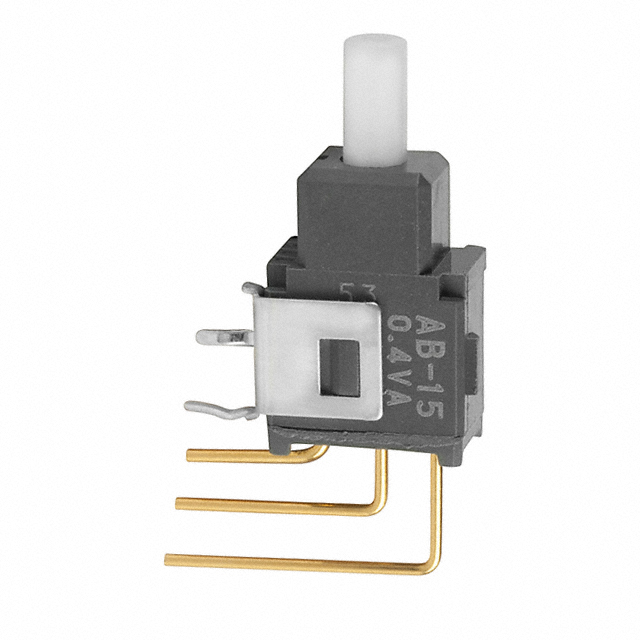

NKK SWITCHES 按钮开关 AB15AV

AB15AV概述

    密封处理的超小型按钮开关系列AB

    产品简介


    系列AB是密封处理的超小型按钮开关,专为需要高稳定性和可靠性的微小电流电路应用而设计。这些按钮开关具有紧凑的设计,能在狭小的空间内提供可靠的控制,广泛应用于消费电子、工业自动化和医疗设备等领域。

    技术参数


    - 电气容量:微小功率:最大0.4VA在最大28V AC/DC(适用范围0.1mA~0.1A在20mV~28V)
    - 触点电阻:最大50毫欧
    - 绝缘电阻:500兆欧以上在500V DC
    - 绝缘强度:最低500V AC至少1分钟
    - 机械寿命:50,000次操作以上
    - 电气寿命:50,000次操作以上
    - 标称操作力:2.55N
    - 端子间距:0.100” x 0.100” (2.54mm x 2.54mm)

    产品特点和优势


    1. 超小型尺寸:M系列开关的1/3大小,能有效节省印刷电路板上的空间。
    2. 全封闭式结构:防止触点污染,适合焊接和清洗,降低了维护成本。
    3. STC触点装置:提供更加平滑、制动更可靠、接触稳定性更高的特点,具有无可比拟的微小功率可靠性。
    4. 环氧树脂密封:有效的阻止熔融物、溶剂和其他污染物的侵入。
    5. 多种安装方式:直型、直角、垂直PC端子等多种安装选项,适用于不同场景的需求。

    应用案例和使用建议


    1. 消费电子:系列AB按钮开关可用于各种手持设备,如遥控器和智能家居控制器。安装时确保选用合适的端子类型,以提高设备的稳定性和耐用性。
    2. 工业自动化:在工业自动化系统中,使用系列AB开关可以提高系统的可靠性和使用寿命。建议在高温、高湿环境下使用时,增加防水防尘措施,确保长期稳定运行。
    3. 医疗设备:医疗设备对安全性和可靠性要求较高,使用系列AB开关可以满足这些需求。建议在进行安装和维护时,严格按照制造商的操作指南进行。

    兼容性和支持


    - 兼容性:系列AB按钮开关与多种印刷电路板设计兼容,适用于不同类型的安装支架。如有特殊需求,可与厂商联系定制服务。
    - 支持和服务:厂商提供详尽的技术文档和支持服务,涵盖产品选型、安装指南、维护保养等各个方面。

    常见问题与解决方案


    1. 操作不稳定:可能是由于安装不当导致的。检查安装支架是否牢固,重新校准端子位置。
    2. 寿命缩短:长时间使用后,可能因灰尘和污垢积累导致寿命缩短。定期清洁和维护可以延长使用寿命。
    3. 不导通:检查触点是否受到污染或损坏。使用合适的清洁工具进行清理,并更换受损的触点。

    总结和推荐


    总体而言,系列AB密封处理的超小型按钮开关是一款高性能的产品,特别适用于微小电流电路的应用。它的紧凑设计、全封闭式结构和可靠的STC触点装置使其在众多应用场景中表现出色。我们强烈推荐在需要高可靠性和稳定性的场合使用此系列产品。

AB15AV参数

参数
电流额定值 -
最大直流触点电压 28V
开关配置 SPDT
电气寿命 50000Cycles
指示颜色 -
面板开孔尺寸 -
开关功能 On-Mom
执行器类型 帽盖
最大交流触点电压 28V
机械寿命 50000Cycles
长*宽*高 5.84mm(长度)*24.66mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

AB15AV厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

AB15AV数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES AB15AV AB15AV数据手册

AB15AV封装设计

查看详情并下载
Symbol
Footprint
3D Model
