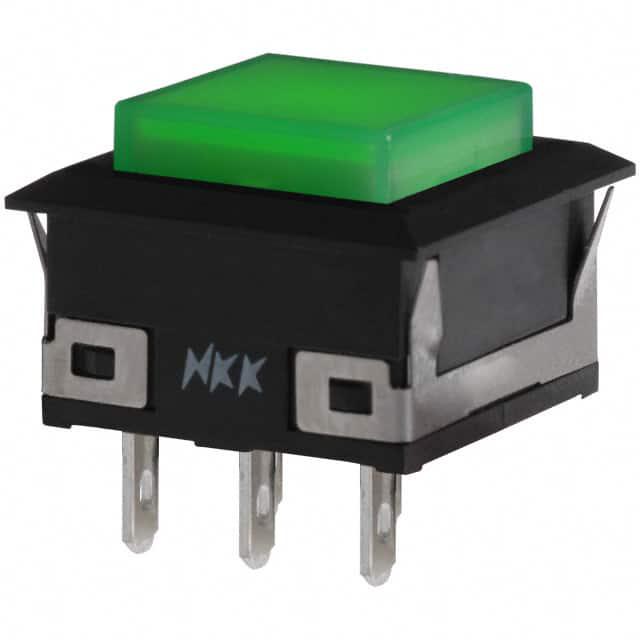

UB15KKW015F-FF

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-Mom SPDT 方形-16.20x16.20 1000000Cycles 30V 125V 绿色 10000Cycles 5A SPDT 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: 2376338
供应商: 海外现货
标准整包数: 1
NKK SWITCHES 按钮开关 UB15KKW015F-FF

UB15KKW015F-FF概述

    系列UB低轮廓按钮开关技术手册

    一、产品简介


    系列UB低轮廓按钮开关是来自NKK Switches的产品,专为需要高效、耐用且多样化应用需求的电子设备设计。这类开关提供非照明和点光源照明两种选项,以满足不同的视觉指示需求。其主要功能包括但不限于用于控制电路的开启和关闭操作,适用于工业控制面板、医疗设备、家用电器和各种通信设备等多种领域。

    二、技术参数


    - 电容量:电阻负载下,功率等级为5A@125/250V交流电或5A@30V直流电;逻辑等级为0.4VA最大值@28V交流电/直流电最大。
    - 接触电阻:银触点最大为50毫欧姆;金触点最大为100毫欧姆。
    - 绝缘电阻:最低为200兆欧姆@500V直流电。
    - 介电强度:接触间至少1000V交流电;接触与外壳之间至少1500V交流电。
    - 机械寿命:瞬时动作型为100万次操作;交替动作型为20万次操作。
    - 电气寿命:银触点10,000次操作;银触点带3A@125V交流电电阻负载为100,000次操作;金触点为200,000次操作。
    - 安装力:帽安装力为0.77千克。
    - 焊接时间和温度:3秒@350℃或5秒@270℃。
    - 标准认证:所有单极和双极型号在5A@125/250V交流电或0.014A@28V直流电条件下均被UL认可;CSA认证涵盖所有单极和双极型号。

    三、产品特点和优势


    - 低轮廓设计:适合空间受限的应用场合。
    - 高机械和电气寿命:确保长期稳定运行。
    - 多种颜色选择:增强视觉识别性。
    - 快速连接终端:提高安装效率。
    - 防水设计:在特定条件下保持良好的电气性能。

    四、应用案例和使用建议


    该产品广泛应用于医疗设备(如输液泵)、工业控制系统、家电和通信设施等领域。例如,在输液泵系统中,可以通过系列UB按钮开关控制药液的输送速度。为了提高可靠性,建议将开关置于易于访问的位置,并确保周围环境清洁,防止灰尘积累影响操作。

    五、兼容性和支持


    系列UB按钮开关具备插件安装和PCB安装两种方式,便于集成到不同的电路板设计中。NKK Switches提供全面的技术支持和售后服务,帮助客户解决在使用过程中可能遇到的问题。此外,用户可以登录NKK Switches官方网站下载最新版的技术文档和安装指南。

    六、常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 开关触点失效 | 检查是否有足够的接触压力;确认电源电压是否符合要求。 |
    | 安装后无法正常工作 | 确认安装正确,检查电路连接是否完好。 |
    | 开关灯不亮 | 更换灯泡或检查外部电源供应。 |

    七、总结和推荐


    总体而言,系列UB低轮廓按钮开关以其优越的设计、可靠的性能和广泛的适用性在市场上具有很高的竞争力。特别适合那些对尺寸、耐用性和操作寿命有较高要求的应用场景。鉴于其出色的特性,强烈推荐使用系列UB按钮开关,无论是对于原始设备制造商还是最终用户来说,都是一个理想的选择。

UB15KKW015F-FF参数

参数
电流额定值 5A
机械寿命 1000000Cycles
开关配置 SPDT
面板开孔尺寸 方形-16.20x16.20
最大直流触点电压 30V
指示颜色 绿色
开关功能 On-Mom
电气寿命 10000Cycles
执行器类型 Square Button
最大交流触点电压 125V
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

UB15KKW015F-FF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15KKW015F-FF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15KKW015F-FF UB15KKW015F-FF数据手册

UB15KKW015F-FF封装设计

查看详情并下载
Symbol
Footprint
3D Model
