AS22BH

产品分类: 滑动开关
厂牌: NKK SWITCHES
产品描述: 28V(DC) 开-开 50000Cycles 28V 非短路(BBM) 通孔安装 9.8mm(长度)*9.86mm(高度)
供应商型号: AS22BH-ND
供应商: Digi-Key
标准整包数: 1

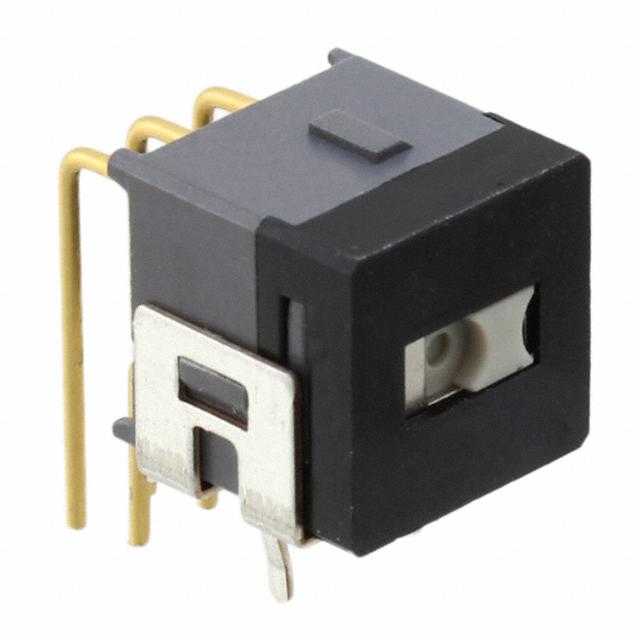

NKK SWITCHES 滑动开关 AS22BH

AS22BH概述

    # H Series AS Subminiature Slides 技术手册解析

    产品简介


    H系列AS子微型滑动开关是专为逻辑级应用设计的小型化开关产品。该系列产品以其紧凑的尺寸(约为Series M开关的1/3大小)著称,能够在印刷电路板上显著节省空间。AS系列开关以其独特的STC接触机制脱颖而出,具备更平滑的操作手感、更强的接触稳定性以及无与伦比的逻辑级可靠性。此外,该系列支持多种不同的触发长度和安装方式,可灵活适应各种应用场景。
    这些开关适用于多种低电压低电流的逻辑级电路,例如消费电子、工业控制和通信设备等领域。它们能够满足逻辑电路的精确操作需求,同时确保安全性与可靠性。

    技术参数


    电气性能
    - 逻辑电平容量:最大0.4VA @ 28V AC/DC(适用范围0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最小500兆欧姆 @ 500V DC
    - 介电强度:最低500V AC @ 1分钟
    - 机械寿命:至少50,000次操作
    - 电寿命:至少50,000次操作
    - 额定操作力:2.55牛顿
    - 接触时间:非短路(断开-接通模式)
    - 行程:预行程0.082英寸(2.1毫米),过行程0.016英寸(0.4毫米),总行程0.098英寸(2.5毫米)
    物理及材料特性
    - 操作温度范围:-30°C 至 +85°C
    - 湿度范围:90~95% @ 40°C 下持续192小时
    - 振动:10~60Hz,峰值位移1.5毫米
    - 冲击:50G(490m/s²)
    - 外壳材质:
    - 操作杆:玻璃纤维增强聚酰胺
    - 上壳体:碳填充聚甲醛(抗静电)
    - 下壳体:玻璃纤维增强聚酰胺
    - 支撑架:镀锡磷青铜
    - 动触点:镀金磷青铜
    - 静触点:镀金黄铜
    - 引脚:镀金黄铜

    产品特点和优势


    AS系列滑动开关的独特之处在于其创新的STC接触机制,该机制带来了更平滑的机械动作、更稳定的触点连接以及更高的逻辑级可靠性。此外,其紧凑的子微型设计使它成为空间敏感型应用的理想选择。该产品还具备以下特点:
    - 高达50,000次的操作寿命,适合高频使用场景。
    - 多种安装方式和触发长度选项,增强了灵活性。
    - 使用碳填充聚甲醛外壳,有效防止静电对内部接触的影响。
    - 焊接引脚通过环氧密封或超声波焊接技术锁住污染物,提高耐用性。

    应用案例和使用建议


    AS系列滑动开关广泛应用于需要高精度和可靠性的设备中。例如:
    - 在消费电子领域,用于遥控器或小型手持设备的开关控制。
    - 在工业自动化领域,作为控制面板上的快速切换按钮。
    使用建议:
    - 在设计PCB时,需考虑焊盘间距与终端排布,避免引脚过热问题。
    - 若设备需要防静电保护,可在外部增加额外的屏蔽措施。

    兼容性和支持


    - AS系列滑动开关可与标准PCB网格系统(0.100" × 0.100" 或 2.54mm × 2.54mm)完美匹配,便于组装和集成。
    - 厂商提供详尽的技术支持和维护服务,包括焊接指导、安装规范等文档资料。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关操作不稳定 | 确保操作杆正确对齐并检查引脚焊接质量 |
    | 开关过热 | 降低操作频率或采用更好的散热设计 |
    | 接触不良 | 更换接触部分或重新校准机械行程 |

    总结和推荐


    总体而言,H系列AS子微型滑动开关是一款卓越的产品,具有紧凑的设计、出色的稳定性和广泛的适用性。它的高可靠性、良好的抗振动和抗冲击能力使其成为众多领域的理想选择。因此,我们强烈推荐此款产品用于需要高精度和高性能的逻辑级电路设计。
    如果您正在寻找一款既经济又高效的开关解决方案,H系列AS子微型滑动开关无疑是您的最佳选择。

AS22BH参数

参数
最大直流触点电压 -
触点时间 非短路(BBM)
电流额定值 -
电压额定值 28V(DC)
执行器长度 -
机械寿命 50000Cycles
开关功能 开-开
最大交流触点电压 28V
长*宽*高 9.8mm(长度)*9.86mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

AS22BH厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

AS22BH数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 滑动开关 NKK SWITCHES AS22BH AS22BH数据手册

AS22BH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.1648 ¥ 68.9926
10+ $ 6.8526 ¥ 56.7906
80+ $ 6.0288 ¥ 49.9633
230+ $ 5.6435 ¥ 46.7708
440+ $ 5.4178 ¥ 44.9003
945+ $ 5.1622 ¥ 42.7818
库存: 130
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 68.99
