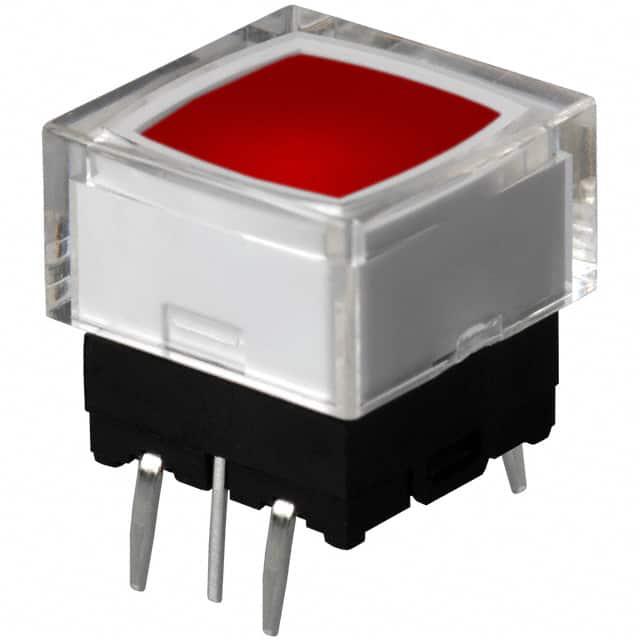

JB15LPC-JC

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 1.76N 5000000Cycles 50mA 250μm 11.2mm 通孔安装 10mm*10mm*11.2mm
供应商型号: 360-1261-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 轻触开关 JB15LPC-JC

JB15LPC-JC概述

    J系列JB背光低剖面密封轻触开关技术手册

    产品简介


    J系列JB背光低剖面密封轻触开关是一种专为需要紧凑设计和高可靠性的应用而设计的电子元器件。这些开关适用于各种低压低电流逻辑电平电路,具有高机械和电气寿命的特点。它们可以广泛应用于工业控制面板、医疗设备、通信设备等领域,以确保系统操作的准确性和可靠性。

    技术参数


    - 电气容量(电阻负载)
    - 低/逻辑电平:标准操作力型号最大为50mA@24V DC
    - 高操作力型号最大为125mA@24V DC
    - 其他规格
    - 标准操作力
    - 接触电阻:最大50毫欧
    - 绝缘电阻:最小500兆欧(250V DC)
    - 耐压强度:最小250V AC(1分钟)
    - 机械寿命:最小5,000,000次操作
    - 电气寿命:最小5,000,000次操作
    - 高操作力
    - 接触电阻:最大50毫欧
    - 绝缘电阻:最小500兆欧(250V DC)
    - 耐压强度:最小250V AC(1分钟)
    - 机械寿命:最小1,000,000次操作
    - 电气寿命:最小1,000,000次操作
    - 总行程
    - 标准操作力:0.010英寸(0.254毫米)
    - 高操作力:0.012英寸(0.300毫米)
    - 材料与工艺
    - 操作器:短操作器为聚甲醛,长操作器为玻璃纤维增强PBT
    - 外壳:玻璃纤维增强尼龙(UL94V-0)
    - 密封圈:丁腈橡胶
    - 基座:玻璃纤维增强PBT(UL94V-0)
    - 可移动接触件:不锈钢
    - 固定接触件:黄铜银镀层
    - 引脚:黄铜银镀层

    产品特点和优势


    - 高可靠性和长寿命:机械寿命和电气寿命分别达到5,000,000次操作,保证长期稳定运行。
    - 鲜明指示:通过红色、绿色或黄色LED实现全表面背光,提升视觉辨识度和美观度。
    - 防尘防水设计:密封结构防止灰尘和水分进入,确保长期使用寿命。
    - 灵活的设计选择:提供多种操作器尺寸和颜色选择,满足不同应用场景需求。

    应用案例和使用建议


    - 键盘矩阵:这些开关可用于键盘矩阵布局,实现X-Y型电气互联,适用于定制键盘设计。
    - 操作建议:建议在焊接时使用波峰焊,以确保可靠的焊接效果。对于特殊安装需求,如面板切割安装,可选择合适的操作器长度。

    兼容性和支持


    - 兼容性:这些开关采用标准.100英寸(2.54毫米)间距的引脚设计,易于安装在标准PCB上。
    - 支持与维护:制造商提供全面的技术支持和维护服务,确保用户获得最佳使用体验。

    常见问题与解决方案


    - 问题1:操作器如何选择?
    - 解决方案:根据应用需求选择标准或高操作力型号,以及合适的操作器长度。
    - 问题2:如何清洁开关?
    - 解决方案:使用自动清洗设备进行清洗,以避免损坏内部组件。

    总结和推荐


    总体而言,J系列JB背光低剖面密封轻触开关在设计、材料选择和制造工艺方面表现出色,具备出色的机械和电气性能。对于需要高可靠性和长寿命的应用场景,这款产品是理想的选择。因此,我们强烈推荐这一产品给需要高效能开关的用户。

JB15LPC-JC参数

参数
执行器行程 250μm
机械寿命 5000000Cycles
操作力 1.76N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 11.2mm
长*宽*高 10mm*10mm*11.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

JB15LPC-JC厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JB15LPC-JC数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JB15LPC-JC JB15LPC-JC数据手册

JB15LPC-JC封装设计

查看详情并下载
Symbol
Footprint
3D Model
