JS0208AP4-S

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) 17.78mm 2000Cycles 2000Cycles 25mA DIP 贴片安装 21.26mm(长度)*4.33mm(高度)
供应商型号: JS0208AP4-S-ND
供应商: Digi-Key
标准整包数: 1

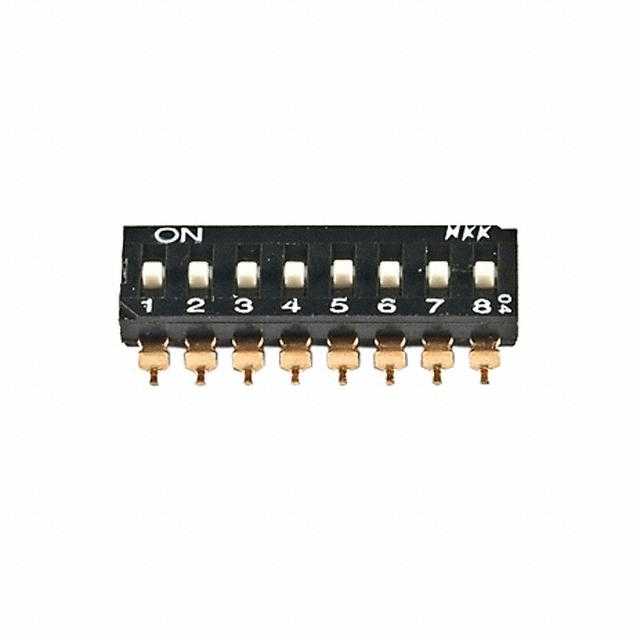

NKK SWITCHES 拨码开关 JS0208AP4-S

JS0208AP4-S概述


    产品简介




    系列 JS02 & JS04 超小型 SMT DIP 滑动开关

    系列 JS02 和 JS04 超小型表面贴装和通孔滑动开关(SMT DIP Slides)是专为低电压、低电流电路设计的微小尺寸产品。这些开关广泛应用于各种电子设备,如消费电子产品、通信设备、工业控制设备等领域。它们提供了卓越的性能和可靠性,适用于需要高效空间利用的应用场景。


    技术参数




    | 参数 | JS02 延伸操作杆 | JS04 平齐操作杆 |
    |------------------------|--------------------|-------------------|
    | 额定切换电流 | 25mA @ 24V DC | 25mA @ 24V DC |
    | 非切换额定值 | 0.1A @ 50V DC | 0.1A @ 50V DC |
    | 接触电阻 | ≤ 50毫欧 | ≤ 50毫欧 |
    | 绝缘电阻 | ≥ 100兆欧 @ 500V DC | ≥ 100兆欧 @ 100V DC |
    | 耐压强度 | ≥ 500V AC 1分钟 | ≥ 300V AC 1分钟 |
    | 机械寿命 | ≥ 2,000次操作 | ≥ 2,000次操作 |
    | 电气寿命 | ≥ 2,000次操作 | ≥ 2,000次操作 |
    | 总行程 | 0.8mm (0.031英寸) | 0.65mm (0.026英寸) |


    产品特点和优势




    1. 双滑动接触机制:具有自清洁功能,提供平滑的操作并保证高接触可靠性。
    2. 金镀层触点:防止氧化和硫化效应,确保稳定的接触电阻。
    3. 自熄灭 UL94V-0 认证材料:提供高电弧抵抗力和高绝缘电阻。
    4. 鸥翼式端子:确保牢固的 PCB 安装,防止在蒸汽相和红外回流焊接过程中的移位。
    5. 终端间距符合标准 PCB 网格:方便安装和连接。


    应用案例和使用建议




    典型应用场景:

    - 消费电子产品:手机、平板电脑等设备中的电源开关或模式切换开关。
    - 通信设备:路由器、交换机等通信设备中的模式切换开关。
    - 工业控制设备:自动化设备中的模式切换或紧急停止开关。

    使用建议:

    - 在焊接前确保开关处于关闭位置,并严格按照推荐的焊接方法进行焊接。
    - 使用酒精溶液局部清洗,注意这些设备并非过程密封,需手动清洁。


    兼容性和支持




    这些开关适用于标准的 PCB 设计,与大多数低电压低电流电路兼容。厂商提供详细的焊接和清洁指南,并通过 EIA-481-D 标准的贴带封装。厂商还提供相关的技术支持和售后服务。


    常见问题与解决方案




    1. 问题:如何确保开关正确安装?
    - 解决方案:参照典型开关订购示例和安装代码,按照指定位置安装。

    2. 问题:如何防止焊接过程中端子移位?
    - 解决方案:使用鸥翼式端子,并严格按照推荐焊接方法进行焊接。

    3. 问题:如何处理焊接后的清洁问题?
    - 解决方案:局部使用酒精溶液进行手动清洁。


    总结和推荐




    总体评价:

    系列 JS02 和 JS04 超小型 SMT DIP 滑动开关具备卓越的机械和电气性能,特别适合于空间受限且要求高可靠性的应用场合。其自清洁功能、高接触可靠性和稳定性的金镀层触点使得其在市场上具有很强的竞争力。

    推荐意见:

    强烈推荐用于需要高效空间利用和高可靠性应用的场景。这些开关不仅性能优异,而且易于安装和维护,非常适合各类电子设备制造商选用。

JS0208AP4-S参数

参数
最大交流触点电压 -
引脚总间距 17.78mm
电流额定值 25mA
电压额定值 24V(DC)
电气寿命 2000Cycles
机械寿命 2000Cycles
长*宽*高 21.26mm(长度)*4.33mm(高度)
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 管装

JS0208AP4-S厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JS0208AP4-S数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨码开关 NKK SWITCHES JS0208AP4-S JS0208AP4-S数据手册

JS0208AP4-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.8568 ¥ 40.6453
24+ $ 4.0122 ¥ 33.5774
48+ $ 3.8448 ¥ 32.1758
120+ $ 3.6325 ¥ 30.3998
264+ $ 3.458 ¥ 28.9388
504+ $ 3.3203 ¥ 27.7866
1008+ $ 3.1781 ¥ 26.5968
2520+ $ 2.9987 ¥ 25.0954
库存: 38
起订量: 1 增量: 1
