首页  >  产品百科  >  GB15AP-XB

GB15AP-XB

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 圆形,按钮 On-Mom SPDT 50000Cycles 28V 28V 50000Cycles SPDT 通孔安装 7mm(长度)*5.4mm(高度)
供应商型号: 360-3896-ND
供应商: Digi-Key
标准整包数: 1

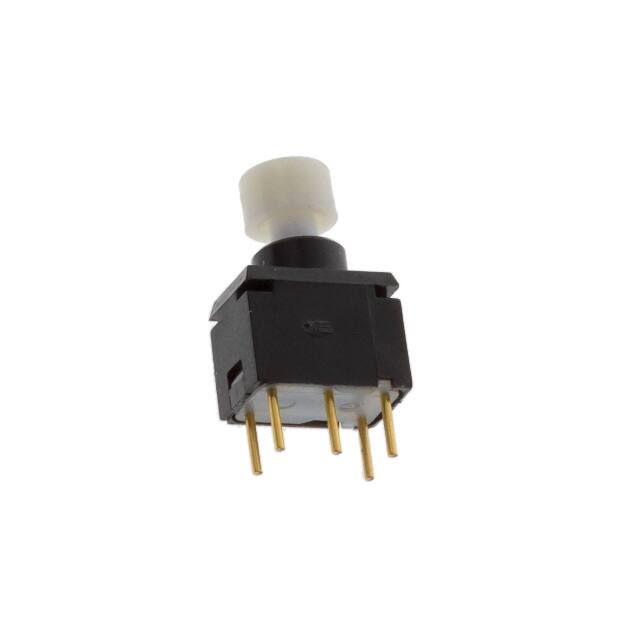

NKK SWITCHES 按钮开关 GB15AP-XB

GB15AP-XB概述


    产品简介


    本产品为Series GB Process Sealed Ultra-Miniature Pushbuttons,属于微型密封推按钮开关系列。这些开关适用于手持设备和逻辑电路,具备高密度安装的特点,轻巧耐用,非常适合用于便携式电子设备中。它们主要用于控制逻辑电平信号,在低电压低电流环境下表现出色。

    技术参数


    - 电气能力:电阻负载下的最大电气容量为0.4VA,最高可承受28V AC/DC(适用范围0.1mA ~ 0.1A,20mV ~ 28V)。
    - 接触电阻:最大80毫欧姆。
    - 绝缘电阻:最小值为500兆欧姆,施加500V DC。
    - 介电强度:500V AC,持续1分钟。
    - 机械寿命:至少50,000次操作。
    - 电气寿命:至少50,000次操作。
    - 额定操作力:1.70N。
    - 行程:预行程0.9mm,过行程0.2mm,总行程1.1mm。

    产品特点和优势


    该系列推按钮开关具有超小型设计,能够实现高密度安装,重量仅0.25克。完全密封的设计防止接触污染,支持自动化焊接和清洗,从而节省时间和成本。该开关采用获奖的STC接触机制,具备平滑且明确的操作感、增加的接触稳定性和卓越的逻辑电平可靠性。此外,0.100英寸 x 0.100英寸(2.54mm x 2.54mm)的终端间距符合标准PC板栅格。

    应用案例和使用建议


    该开关广泛应用于手持设备和其他需要紧凑设计的应用场景中。实际使用时,可根据不同需求选择合适的电路配置(例如单极双掷SPDT或双极双掷DPDT)。对于需要更精细安装的场合,可以考虑使用直角PC端子以适应特定的布局要求。此外,还可以根据应用需求选择合适的颜色(黑色、白色或红色)以匹配设备外观。

    兼容性和支持


    该系列推按钮开关设计用于逻辑级电路,适用于多种应用场合。关于兼容性,由于开关经过严格密封处理,因此可在恶劣环境中稳定运行,无需担心灰尘或湿气影响。厂商提供相应的技术文档和指导,如补充材料中提到的波峰焊推荐配置和清洁规范。

    常见问题与解决方案


    - 问题1:焊接后无法正常工作
    解决办法:检查焊接温度和时间是否符合规范。如果出现问题,尝试重新焊接或咨询技术支持。
    - 问题2:接触不良
    解决办法:确保接触点没有灰尘或污染物,必要时使用适当的清洁剂进行清洁。
    - 问题3:外壳损坏
    解决办法:检查是否有物理损伤,如有必要,请更换新的开关。

    总结和推荐


    综上所述,Series GB Process Sealed Ultra-Miniature Pushbuttons是专为逻辑电平电路设计的理想选择。其超小型设计、高密度安装能力和可靠的STC接触机制使其在市场上具备显著的竞争优势。特别适合于手持设备和其他紧凑型电子设备中。总的来说,我们强烈推荐这款产品给那些寻求高性能微型开关解决方案的用户。

GB15AP-XB参数

参数
最大直流触点电压 28V
电气寿命 50000Cycles
执行器类型 圆形,按钮
机械寿命 50000Cycles
面板开孔尺寸 -
开关配置 SPDT
最大交流触点电压 28V
电流额定值 -
开关功能 On-Mom
指示颜色 -
长*宽*高 7mm(长度)*5.4mm(高度)
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 托盘

GB15AP-XB厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

GB15AP-XB数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES GB15AP-XB GB15AP-XB数据手册

GB15AP-XB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.2728 ¥ 69.9052
10+ $ 6.8775 ¥ 57.5562
25+ $ 6.4859 ¥ 54.2785
40+ $ 6.293 ¥ 52.6649
80+ $ 6.019 ¥ 50.3715
230+ $ 5.6233 ¥ 47.0598
440+ $ 5.3928 ¥ 45.1308
945+ $ 5.1327 ¥ 42.9546
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 69.9
直接购买
加入购物车
