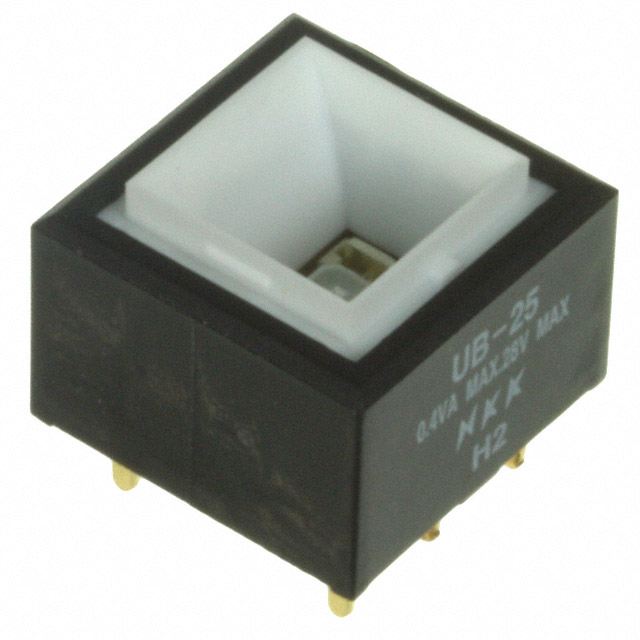

UB25SKG036G

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 On-Mom DPDT 1000000Cycles 28V 28V 蓝色 200000Cycles 通孔安装
供应商型号: UB25SKG036G
供应商: 国内现货
标准整包数: 1
NKK SWITCHES 按钮开关 UB25SKG036G

UB25SKG036G概述

    # Series UB Low Profile Pushbuttons 技术手册

    1. 产品简介


    产品类型
    Series UB低轮廓按键开关(Low Profile Pushbuttons)是一系列设计紧凑、功能多样的电子开关产品。这些开关提供多种配置,包括单极和双极设计、亮光和非亮光版本、直插式安装和平板印刷安装等多种形式。
    主要功能
    该系列产品以其卓越的耐用性和多功能性而著称。它们可以作为按钮开关、指示灯、按键锁、旋转开关等不同用途使用,适用于需要高性能的工业控制、医疗设备和消费电子等领域。
    应用领域
    这些开关广泛应用于工业自动化、医疗设备、家用电器、通信设备及测试仪器等领域,由于其出色的机械和电气特性,被众多制造商和工程师信赖。

    2. 技术参数


    | 参数类型 | 具体参数 |

    | 电气容量 | 银触点:5A @ 125/250V AC 或 5A @ 30V DC;逻辑电平:0.4VA最大 @ 28V AC/DC |
    | 接触电阻 | 银触点:≤50毫欧姆;金触点:≤100毫欧姆 |
    | 绝缘电阻 | ≥200兆欧姆 @ 500V DC |
    | 耐压强度 | 接触间:≥1000V AC(1分钟),接触与外壳间:≥1500V AC(1分钟) |
    | 机械寿命 | 按钮式:≥1,000,000次操作;自锁式:≥200,000次操作 |
    | 电气寿命 | 银触点:≥10,000次操作;带负载(3A @ 125V AC)时:≥200,000次操作 |
    | 工作力 | 单极:1.9牛顿(方形/矩形);双极:2.55牛顿(方形)、3.1牛顿(矩形) |
    | 位移量 | 预行程:0.067英寸(1.7毫米);超行程:0.024英寸(0.6毫米);总行程:0.091英寸(2.3毫米) |

    3. 产品特点和优势


    特点
    1. 多功能设计:提供亮光和非亮光版本,颜色选择多样,适合不同需求。
    2. 紧凑结构:短小的外形尺寸和高效的安装方式,适合空间受限的应用场合。
    3. 高可靠性:快速通断的弹簧机构减少了电弧,延长了使用寿命。
    4. 视觉反馈:内置LED灯提供明亮且均匀的照明,有助于操作者清晰识别状态。
    5. 安装灵活性:支持多种安装方式,如PCB焊接和平装。
    优势
    - 在工业和商业环境中具有广泛适用性,特别是需要高精度和长期可靠性的场合。
    - 通过优化的设计,在小型化设备中也能轻松集成。
    - 高质量材料(如玻璃纤维聚酰胺和不锈钢)提高了抗振性和耐久性。

    4. 应用案例和使用建议


    应用场景
    1. 工业自动化设备:例如机床控制面板,用于启动和停止机器的操作。
    2. 医疗设备:如监护仪上的操作开关,确保精确和可靠的反应。
    3. 消费电子产品:用于家庭娱乐设备,比如音响系统的电源开关。
    使用建议
    - 在需要长寿命和高频率操作的环境中,建议选择双极开关并搭配银触点。
    - 若需更柔和的光线效果,可选用非亮光版本。
    - 在高温环境下,需注意环境温度限制,确保正常工作范围内的稳定运行。

    5. 兼容性和支持


    兼容性
    - 与多种PCB布局相兼容,能够适配现有设计。
    - 支持标准焊锡工艺和清洁程序,便于后续维护。
    支持和服务
    - 提供详尽的技术文档和支持服务,涵盖安装指南和维护手册。
    - 产品认证齐全,包括UL和CSA认证,符合国际安全标准。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关亮度不足 | 确保外部电源符合LED规格要求,检查接线是否正确。 |
    | 操作手感不佳 | 确认安装平整,避免任何不规则受力情况。 |
    | 寿命短 | 定期清洁,减少污染对电气寿命的影响。 |

    7. 总结和推荐


    产品综述
    Series UB低轮廓按键开关以其坚固的结构、优越的性能和灵活的配置脱颖而出,是高要求应用场景的理想选择。其广泛的兼容性和支持服务使得其成为行业内领先的产品。
    推荐意见
    鉴于上述特点,强烈推荐此系列产品用于需要高性能、高可靠性和紧凑设计的应用场合。无论是工业制造还是日常消费电子,这些开关都展示了卓越的价值和竞争力。

UB25SKG036G参数

参数
最大直流触点电压 28V
开关功能 On-Mom
电流额定值 -
开关配置 DPDT
电气寿命 200000Cycles
最大交流触点电压 28V
面板开孔尺寸 -
机械寿命 1000000Cycles
指示颜色 蓝色
执行器类型 帽盖
安装方式 通孔安装
零件状态 在售
包装方式 散装

UB25SKG036G厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB25SKG036G数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB25SKG036G UB25SKG036G数据手册

UB25SKG036G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.2625 ¥ 262.605
10+ $ 26.9352 ¥ 226.2557
100+ $ 24.4871 ¥ 205.6916
250+ $ 21.318 ¥ 179.0712
2500+ $ 17.3775 ¥ 145.971
库存: 7
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 262.6
直接购买
加入购物车
