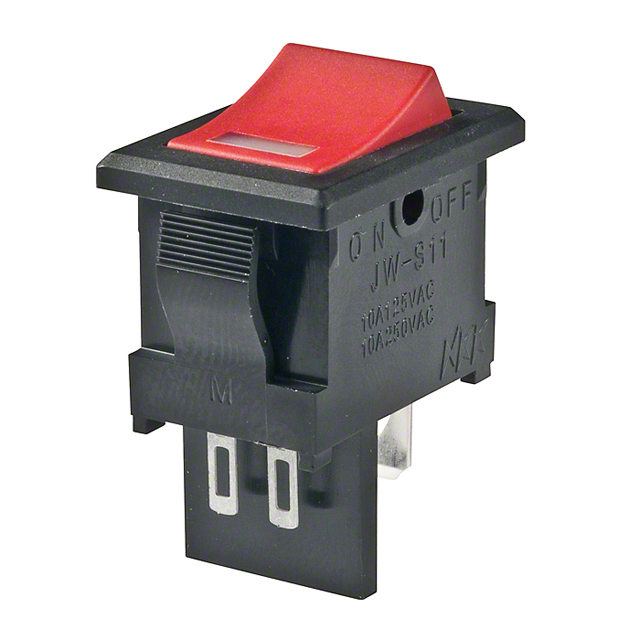

JWS11RCAF

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 船型开关, 单刀单掷触点, 开-关开关, 带灯
供应商型号: 360-3438-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 翘板开关 JWS11RCAF

JWS11RCAF概述


    产品简介


    Series JWS Internationally Approved Rockers
    Series JWS是一款国际认证的摇杆开关,广泛应用于电信、测量、自动化和消费电子等领域。它具备耐用和可靠的特性,适用于各种严苛的工作环境。

    技术参数


    | 参数 | 值 |

    | 电气容量 | 10A @ 125/250V AC(电阻负载) |
    | 6A @ 125/250V AC (UL/CSA) |
    | 5A (3A) @ 125/250V AC (VDE) |
    | 接触电阻 | 最大 10 毫欧姆 |
    | 绝缘电阻 | 500 兆欧 @ 500V 直流 |
    | 耐压强度 | 2000V AC,最小 1 分钟;4000V AC,最小 1 分钟 |
    | 机械寿命 | 最小 30,000 次操作 |
    | 电气寿命 | 最小 10,000 次操作 |
    | 额定操作力 | 单极 3.92N,双极 5.39N |
    | 抛物线角度 | 30° |
    | 工作温度范围 | 非照明型号:-25°C 至 +70°C
    照明型号:-25°C 至 +50°C |
    | 环境湿度 | 90% ~ 95%,持续 96 小时 @ 40°C (104°F) |
    | 振动 | 10~55Hz,峰值位移 1.5mm,历时 15 分钟 |
    | 冲击 | 50G (490m/s²),历时 6 个方向各 5 次 |

    产品特点和优势


    Series JWS 摇杆开关具有多种颜色的摇杆盖和外壳,可以根据不同需求选择合适的颜色。其内部防护结构设计能有效防止误操作。采用铜和银合金材料制造,接触点为镀银合金,保证了高可靠性和低接触电阻。摇杆按钮结构紧凑,适合各种小型设备。同时,这些开关达到了UL94V-0的防火等级标准,更加安全可靠。

    应用案例和使用建议


    Series JWS 摇杆开关常用于工业自动化设备、测量仪器、通信设备及家用电器。为了确保最佳性能,安装时需要注意以下几点:
    1. 安装位置:尽量避免靠近高温或高湿度的环境,以减少外部因素对开关的影响。
    2. 电缆连接:确保连接牢固,避免因振动或外力导致松脱。
    3. 维护清洁:建议定期用酒精擦拭清洁,保持内部洁净,避免灰尘和杂质影响使用寿命。

    兼容性和支持


    根据技术手册,Series JWS 摇杆开关符合 UL、CSA 和 VDE 的认证标准,适用于多种设备的配套使用。制造商提供了详细的技术文档和支持服务,确保用户能够获得全面的技术支持和帮助。

    常见问题与解决方案


    1. 接线错误导致无法正常工作
    - 解决方案:检查接线图,确保按照正确的方式连接电线。

    2. 灯不亮
    - 解决方案:检查电路电压是否符合要求,必要时添加限流电阻。

    3. 操作力度过大
    - 解决方案:检查安装是否牢固,确保开关安装在合适的位置。

    总结和推荐


    Series JWS 摇杆开关以其高可靠性、长寿命和出色的环境适应能力脱颖而出。结合其广泛的认证和良好的兼容性,非常适合需要高质量控制输入的场合。总体来说,强烈推荐使用这款电子元器件产品。

JWS11RCAF参数

参数
电流额定值 -
电气寿命 10000Cycles
机械寿命 30000Cycles
开关功能 On-Off
指示颜色 绿色
开关配置 SPST
触点样式 SPST
长*宽*高 21mm(长度)*28.5mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 盒装,散装

JWS11RCAF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWS11RCAF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWS11RCAF JWS11RCAF数据手册
