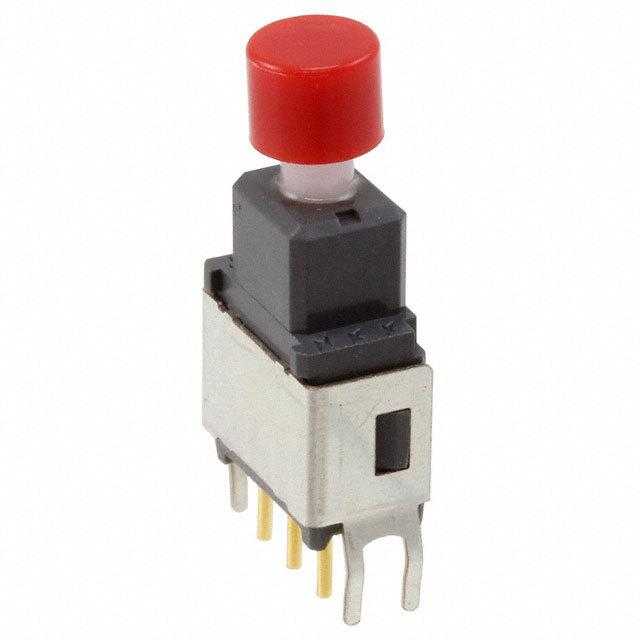

AB15AB-FC

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 圆形,按钮 On-Mom SPDT 50000Cycles 28V 28V 50000Cycles SPDT 通孔安装 5.84mm(高度)
供应商型号: 360-3015-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 AB15AB-FC

AB15AB-FC概述

    # Series AB Process Sealed Subminiature Pushbuttons 技术手册

    1. 产品简介


    基本信息
    Series AB Process Sealed Subminiature Pushbuttons 是一款设计精良的微型开关,专为逻辑级电路设计。该系列开关体积小巧,采用密封结构,能够有效防止接触污染,适合在恶劣环境下使用。产品广泛应用于需要高可靠性的电子设备中,如医疗设备、通信设备及工业控制系统。
    主要功能
    - 逻辑级操作:适用于低电压、低电流环境,确保安全稳定的操作。
    - 密封结构:提供卓越的防护能力,防止灰尘和湿气进入。
    - 高可靠性:通过独特的STC接触机制,提供稳定的触点动作和可靠的性能。
    应用领域
    - 医疗设备
    - 工业控制
    - 通信设备
    - 消费电子产品

    2. 技术参数


    | 参数名称 | 技术规格 |

    | 电气容量(电阻负载) | 0.4VA最大值@28V AC/DC,适用范围0.1mA~0.1A@20mV~28V |
    | 接触电阻 | ≤50毫欧姆 |
    | 绝缘电阻 | ≥500兆欧姆@500V DC |
    | 耐压强度 | ≥500V AC@1分钟 |
    | 机械寿命 | ≥50,000次操作 |
    | 电气寿命 | ≥50,000次操作 |
    | 额定操作力 | 2.55牛顿 |
    | 触点时序 | 非短接(断开后闭合) |
    | 行程 | 预行程0.7mm,过行程0.4mm,总行程1.1mm |

    3. 产品特点和优势


    特点
    - 小型化设计:尺寸仅为Series M开关的三分之一,节省PCB空间。
    - 密封结构:完全密封的机身设计,可防止外部污染物侵入。
    - 创新接触机制:采用STC接触机制,提供更平滑的触控体验和更高的可靠性。
    - 兼容性强:提供多种终端配置,便于集成到不同电路中。
    优势
    - 在恶劣环境中依然保持高性能和长寿命。
    - 适用于多种逻辑电路,确保信号传输的准确性。
    - 减少维护成本,提高系统整体稳定性。

    4. 应用案例和使用建议


    应用案例
    1. 医疗监护仪:在医疗设备中用于紧急按钮操作,确保设备在关键时刻能正常工作。
    2. 工业控制器:用于自动化生产线上的控制面板,提供高频率操作的安全保障。
    使用建议
    - 确保安装过程中施加的最大下压力不超过49.03N(11.2磅),以避免损坏。
    - 波峰焊接时,建议使用Profile A设置;手动焊接时使用Profile B。
    - 自动清洗时需遵循清洁规范,确保开关内部无残留物。

    5. 兼容性和支持


    兼容性
    - 该系列产品支持多种终端配置(直角、垂直等),易于与其他电子元件集成。
    - 提供多颜色和尺寸选择,满足不同设计需求。
    支持和服务
    - 厂商提供详细的安装指南和技术文档。
    - 可根据客户需求定制特殊规格的产品。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关触点不稳定 | 检查接触面是否清洁,必要时重新焊接。 |
    | 密封性能下降 | 检查密封圈是否完好,更换损坏部件。 |
    | 操作力过大 | 检查安装力是否符合规范,调整安装角度。 |

    7. 总结和推荐


    综合评估
    Series AB Process Sealed Subminiature Pushbuttons 在设计上体现了高度的专业性和实用性。其紧凑的设计、出色的密封性能以及高可靠性使其成为众多应用领域的理想选择。
    推荐结论
    强烈推荐该系列产品用于需要高可靠性和小型化的应用场景。无论是医疗设备还是工业控制,Series AB都能提供卓越的表现和长期的支持。

AB15AB-FC参数

参数
最大直流触点电压 28V
面板开孔尺寸 -
电流额定值 -
指示颜色 -
电气寿命 50000Cycles
最大交流触点电压 28V
开关配置 SPDT
开关功能 On-Mom
执行器类型 圆形,按钮
机械寿命 50000Cycles
长*宽*高 5.84mm(高度)
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 散装
