JWS11BAAF-A

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-Off SPST 30000Cycles 绿色 10000Cycles 10A SPST 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: 633-JWS11BAAF-A
供应商: Mouser
标准整包数: 1

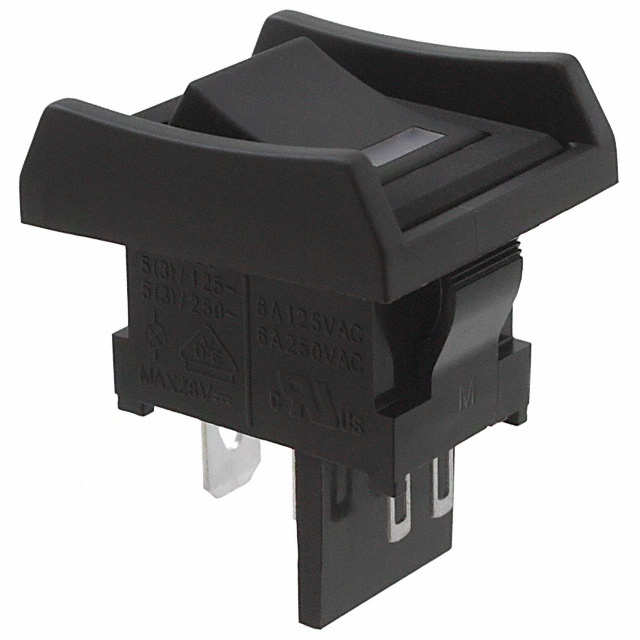

NKK SWITCHES 翘板开关 JWS11BAAF-A

JWS11BAAF-A概述


    产品简介


    系列JWS国际认证摇杆开关
    系列JWS国际认证摇杆开关是专为通信、测量、自动化及消费类应用设计的产品。这些摇杆开关以其坚固耐用的设计和多样的颜色选择而著称。它们特别适用于需要可靠操作和良好密封性的场合。摇杆开关提供单极(SP)和双极(DP)两种配置,支持多种终端和配色选项,以适应不同应用场景的需求。

    技术参数


    - 电气容量:电阻负载下,最大电流容量为10A@125/250V AC(UL/CSA标准下为6A,VDE标准下为5A(3A))。
    - 接触电阻:不超过10毫欧姆。
    - 绝缘电阻:最小500兆欧姆@500V DC。
    - 耐压强度:至少2000V AC,1分钟(接触间);至少4000V AC,1分钟(接触与外壳间)。
    - 机械寿命:至少30,000次操作。
    - 电气寿命:至少10,000次操作。
    - 额定操作力:单极3.92N,双极5.39N。
    - 触点角度:30°。
    - 工作温度范围:非照明型号为–25°C至+70°C,照明型号为–25°C至+50°C。
    - 湿度:在40°C下90%~95%的湿度环境下持续96小时。
    - 振动与冲击:在指定频率范围内进行振动测试,冲击加速度达到50G(490m/s²)。
    - 防火等级:摇杆和外壳均符合UL94V-2/V-0标准。

    产品特点和优势


    系列JWS摇杆开关具有以下显著特点和优势:
    - 多样性:提供多种颜色和配置,以满足不同的应用需求。
    - 防护性:具有防尘和防止意外操作的保护屏障。
    - 紧凑性:小型尺寸适合空间受限的应用。
    - 安全性:采用铜银合金接触器,确保良好的导电性和可靠性。
    - 兼容性:符合多个安全认证标准,如UL、CSA和VDE。

    应用案例和使用建议


    应用场景:系列JWS摇杆开关广泛应用于电信设备、仪器仪表、自动化控制系统和消费电子产品中。例如,在电信交换机中用于电源管理,在自动化系统中用于控制设备状态,在智能家居中作为控制面板的一部分。
    使用建议:考虑到其较高的额定操作力,建议在设计电路时合理分配开关的使用频率。对于照明模型,如果需要在极端温度环境下使用,则建议进行额外的散热处理。此外,由于其高耐压强度,可以在高压环境中使用,但需注意不要超过其最大额定值。

    兼容性和支持


    兼容性:该产品与多种电子设备和系统兼容,适用于各种应用场景。厂商提供了全面的技术支持和服务,包括安装指导、维护服务等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触点氧化 | 清洁触点表面,必要时更换新触点 |
    | 开关动作不顺畅 | 检查内部是否有灰尘或异物,清洁内部 |

    总结和推荐


    系列JWS国际认证摇杆开关凭借其强大的电气性能、优良的防护能力和广泛的适用范围,在市场上具有很强的竞争优势。如果您正在寻找一款可靠的开关组件来满足您的特定需求,这一系列产品将是理想的选择。强烈推荐此系列的产品。

JWS11BAAF-A参数

参数
触点样式 SPST
电流额定值 10A
电气寿命 10000Cycles
机械寿命 30000Cycles
开关功能 On-Off
指示颜色 绿色
开关配置 SPST
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

JWS11BAAF-A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWS11BAAF-A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWS11BAAF-A JWS11BAAF-A数据手册

JWS11BAAF-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
