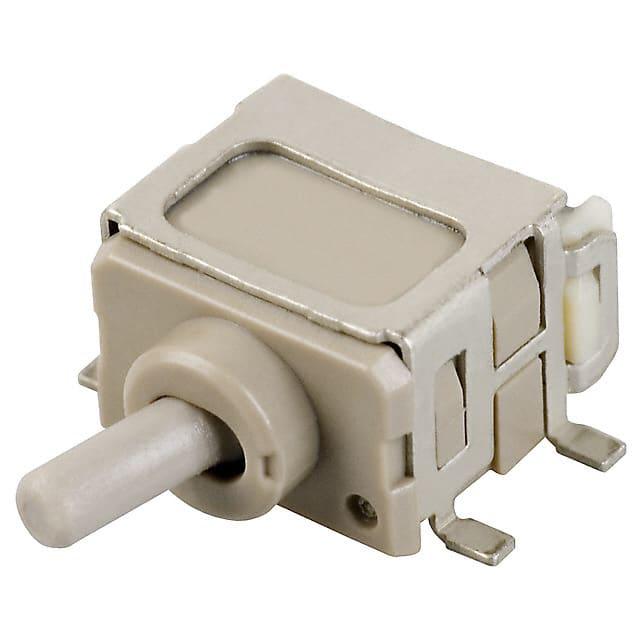

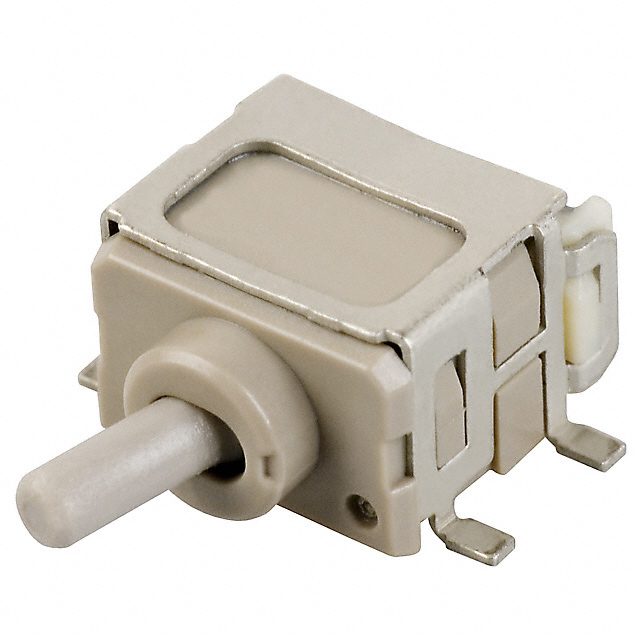

G3T12AH-R

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: 28V(DC) On-On 50000Cycles 28V 28V 3.81mm SPDT 贴片安装,黏合安装 11mm(长度)*7.5mm(高度)
供应商型号: TS-G3T12AH-R
供应商: 海外现货
标准整包数: 500
NKK SWITCHES 拨动开关 G3T12AH-R

G3T12AH-R概述


    产品简介


    产品名称: Series G3T Process Sealed Ultra-Miniature SMT Toggles
    制造商: NK Technologies(NKK)
    网址: [www.nkk.com](http://www.nkk.com)
    产品类型: 这是一款超小型表面贴装(SMT)滑动开关,具有密封处理工艺。它适用于手持设备和其他需要高密度安装的应用场景。该系列开关设计用于低电压、低电流逻辑电路,确保安全可靠的操作。
    主要功能:
    - 逻辑级操作:适用于逻辑电路,无危险能量输出。
    - 高密度安装:极轻重量为0.6克,适用于紧凑型设备。
    - 耐高温材料:聚苯硫醚(UL94V-0)外壳和基座,支持热风和红外再流焊工艺。
    - 防水防尘:通过一整套密封设计达到IP等级防护。
    应用领域:
    - 手持设备
    - 通讯设备
    - 医疗仪器
    - 工业控制面板

    技术参数


    - 电气容量(电阻负载):逻辑电平:最大0.4VA @ 28V AC/DC(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 接触电阻:最大80毫欧
    - 绝缘电阻:最小500兆欧@ 500V DC
    - 耐压强度:最小500V AC,持续1分钟
    - 机械寿命:至少50,000次操作
    - 电气寿命:至少50,000次操作
    - 标称操作力:瞬时开关1.6N,维持开关1.7N
    - 摆角:28度
    - 材料:
    - 操作按钮:聚苯硫醚(UL94V-0)
    - 壳体:聚苯硫醚(UL94V-0)
    - 密封圈:丁腈橡胶
    - 可移动触点:磷青铜镀金
    - 固定触点:磷青铜镀金
    - 基座:聚苯硫醚(UL94V-0)
    - 引脚:磷青铜镀金
    - 工作温度范围:–30°C ~ +85°C
    - 湿度范围:90% ~ 95%,在40°C下持续96小时
    - 振动测试:10 ~ 500Hz,峰值为1.5mm,经过6个角度方向,2小时
    - 冲击测试:50G(490m/s²),经过6个角度方向,每个方向5次

    产品特点和优势


    - 小巧紧凑:超小尺寸,适合高密度安装,适用于小型手持设备。
    - 自动化装配:提供带卷带和管式包装,符合EIA-481-D标准,便于自动化组装。
    - 耐高温:采用聚苯硫醚材料,可在高温环境下工作。
    - 防水防尘:采用一整套密封设计,实现IP等级防护。
    - 可靠性高:STC接触机制提供了更平稳、稳定的操作和卓越的逻辑级可靠性。
    - 便捷安装:多种安装方式,包括直立安装和角度安装,方便不同应用场景下的灵活使用。

    应用案例和使用建议


    应用案例:
    该开关常用于手持设备和工业控制面板。例如,在医疗设备中,该开关可用来切换不同的工作模式;在通讯设备中,可用于控制无线通信的开关。
    使用建议:
    - 在使用过程中,尽量避免长时间暴露在极端环境中,以延长使用寿命。
    - 定期检查和清洁,防止灰尘和湿气积累导致性能下降。
    - 在安装时,注意选择合适的安装位置,以减少机械应力对焊点的影响。

    兼容性和支持


    - 兼容性:该产品可与其他标准电子元件和设备兼容。
    - 支持和维护:NK Technologies提供了详细的技术支持文档,涵盖安装、调试和故障排除等各个方面。如有任何问题,可通过官网联系技术支持团队。

    常见问题与解决方案


    - 问题1:如何进行焊接?
    - 解决方案:建议使用再流焊工艺,详见补充部分中的焊接规范。

    - 问题2:如何进行清洁?
    - 解决方案:采用自动清洁工艺,参见补充部分中的清洁规范。

    - 问题3:如何检查安装质量?
    - 解决方案:在焊接过程中,通过检查焊点确保机械稳定性。

    总结和推荐


    综合评估:
    Series G3T Process Sealed Ultra-Miniature SMT Toggles是一款高性能的小型开关,具备诸多优势,如紧凑设计、高可靠性、耐高温和防尘防水特性。其独特的STC接触机制提供了出色的逻辑级可靠性,非常适合逻辑电路应用。
    推荐使用:
    强烈推荐在手持设备、通讯设备和工业控制面板等应用场景中使用该产品。其优异的设计和广泛的兼容性使其成为许多工程项目的理想选择。

G3T12AH-R参数

参数
指示颜色 -
最大交流触点电压 28V
最大直流触点电压 28V
电流额定值 -
电压额定值 28V(DC)
执行器长度 3.81mm
机械寿命 50000Cycles
开关功能 On-On
长*宽*高 11mm(长度)*7.5mm(高度)
通用封装 SPDT
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

G3T12AH-R厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

G3T12AH-R数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES G3T12AH-R G3T12AH-R数据手册

G3T12AH-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 6.1122 ¥ 51.9537
1000+ $ 5.5107 ¥ 46.841
库存: 2000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 25976.85
直接购买
加入购物车
