UB15NKG015F

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 On-Mom SPDT 矩形-22.40x16.20 1000000Cycles 28V 28V 绿色 200000Cycles SPDT 卡入式安装,按扣安装,焊接安装,面板安装 24mm(长度)*17.8mm(高度)
供应商型号: UB15NKG015F
供应商: 国内现货
标准整包数: 1

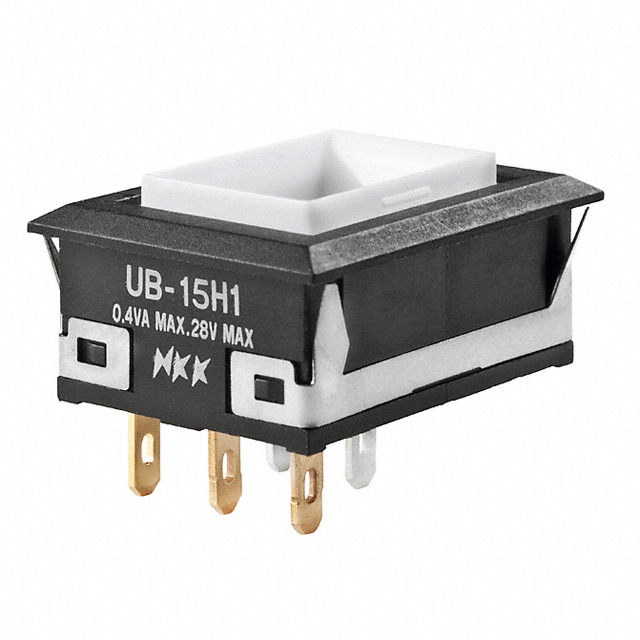

NKK SWITCHES 按钮开关 UB15NKG015F

UB15NKG015F概述


    产品简介


    Series UB低轮廓按钮是一款由NNK开关公司生产的开关类产品。它广泛应用于各种电子设备中,尤其是在需要紧凑设计且高性能操作的场合。这些按钮具有多种形态和功能,包括常闭、常开以及组合电路,能够适应不同的控制需求。

    技术参数


    - 电气能力(电阻负载):银材质的最大功率为5A @ 125/250V AC 或 5A @ 30V DC;金材质的最大逻辑级别为0.4VA @ 28V AC/DC。
    - 其他评级:接触电阻银材质不超过50毫欧姆,金材质不超过100毫欧姆;绝缘电阻最低为200兆欧姆@500V DC;介电强度最小为1000V AC @1分钟。
    - 机械寿命:瞬时操作不少于1,000,000次;转换操作不少于200,000次。
    - 电气寿命:银材质不少于10,000次操作;银材质在3A @ 125V AC下的电阻负载不少于100,000次操作;金材质不少于200,000次操作。
    - 额定操作力:单极情况下方形为1.9N,矩形为1.9N;双极情况下方形为2.55N,矩形为3.1N。
    - 材料与涂层:外壳/前板采用玻璃纤维增强尼龙(UL94V-0),安装框架采用不锈钢,可移动接触器采用磷青铜,固定触点采用银合金或镀金铜,端子采用镀银或镀金磷青铜。

    产品特点和优势


    Series UB低轮廓按钮的主要优势在于其独特的设计,包括双色LED提供清晰指示、快速切换的灵敏接触机制、适合紧凑应用的PCB可安装性及短体设计。此外,其防水防尘等级也使得它在恶劣环境下也能稳定运行。

    应用案例和使用建议


    Series UB按钮适用于各类电子设备,如工业控制系统、自动化设备和消费电子产品等。考虑到这些应用的特点,建议在安装过程中仔细检查电路连接,确保接线正确无误。同时,应保持设备清洁,避免灰尘和湿气对设备的影响。

    兼容性和支持


    Series UB按钮兼容多种电子设备和系统,支持标准和定制化要求。制造商提供了详细的安装指导和技术支持服务,确保客户在使用过程中得到充分的技术支持。

    常见问题与解决方案


    - Q: 设备启动后不亮
    A: 检查LED的电源电压是否符合规格要求,或者LED是否损坏。
    - Q: 按钮动作不顺畅
    A: 检查内部是否有杂物阻碍,必要时拆卸清洗。
    - Q: 长期使用后出现接触不良
    A: 可能是由于氧化导致,清洁触点并重新组装可以改善这一情况。

    总结和推荐


    综上所述,Series UB低轮廓按钮凭借其独特的设计、高可靠性和广泛应用范围,在市场上具备较强的竞争优势。对于需要高性能按钮的应用场景,此产品是一个值得推荐的选择。

UB15NKG015F参数

参数
开关功能 On-Mom
机械寿命 1000000Cycles
电气寿命 200000Cycles
指示颜色 绿色
最大交流触点电压 28V
电流额定值 -
最大直流触点电压 28V
开关配置 SPDT
执行器类型 帽盖
面板开孔尺寸 矩形-22.40x16.20
长*宽*高 24mm(长度)*17.8mm(高度)
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

UB15NKG015F厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15NKG015F数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15NKG015F UB15NKG015F数据手册

UB15NKG015F封装设计

查看详情并下载
Symbol
Footprint
3D Model
