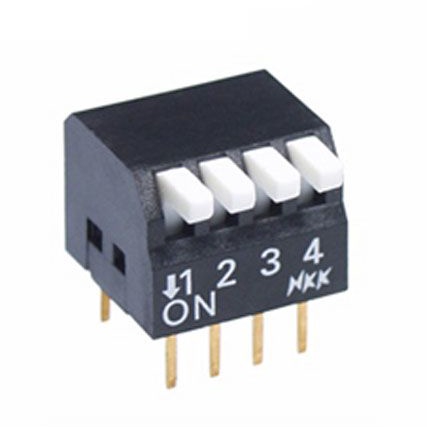

JS0304PP4-S

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) 7.62mm 2000Cycles 2000Cycles 25mA DIP 通孔安装 11.33mm(长度)*9.2mm(高度)
供应商型号: JS0304PP4-S
供应商: 国内现货
标准整包数: 1
NKK SWITCHES 拨码开关 JS0304PP4-S

JS0304PP4-S概述

    JS01 & JS03 Ultra-Miniature Slide & Piano DIP 技术手册

    产品简介


    JS01 和 JS03 系列超小型滑动及钢琴型直插式开关(DIP)是专为低电压低电流电路设计的电子元件。该系列开关提供滑动型和钢琴型两种类型的执行器,适用于各种紧凑空间的应用场合,如手持设备、智能家居系统、工业控制系统等领域。

    技术参数


    - 电气能力:电阻负载下,切换额定值为 25mA@24VDC;非切换额定值为 0.1A@50VDC。
    - 其他额定值:
    - 接触电阻:最大 50 毫欧姆
    - 绝缘电阻:最小 100 兆欧姆(500V DC)
    - 介电强度:最低 500V AC,持续 1 分钟
    - 机械寿命:最低 2,000 次操作
    - 电气寿命:最低 2,000 次操作
    - 总行程:滑动执行器为 0.8 mm;钢琴执行器为 2.9 mm
    - 材料与工艺:
    - 滑动执行器:玻璃纤维增强聚酰胺,UL94V-0 级防火材料
    - 钢琴执行器:玻璃纤维增强 PBT,UL94V-0 级防火材料
    - 基座:同上
    - 接触材料:铍铜镀金;磷青铜镀金
    - 引脚材料:黄铜镀金;磷青铜镀金
    - 环境数据:
    - 工作温度范围:-25°C 至 +70°C
    - 湿度:40°C 下 90%-95% 相对湿度持续 96 小时
    - 振动:频率范围 10 Hz 至 55 Hz,峰值加速度 1.5 mm,各方向振动 2 小时
    - 冲击:加速度 50G(490 m/s²),六个方向各承受 5 次冲击
    - PCB 加工:
    - 波峰焊接:推荐
    - 手动焊接:参见附录
    - 清洁:设备未进行密封处理,需局部清洁
    - 标准与认证:
    - 阻燃等级:盖板与基座均为 UL 94V-0 认证
    - 未通过 UL 认证和 CSA 认证测试

    产品特点和优势


    1. 双滑动接触机制:提供光滑操作和平稳高接触可靠性。
    2. 金镀层接触:防止氧化和硫化,确保稳定接触电阻。
    3. 阻燃材料:使用自熄灭 UL94V-0 认证材料,提供高弧抗性和高绝缘电阻。
    4. 倾斜引脚:确保 PCB 安装稳固,防止波峰焊接过程中脱落。
    5. 标准间距:符合标准 0.100 英寸(2.54 mm)PCB 网格。
    6. 堆叠式设计:端到端可堆叠。

    应用案例和使用建议


    - 应用案例:应用于手持设备、智能家居系统和工业控制系统中,作为低电压低电流电路的关键部件。
    - 使用建议:
    - 在进行焊接时,务必确保开关处于 OFF 位置。
    - 使用酒精溶液局部清洁。
    - 根据具体需求选择合适的安装方式(如滑动执行器或钢琴执行器)。


    兼容性和支持


    - 兼容性:适用于符合标准间距的 PCB 板,能够与同类设备和系统兼容。
    - 支持:制造商提供详细的波峰焊接和手动焊接指导,以及清洁指南。

    常见问题与解决方案


    - Q1:如何确保开关在焊接时不移位?
    - A1:使用倾斜引脚确保焊接稳固,且焊接时保持开关处于 OFF 位置。
    - Q2:如何清洁开关?
    - A2:使用酒精溶液局部清洁,避免水洗或浸入液体。
    - Q3:如何选择合适的型号?
    - A3:根据应用需求选择适当的安装方式(滑动执行器或钢琴执行器),并根据所需位置数量选择合适型号。

    总结和推荐


    JS01 和 JS03 系列超小型滑动及钢琴型直插式开关凭借其独特的设计和卓越的性能,成为适用于低电压低电流电路的理想选择。其优越的机械和电气寿命,以及广泛的适用范围使其在市场上具有较强的竞争力。建议在需要高可靠性、紧凑设计的应用场合优先考虑此产品。

JS0304PP4-S参数

参数
引脚总间距 7.62mm
电流额定值 25mA
电压额定值 24V(DC)
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
长*宽*高 11.33mm(长度)*9.2mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装
