首页  >  产品百科  >  UB15NBKG01N

UB15NBKG01N

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches按钮开关, 印刷电路板安装, 关-(关)操作, 无指示灯, 单刀双掷
供应商型号: 360-3467-ND
供应商: Digi-Key
标准整包数: 1

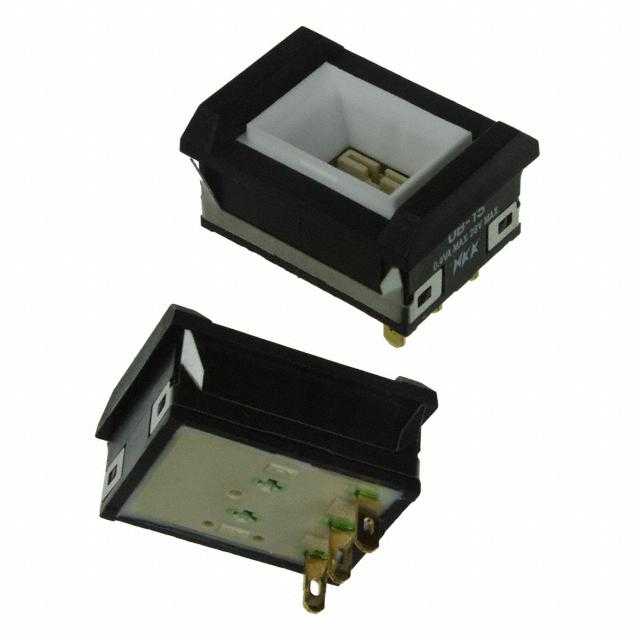

NKK SWITCHES 按钮开关 UB15NBKG01N

UB15NBKG01N概述


    产品简介


    Series UB Low Profile Pushbuttons
    Series UB低轮廓按钮开关是用于多种控制应用的小巧紧凑型开关。此系列开关以其高性能和多样化配置而著称,适用于广泛的工业和商业场合。它们主要应用于需要稳定操作和精确控制的场合,如机械设备、自动化系统、通信设备等。

    技术参数


    - 电气容量(电阻负载)
    - 功率级别(银):5A @ 125/250V AC 或 5A @ 30V DC
    - 逻辑级别(金):0.4VA最大值 @ 28V AC/DC最大值(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)

    - 其他评级
    - 接触电阻:银的最大为50毫欧姆;金的最大为100毫欧姆
    - 绝缘电阻:在500V DC下最小为200兆欧姆
    - 介电强度:1,000V AC最小,在接触间持续至少1分钟;1,500V AC最小,在接触与外壳之间持续至少1分钟
    - 机械寿命:瞬时动作最少1,000,000次;交替动作最少200,000次
    - 电气寿命:银的最少10,000次;带3A @ 125V AC电阻负载的银最少100,000次;金最少200,000次

    - 标称操作力
    - 单极:方形和矩形均为1.9N
    - 双极:方形为2.55N,矩形为3.1N
    - 接触时间
    - 断开先于闭合
    - 行程
    - 预行程:0.067英寸(1.7mm);超行程:0.024英寸(0.6mm);总行程:0.091英寸(2.3mm)

    产品特点和优势


    - 颜色和发光:红绿双色和琥珀蓝双色提供标准或定制的铭文,超级明亮的LED提供均匀且明亮的照明效果。
    - 安装灵活性:结合PCB可焊性与短小的体积,使得该开关在紧凑型应用中非常实用。
    - 响应速度:快速接通和断开的设计减少了电弧产生,延长了电气寿命。
    - 可靠性:独立的锁定机制提供了电路状态的可见和触觉指示。
    - 耐环境性:通过多项环境测试,能够在-25°C至+50°C的温度范围内稳定工作,湿度高达95%。

    应用案例和使用建议


    - 工业自动化:在工业机器人、自动控制设备中作为操作按钮。
    - 办公设备:适用于各类电子设备的操作面板。
    - 交通运输:列车控制系统中的紧急停机按钮。
    - 建议使用:确保在使用前对操作条件进行检查,尤其是在高温或高湿环境下应定期维护,以保证开关的可靠性和使用寿命。

    兼容性和支持


    - 兼容性:适用于各种类型的面板安装,包括矩形和方形安装,支持插件式和焊接式连接。
    - 认证:符合UL94V-0、UL、cULus和CSA等安全标准。

    常见问题与解决方案


    - Q:LED灯不亮?
    - A: 检查电源电压是否符合要求,确保正确连接外部电源。
    - Q:接触不良?
    - A: 清洁或更换接触点,确保接触点清洁无污染。

    总结和推荐


    Series UB Low Profile Pushbuttons 是一款高性能的开关,其特点在于坚固耐用、电气寿命长和操作稳定。无论是在工业还是日常环境中,这些特点都使其成为理想的控制元件。总体而言,这款产品在市场上的竞争力很强,值得推荐给需要高可靠性的应用场合。

UB15NBKG01N参数

参数
执行器类型 帽盖
电流额定值 -
机械寿命 1000000Cycles
指示颜色 -
最大交流触点电压 28V
电气寿命 200000Cycles
开关功能 开-瞬时
最大直流触点电压 28V
开关配置 SPDT
面板开孔尺寸 矩形-22.40x16.20
长*宽*高 17.8mm(长度)*8.6mm(高度)
通用封装 SPDT
安装方式 卡入式安装,面板安装
零件状态 在售

UB15NBKG01N厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15NBKG01N数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15NBKG01N UB15NBKG01N数据手册

UB15NBKG01N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.5644 ¥ 72.3692
10+ $ 7.1209 ¥ 59.5929
25+ $ 6.7142 ¥ 56.1898
50+ $ 6.4222 ¥ 53.7459
100+ $ 6.1423 ¥ 51.4037
250+ $ 5.7903 ¥ 48.458
500+ $ 5.537 ¥ 46.3376
1000+ $ 5.2942 ¥ 44.3061
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 72.36
直接购买
加入购物车
