首页  >  产品百科  >  JWLW21RA2A

JWLW21RA2A

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: 开-关 DPST 25000Cycles 25000Cycles 16A(AC) DPST 卡入式安装,焊接安装,面板安装
供应商型号: JWLW21RA2A
供应商: 国内现货
标准整包数: 1

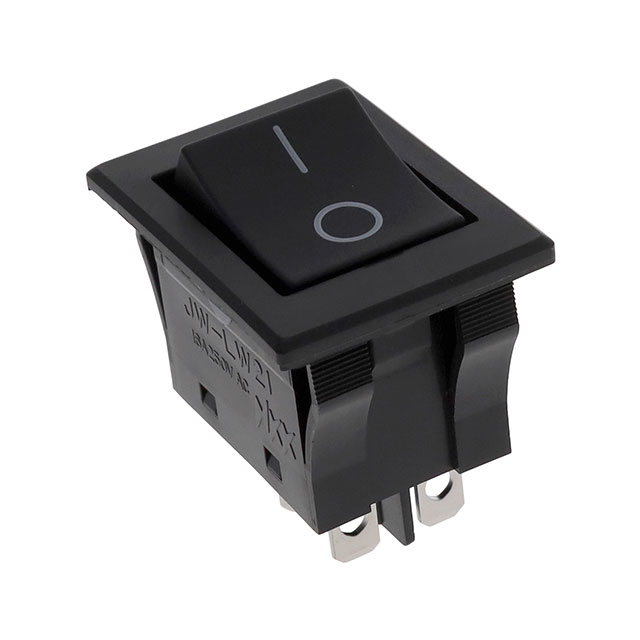

NKK SWITCHES 翘板开关 JWLW21RA2A

JWLW21RA2A概述

    High Inrush 10 & 16 Amp Rockers Series JW



    1. 产品简介



    High Inrush 10 & 16 Amp Rockers Series JW 是一款高性能的拨动开关,主要设计用于承受高瞬态电流的场合。这些开关具有多种型号,适用于不同的电气负载和环境条件,广泛应用于工业自动化、电信设备、电力控制等领域。系列产品包括JWM、JWMW(面板密封型)、JWL和JWLW(双极双掷型)等多种选择,每种型号都针对特定的应用需求进行了优化。


    2. 技术参数



    - 电气容量(电阻负载):10A @ 125/250V AC(JWM与JWMW型号);10A @ 30V DC(JWMW型号);16A @ 125/250V AC(JWL与JWLW型号);5A @ 72V DC(电信应用)。
    - 其他额定值:
    - 接触电阻:JWM和JWMW最大为10毫欧姆;JWL和JWLW最大为20毫欧姆。
    - 绝缘电阻:最小为1,000兆欧姆 @ 500V DC。
    - 耐压强度:在接触间最小为2,000V AC,持续1分钟;在接触和外壳间最小为4,000V AC,持续1分钟。
    - 机械寿命:最少25,000次操作。
    - 电气寿命:最少25,000次操作。
    - 额定操作力:JWM和JWMW单极:3.92N;双极:7.84N;JWL单极:5.00N;双极:10.00N;JWLW双极:10.00N。
    - 投掷角度:26°。


    3. 产品特点和优势



    - 高瞬态电流处理能力:特别设计以处理高瞬态电流,适用于大功率应用。
    - 双重认证:JWM型号获得TV-5评级,JWL型号获得TV-8评级,符合UL、CSA和VDE标准。
    - 防护等级:JWMW和JWLW型号达到IP67防护等级,满足IEC60529标准,具备良好的防水防尘性能。
    - 独特的构造:专门设计以断开轻触点焊接,增加电气寿命,并采用环氧树脂密封端子以防止污染。


    4. 应用案例和使用建议



    - 应用案例:该系列开关在工业自动化控制系统、通信设备、电力系统等领域得到广泛应用。例如,在电力控制设备中,用于电机启动和停止控制,确保高可靠性。
    - 使用建议:
    - 安装时避免在水平面上安装,尤其是在频繁溅水的环境中,推荐30度角以上的安装方式。
    - 在安装前确保密封垫均匀分布于开关的边框下,以保证密封效果。
    - 避免在冷冻环境下水平安装,以防水分积聚导致密封失效。


    5. 兼容性和支持



    - 兼容性:本系列产品与多种电子元器件和设备兼容,适用于广泛的电路设计。其IP67防护等级使得它们能够在恶劣环境中可靠工作。
    - 支持与维护:制造商提供详尽的技术文档和客户支持,以帮助用户正确安装和维护产品。此外,还提供了详细的安装指南和故障排查手册。


    6. 常见问题与解决方案



    - 问题1:安装后无法正常工作。
    - 解决方案:检查接线是否正确,确认密封垫是否正确安装。必要时重新调整安装角度。
    - 问题2:操作力过大。
    - 解决方案:检查开关是否安装得当,适当调整安装位置或重新安装。
    - 问题3:灰尘积聚影响操作。
    - 解决方案:定期清洁开关周围的环境,确保无尘环境。


    7. 总结和推荐



    综上所述,High Inrush 10 & 16 Amp Rockers Series JW 系列开关具有卓越的电气特性和高可靠性,非常适合在高瞬态电流环境中使用。该系列产品以其高耐压能力、长使用寿命和优良的防护性能,成为了许多关键应用的理想选择。强烈推荐此系列产品给需要高性能拨动开关的工程师和技术人员。

JWLW21RA2A参数

参数
电气寿命 25000Cycles
机械寿命 25000Cycles
开关功能 开-关
指示颜色 -
开关配置 DPST
触点样式 DPST
电流额定值 16A(AC)
安装方式 卡入式安装,焊接安装,面板安装
零件状态 在售
包装方式 散装,托盘

JWLW21RA2A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWLW21RA2A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWLW21RA2A JWLW21RA2A数据手册

JWLW21RA2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 52.03
库存: 184
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 52.03
直接购买
加入购物车
