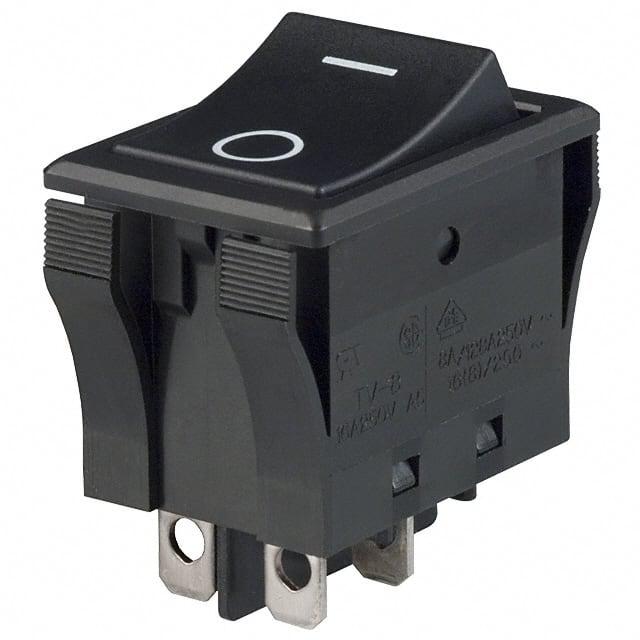

JWL21RA1A

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-Off DPST 25000Cycles 25000Cycles 16A DPST 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: JWL21RA1A
供应商: TME
标准整包数: 1
NKK SWITCHES 翘板开关 JWL21RA1A

JWL21RA1A概述

    高涌流10及16安培摇杆开关系列JW

    产品简介


    本系列高涌流摇杆开关由NKKS公司生产,型号为JWM、JWMW、JWL和JWLW。这些摇杆开关专为处理大电流瞬态负载而设计,具有额定电流分别为10安培和16安培的版本,适用于多种电气应用场合。它们广泛应用于工业控制、配电系统、通信设备等领域。

    技术参数


    - 电气容量:10安培 @ 125/250V交流电(适用于JWM和JWMW模型);16安培 @ 125/250V交流电(适用于JWL和JWLW模型)
    - 直流电电气容量:5安培 @ 72V直流电(适用于电信应用)
    - 接触电阻:JWM和JWMW模型最大10毫欧姆;JWL和JWLW模型最大20毫欧姆
    - 绝缘电阻:最小1000兆欧姆 @ 500伏直流电
    - 介电强度:最小2000伏交流电,持续1分钟(触点间),最小4000伏交流电,持续1分钟(触点和外壳之间)
    - 机械寿命:至少25000次操作
    - 电气寿命:至少25000次操作
    - 标称操作力:JWM和JWMW单极10N,双极15.68N;JWL单极10N,双极20N;JWLW双极20N
    - 转换角度:26°

    产品特点和优势


    - TV等级认证:JWM模型通过TV-5等级认证,JWL模型通过TV-8等级认证,使其能够承受高涌流条件。
    - 防护等级:JWMW和JWLW型号面板密封版本符合IP67标准,提供防尘防水保护。
    - 增强的绝缘性能:外部绝缘屏障提高了绝缘电阻和介电强度。
    - 抗粘连设计:独特的结构设计可以有效防止接触点焊接。
    - 长寿命:特别设计的板片减少了接触点的跳动,延长了电气寿命。
    - 环保材料:所有部件均采用符合UL94V-0标准的阻燃材料制成。

    应用案例和使用建议


    - 应用场景:用于工业控制设备、自动化设备、配电系统等。例如,高压断路器控制、电气机柜内电源开关等。
    - 使用建议:安装时确保环境清洁,避免长时间暴露于大量灰尘环境中。推荐在可能的情况下,将开关垂直安装以避免内部积水。进行面板安装时,确保压力均匀施加,且安装后无空隙。

    兼容性和支持


    - 兼容性:这些开关与其他标准电气接线方式兼容,可以轻松集成到现有系统中。
    - 支持与维护:厂商提供详尽的技术文档和支持服务,包括安装指南、维护手册和故障排除指南。

    常见问题与解决方案


    - Q: 如何正确安装开关?
    - A: 安装前需清洁开关边缘,确保与面板平整安装,避免挤压不当导致损坏。

    - Q: 如何处理高涌流?
    - A: 选择适合的开关型号(如JWM和JWL),这些型号经过特别设计,可有效应对高涌流条件。

    - Q: 开关长时间不使用会出问题吗?
    - A: 开关设计寿命长,但为了保持最佳性能,建议定期检查并清理。

    总结和推荐


    高涌流10及16安培摇杆开关系列JW以其强大的性能、可靠的设计和广泛的适用性,在工业电气应用中表现出色。我们强烈推荐这一系列产品给需要高效、高可靠性的电子设备制造商和系统集成商。

JWL21RA1A参数

参数
机械寿命 25000Cycles
开关功能 On-Off
指示颜色 -
开关配置 DPST
触点样式 DPST
电流额定值 16A
电气寿命 25000Cycles
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

JWL21RA1A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWL21RA1A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWL21RA1A JWL21RA1A数据手册

JWL21RA1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.1095 ¥ 112.6554
2500+ $ 10.644 ¥ 86.1942
库存: 10
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 112.65
直接购买
加入购物车
