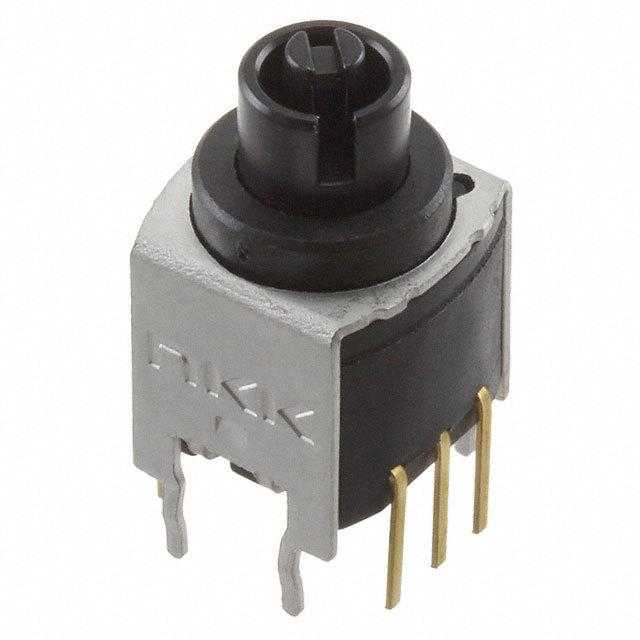

NR01103ANG13

产品分类: 旋转开关
厂牌: NKK SWITCHES
产品描述: SP3T 固定 1 28V 非短路(BBM) 插件 通孔安装
供应商型号: 2828595
供应商: 海外现货
标准整包数: 1
NKK SWITCHES 旋转开关 NR01103ANG13

NR01103ANG13概述

    NR01系列密封旋转开关技术手册

    产品简介


    NR01系列是新型的小型化密封旋转开关,具备正向且清晰的定位(detent)。适用于逻辑电平电路,主要应用于电源控制设备、测量仪器、电信设备、医疗设备以及教学终端等领域。该系列开关以其紧凑的设计、可靠的接触机制和优异的操作特性脱颖而出,适用于对空间有限制的应用场合。

    技术参数


    NR01系列的主要技术参数如下:
    - 电气容量:最大0.4VA @ 28V AC/DC(适用范围为0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 接触电阻:最大100毫欧
    - 绝缘电阻:最小100兆欧 @ 500V DC
    - 耐压强度:最低500V AC持续1分钟
    - 机械寿命:至少30,000次循环
    - 电气寿命:至少10,000次循环
    - 额定操作扭矩:0.02Nm(0.177 lb•in)
    - 索引角度:45°,适用于3、4、5位置
    - 终端间距:0.100” x 0.100” (2.54mm x 2.54mm),符合标准PC板格子间距

    产品特点和优势


    - 紧凑设计:采用玻璃纤维增强聚酯(PBT)外壳和尼龙材料基座,实现了小体积高密度安装。
    - 接触可靠性:采用双翼分叉式自清洁接触机制,提供出色的逻辑电平可靠性。
    - 耐用性强:机械寿命长达30,000次循环,电气寿命达10,000次循环。
    - 环境适应性:可在–25°C至+70°C温度范围内工作,且通过了高强度振动和冲击测试。

    应用案例和使用建议


    NR01系列适用于各种小型电子设备,如手持自动化设备、测量仪器等。实际应用中应注意以下几个方面:
    - 使用带法兰的旋钮以防止旋钮从开关上脱落。
    - 焊接时建议采用波峰焊接,预热温度110°C,预热时间40秒,峰值温度270°C,峰值时间6秒。
    - 自动清洁后需按规范进行清洗处理,避免污染。

    兼容性和支持


    NR01系列旋转开关具有良好的兼容性,适用于大多数逻辑电平电路。制造商提供了详尽的技术支持文档,用户可以通过官方网站获取更多信息和支持服务。

    常见问题与解决方案


    - Q: 如何正确安装旋钮?
    - A: 推荐使用带有法兰的旋钮(型号AT3009),并确保旋钮下方紧贴面板安装。
    - Q: 焊接过程中需要注意哪些细节?
    - A: 使用波峰焊接时,务必遵循推荐的预热和焊接参数,确保焊接质量。
    - Q: 如何处理开关的清洗?
    - A: 按照补充部分中的清洗规范进行自动化清洗,避免手动清洗导致污染。

    总结和推荐


    NR01系列旋转开关凭借其独特的设计、可靠的功能和广泛的适用范围,在众多同类产品中脱颖而出。尤其适合需要紧凑、高密度安装且要求高接触可靠性的应用场景。总体来说,强烈推荐这款产品用于各类逻辑电平电路。
    综上所述,NR01系列旋转开关不仅具备出色的性能和可靠性,而且操作简便,易于维护,是值得信赖的选择。

NR01103ANG13参数

参数
最大直流触点电压 -
转档方式 固定
触点时间 非短路(BBM)
引脚数量 -
每层极数 1
开关功能 -
开关配置 SP3T
最大交流触点电压 28V
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售

NR01103ANG13厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

NR01103ANG13数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 旋转开关 NKK SWITCHES NR01103ANG13 NR01103ANG13数据手册

NR01103ANG13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 102.5539
5+ ¥ 98.4517
10+ ¥ 91.8883
20+ ¥ 90.2474
50+ ¥ 90.2474
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 102.55
直接购买
加入购物车
