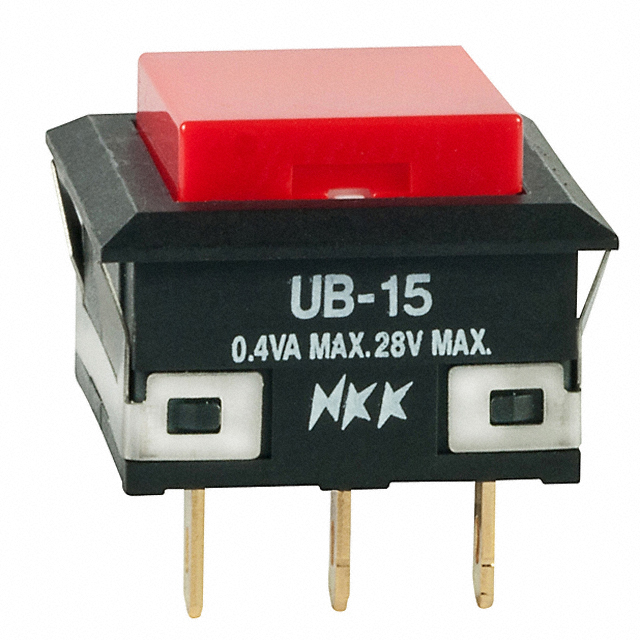

UB15KKG01N-C

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 按钮,方形 On-Mom SPDT 方形-16.20x16.20 1000000Cycles 28V 28V 200000Cycles SPDT 卡入式安装,按扣安装,焊接安装,面板安装 17.8mm(长度)*8.6mm(高度)
供应商型号: 360-3863-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 UB15KKG01N-C

UB15KKG01N-C概述

    # 系列UB低剖面按钮开关产品技术手册

    产品简介


    系列UB低剖面按钮开关是一款广泛应用于各种工业和消费电子领域的高性能开关设备。该系列产品主要包括三种主要类型:触控按钮、带锁按钮以及拨动式按钮。这些开关以其紧凑的设计、耐用性和多样化功能著称,适用于需要高可靠性的控制面板设计。典型应用包括医疗设备、自动化控制系统、家用电器及通信设备等领域。
    主要功能
    - 支持单极和双极电路配置。
    - 提供多种触点材料选择(银合金或镀金铜)以满足不同电气需求。
    - 内置LED指示灯选项,支持红绿、黄蓝等多种颜色组合。
    应用领域
    - 医疗器械
    - 自动化控制
    - 家用电器
    - 通信设备

    技术参数


    以下为系列UB低剖面按钮开关的关键技术规格:
    | 参数名称 | 规格值 |

    | 电气容量 | 银触点:5A @ 125/250V AC 或 5A @ 30V DC |
    逻辑电平:0.4VA最大 @ 28V AC/DC最大 |
    | 接触电阻 | 银:50毫欧姆最大;金:100毫欧姆最大 |
    | 绝缘电阻 | 200兆欧姆最小 @ 500V DC |
    | 介电强度 | 接触间:1000V AC最低;接触与外壳间:1500V AC最低 |
    | 机械寿命 | 按下式:1百万次;交替动作式:20万次 |
    | 电气寿命 | 银:1万次;镀金银:20万次 |
    | 标准操作力 | 单极:1.9N(方形/矩形);双极:2.55N(方形) |
    | 行程 | 预行程:1.7mm;过行程:0.6mm;总行程:2.3mm |
    | 材料与表面处理 | 外壳/面板:玻璃纤维增强聚酰胺(UL94V-0) |
    工作环境条件:
    - 温度范围:带灯:-25°C 至 +50°C;无灯:-20°C 至 +70°C
    - 湿度:90%-95%湿度持续96小时 @ 40°C

    产品特点和优势


    系列UB低剖面按钮开关的独特之处在于其结合了紧凑尺寸与高性能表现的能力,使其成为众多高端设备的理想选择。以下是该产品的关键优势:
    - 紧凑设计:适合空间有限的应用场合。
    - 敏感触发反馈:快速闭合和断开特性减少了电弧产生并延长使用寿命。
    - 多样化配置:支持亮灯与非亮灯版本,并提供多种颜色及符号选项。
    - 可靠的耐久性:经过严格测试确保长期稳定运行。
    - 广泛的兼容性:易于集成至现有系统中。

    应用案例和使用建议


    应用案例
    1. 医疗器械
    在呼吸机或监护仪上作为紧急停止按钮使用。

    2. 智能家居设备
    用于空调遥控器上的模式切换键。
    3. 工厂自动化
    工业机器人工作站的操作面板控制按钮。
    使用建议
    - 对于需要频繁操作的场景,优先考虑采用带有锁定机制的产品。
    - 如果需要长时间保持开启状态,则可以选择具有保持功能的型号。
    - 在安装过程中应注意正确方向以避免损坏内部组件。

    兼容性和支持


    本系列产品已通过多项国际认证标准,包括UL、CSA等安全认证,确保符合全球范围内市场的合规要求。此外,制造商还提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常工作 | 检查接线是否牢固以及电源供应是否正常 |
    | LED灯光不亮 | 更换电池或检查电路连接情况 |
    | 按钮按压手感变差 | 清理按钮表面灰尘并重新润滑 |

    总结和推荐


    总体而言,系列UB低剖面按钮开关凭借其卓越的性能、多样化的功能及合理的价格定位,在同类产品中占据领先地位。无论是从设计灵活性还是实际应用效果来看,这都是一款值得信赖的选择。因此,强烈推荐给那些正在寻找高品质工业级控制元件的专业人士。

UB15KKG01N-C参数

参数
指示颜色 -
开关配置 SPDT
电气寿命 200000Cycles
面板开孔尺寸 方形-16.20x16.20
开关功能 On-Mom
最大直流触点电压 28V
电流额定值 -
机械寿命 1000000Cycles
执行器类型 按钮,方形
最大交流触点电压 28V
长*宽*高 17.8mm(长度)*8.6mm(高度)
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 托盘

UB15KKG01N-C厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15KKG01N-C数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15KKG01N-C UB15KKG01N-C数据手册

UB15KKG01N-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
