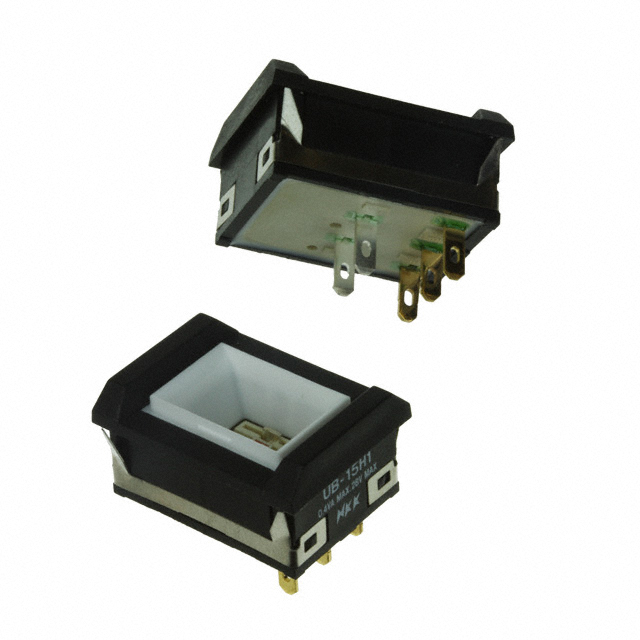

UB15NBKG015C

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 On-Mom SPDT 矩形-22.40x16.20 1000000Cycles 28V 28V 红色 200000Cycles SPDT 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: UB15NBKG015C-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 UB15NBKG015C

UB15NBKG015C概述


    产品简介


    Series UB低轮廓按钮开关是一种高性能的开关装置,适用于各种工业和商业应用。这类按钮开关具备单极和双极配置选项,包括直插式和PCB板式安装。它们主要用于信号控制、紧急停止、方向切换等关键应用场合。这款低轮廓按钮开关以其小巧的体积和高可靠性而著称,能够在紧凑的空间内提供稳定的性能。

    技术参数


    - 电气容量(电阻负载):银质接触器为5A @ 125/250V AC 或 5A @ 30V DC;金质接触器为0.4VA最大值 @ 28V AC/DC最大值(适用范围为0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他额定值:
    - 接触电阻:银质为50毫欧姆最大值;金质为100毫欧姆最大值
    - 绝缘电阻:最小值为200兆欧姆 @ 500V DC
    - 介电强度:在1分钟内,最小值为1000V AC在触点间,1500V AC在触点与外壳之间
    - 机械寿命:瞬时操作至少100万次;交替动作至少20万次
    - 电气寿命:银质为1万次;带3A @ 125V AC电阻负载的银质为10万次;金质为20万次
    - 标称操作力:单极:方形为1.9N,矩形为1.9N;双极:方形为2.55N,矩形为3.1N
    - 接触时机:断开前接通
    - 行程:预行程为1.7mm;过行程为0.6mm;总行程为2.3mm
    材料与完成度
    - 外壳/边框:玻璃纤维增强尼龙(UL94V-0)
    - 焊入框架:不锈钢
    - 可移动接触器:磷青铜
    - 可移动触点:银合金或镀金铜
    - 固定触点:银合金或镀金铜
    - 开关端子:磷青铜镀银或镀金
    - 灯端子:镀银黄铜
    - 基座:玻璃纤维增强液晶聚合物(UL94V-0)
    环境数据
    - 工作温度范围:带照明为-25°C至+50°C(-13°F至+122°F);不带照明为-20°C至+70°C(-4°F至+158°F)
    - 湿度:在40°C(104°F)下湿度90%~95%持续96小时
    - 振动:频率范围为10 Hz至55 Hz,峰值幅度为1.5 mm,持续1分钟,三个不同方向上各持续2小时
    - 冲击:加速度为50G(490 m/s²),在六个不同方向上各进行5次冲击

    产品特点和优势


    - 红绿和琥珀蓝双色选择,标准或定制的标志。
    - 超亮LED灯提供均匀的亮度,适合各种光照需求。
    - 高亮度或超亮LED灯,颜色包括红色、琥珀色、绿色、蓝色或白色,可选面光或点光形式,加上方形或矩形型号。
    - 结合PCB安装能力及短体设计,适用于紧凑空间的应用。
    - 小型后板尺寸便于在狭窄空间内的嵌入式安装。
    - 快速闭合和断开的特征限制了电弧产生,延长电气寿命。
    - 单独于开关机制的闩锁机制提供了电路状态的可见和触觉反馈。
    - 终端用环氧树脂密封以防止污染物进入。

    应用案例和使用建议


    应用案例
    - 用于机器的控制面板中,作为启动/停止按钮。
    - 在自动化设备中作为紧急停机按钮。
    - 用于需要视觉和触觉反馈的工业控制系统。
    使用建议
    - 确保在组装过程中正确插入并锁定到面板中,以避免因不当安装而导致故障。
    - 使用外部电源为LED供电,确保在连接LED之前检查电压范围,如有需要,应加入适当的限流电阻。
    - 定期清洁,保持良好的工作状态。使用酒精基溶液局部清洗,避免长时间浸泡在水中。

    兼容性和支持


    - 这些开关支持焊锡波峰焊接和手工焊接工艺,焊接时间和温度建议见补充资料。
    - 设备未经过加工密封处理,需用手动方法局部清洗。
    - 标准和认证:根据订单情况,UL、CSA等认证是必需的。具体型号、评级和订购说明见通用规格页。

    常见问题与解决方案


    - 问题:无法点亮LED灯。
    - 解决方案:确认LED的正负极是否接对了,并且检查是否有足够的电流通过。如果问题仍然存在,可能需要更换LED或增加一个限流电阻。
    - 问题:按钮按下时没有反应。
    - 解决方案:检查内部机械部分是否有损坏或卡住。如果内部结构完好,则可能是电气连接不良或线路存在问题,需要重新检查连接。

    总结和推荐


    总体而言,Series UB低轮廓按钮开关是一款性能稳定、功能多样的开关设备,特别适合于需要高可靠性的工业环境。由于其广泛的适应性、出色的耐用性和易用性,推荐给需要精确控制、频繁使用的场合。对于需要在狭窄空间内工作的应用,它尤其是一个理想的选择。然而,在使用前请务必遵循制造商提供的指导和安全措施,以确保最佳的操作效果和长期的可靠性。

UB15NBKG015C参数

参数
最大直流触点电压 28V
电流额定值 -
开关功能 On-Mom
开关配置 SPDT
电气寿命 200000Cycles
最大交流触点电压 28V
面板开孔尺寸 矩形-22.40x16.20
执行器类型 帽盖
机械寿命 1000000Cycles
指示颜色 红色
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

UB15NBKG015C厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15NBKG015C数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15NBKG015C UB15NBKG015C数据手册
