WR11AT

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-Off SPST 30000Cycles 15000Cycles 15A SPST 卡入式安装,按扣安装,螺纹安装,面板安装 41mm(长度)*46.7mm(高度)
供应商型号: WR11AT
供应商: 国内现货
标准整包数: 1

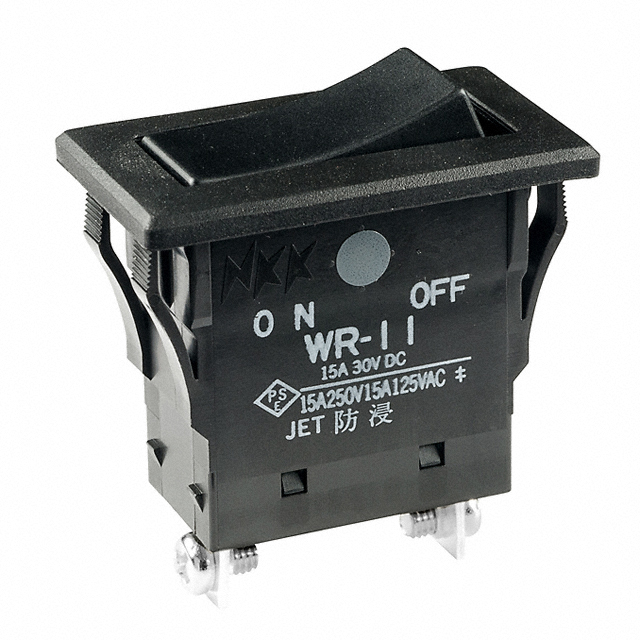

NKK SWITCHES 翘板开关 WR11AT

WR11AT概述


    产品简介


    Series WR 环境密封翘板开关
    本系列产品名为 Series WR 环境密封翘板开关,是一种高度可靠的电子元件,广泛应用于需要高防水和防尘性能的场合。这些开关通过特殊的设计,确保在恶劣环境下也能稳定运行。其主要功能包括:
    - 高电流承载能力(高达 15A)
    - 环境密封设计,符合 IP67 标准
    - 多种安装方式(螺钉、焊接引脚、快速连接)

    技术参数


    电气参数
    - 功率等级:15A @ 125/250V AC 或 15A @ 30V DC
    - 接触电阻:焊接引脚、螺钉和快速连接终端型号最大为 10 毫欧;导线终端型号最大为 30 毫欧
    - 绝缘电阻:最小 200 兆欧(500V DC 测试)
    - 耐压强度:接触间最小 1,250V AC,接触与外壳间最小 3,750V AC(持续 1 分钟)
    - 机械寿命:至少 30,000 次操作
    - 电气寿命:电路 11 和 12 型号至少 15,000 次操作,电路 13、15、18、19 型号至少 10,000 次操作
    物理参数
    - 触点转动角度:24°
    - 工作温度范围:-25°C 至 +85°C
    - 振动耐受性:频率范围 10~55Hz,幅度 1.5mm,1 分钟内完成 3 个方向循环振动
    - 冲击耐受性:50G 加速度,6 个方向每个方向 5 次冲击
    材料
    - 弹片:聚苯醚(PPO)
    - 外壳:尼龙(UL94V-0)
    - 内壳:密胺(UL94V-0)
    - 密封圈:氯丁橡胶
    - 可动触点:镀银铜
    - 固定触点:镀银铜合金
    - 引脚:镀锡黄铜

    产品特点和优势


    - 单一结构设计:外壳与法兰一体化设计,提供额外的环境防护。
    - 防止轻焊接:特别设计的接触机制可以防止轻微焊接现象。
    - 低接触反弹:采用互锁切换机制,实现低接触反弹。
    - 耐热树脂:外盖、内壳及导线端子上的耐热树脂满足 UL94V-0 阻燃标准,并提供高电弧和追踪抵抗力。
    - 多种端子选择:提供焊接引脚、螺钉、快速连接和导线端子等多种安装方式。

    应用案例和使用建议


    应用案例
    - 汽车电子系统
    - 工业控制设备
    - 户外电子装置
    使用建议
    - 在使用时需注意正确的电路连接顺序以避免电气故障。
    - 建议在安装前清洁面板,确保安装表面平整。
    - 对于户外使用,建议进行定期检查和维护,以确保防水和防尘效果。

    兼容性和支持


    - 兼容性:适用于多种标准环境,如 IEC60529 的 IP67 标准。
    - 认证:UL94V-0 认证,满足 CE 和 CSA 标准。
    - 技术支持:厂家提供详细的安装指南和技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关动作不顺畅 | 检查是否有异物卡住,清理后重新安装。 |
    | 无法接通电源 | 检查连接线路是否正确,确保没有短路。 |
    | 开关损坏 | 更换新的开关并按照说明书重新安装。 |

    总结和推荐


    Series WR 环境密封翘板开关具备强大的电气特性和环境适应性,适合在各种严苛环境中使用。其独特的设计使其在市场中具有很强的竞争力。综上所述,我们强烈推荐这款产品用于需要高可靠性和防水防尘性能的应用场合。

WR11AT参数

参数
机械寿命 30000Cycles
开关功能 On-Off
指示颜色 -
开关配置 SPST
触点样式 SPST
电流额定值 15A
电气寿命 15000Cycles
长*宽*高 41mm(长度)*46.7mm(高度)
安装方式 卡入式安装,按扣安装,螺纹安装,面板安装
零件状态 在售
包装方式 散装

WR11AT厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

WR11AT数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES WR11AT WR11AT数据手册

WR11AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
