首页  >  产品百科  >  BB26AH-FA

BB26AH-FA

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 圆形,按钮 On-On DPDT 25000Cycles 28V 28V 25000Cycles 通孔安装 8.8mm(长度)*8.8mm(高度)
供应商型号: BB26AH-FA-ND
供应商: Digi-Key
标准整包数: 1

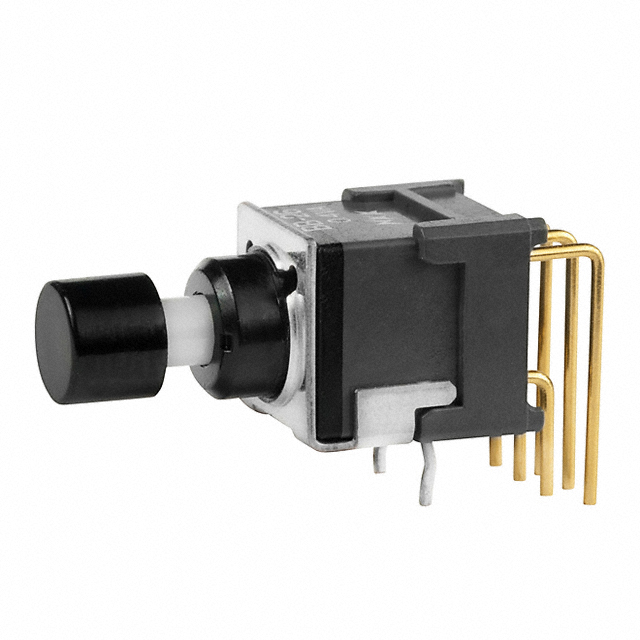

NKK SWITCHES 按钮开关 BB26AH-FA

BB26AH-FA概述


    产品简介


    系列BB密封微型防静电按钮开关
    系列BB密封微型防静电按钮开关是专为逻辑级应用设计的,提供了一种紧凑、可靠且多功能的控制解决方案。这些按钮开关主要用于电路板上的安装,适合于空间有限的应用场合。它们可用于各种电子设备中,如计算机系统、通信设备、工业自动化控制系统等。

    技术参数


    - 电气能力(电阻负载)
    - 逻辑电平:最大0.4VA @ 28V AC/DC(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)

    - 其他指标
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最小500兆欧姆 @ 500V DC
    - 介电强度:最低500V AC,持续时间至少1分钟
    - 机械寿命:最低50,000次操作(瞬时)
    - 25,000次操作(交替动作)
    - 电气寿命:最低50,000次操作(瞬时)
    - 25,000次操作(交替动作)
    - 额定操作力:瞬时动作2.55N;交替动作2.94N
    - 接触定时:非短路
    - 行程:瞬时动作前行程0.028英寸(0.7毫米),过行程0.016英寸(0.4毫米),总行程0.043英寸(1.1毫米)
    - 交替动作前行程0.039英寸(1.0毫米),过行程0.039英寸(1.0毫米),总行程0.079英寸(2.0毫米)

    产品特点和优势


    - 子微型尺寸:尺寸仅为M系列开关的三分之一,节省电路板空间。
    - 专门开发用于逻辑级应用。
    - 可提供瞬时和维持电路版本。
    - 行业内最小的交替动作(维持)按钮,具有锁存功能,提供可见、可听和触觉反馈。
    - 抗静电超结构:包含碳掺杂套筒和支持支架,防止静电放电到触点。当操作者触摸时,静电会从操作杆通过套筒和支架流向印刷电路板。
    - 获奖的STC接触机制:与传统机制相比,提供更平滑的正向触感操作,增加接触稳定性,并提供了无与伦比的逻辑级可靠性。

    应用案例和使用建议


    系列BB密封微型防静电按钮开关适用于多种应用场景,例如计算机系统、通信设备、工业自动化控制系统等。在使用时,建议将按钮开关安装在带有支撑架的电路板上,以提高安装强度和稳定性。

    兼容性和支持


    - 兼容性:这些按钮开关的终端间距为0.100英寸x 0.100英寸(2.54毫米x 2.54毫米),符合标准电路板网格,便于与其他电子元器件兼容。
    - 支持:制造商提供详细的波峰焊接和手动焊接指导,并建议使用自动化清洁工艺。如有需要,可联系制造商获取更多支持和维护信息。

    常见问题与解决方案


    - 问题1:如何正确安装按钮开关?
    - 解决方案:确保按钮开关垂直安装在电路板上,使用支撑架可以增强稳定性。对于交替动作模型,必须在“向上”位置移除盖子。
    - 问题2:如何清洁按钮开关?
    - 解决方案:推荐使用自动化清洁工艺,具体参见补充部分中的清洁规范。
    - 问题3:如何进行波峰焊接?
    - 解决方案:推荐使用波峰焊接,详细焊接步骤参见补充部分中的剖面图A。

    总结和推荐


    总结:
    系列BB密封微型防静电按钮开关具有显著的优点,包括小巧的体积、优秀的抗静电性能、高可靠性和易于维护的特点。这些特性使其成为在逻辑级应用中不可或缺的选择。
    推荐:
    鉴于其在小体积、高可靠性和多功能方面的出色表现,强烈推荐使用系列BB密封微型防静电按钮开关。它特别适合需要节省空间且要求高可靠性的应用场景。

BB26AH-FA参数

参数
电气寿命 25000Cycles
面板开孔尺寸 -
最大直流触点电压 28V
电流额定值 -
最大交流触点电压 28V
机械寿命 25000Cycles
执行器类型 圆形,按钮
指示颜色 -
开关功能 On-On
开关配置 DPDT
长*宽*高 8.8mm(长度)*8.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

BB26AH-FA厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

BB26AH-FA数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES BB26AH-FA BB26AH-FA数据手册

BB26AH-FA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.6272 ¥ 89.7998
10+ $ 8.8379 ¥ 73.9623
25+ $ 8.3337 ¥ 69.7429
50+ $ 7.9708 ¥ 66.7054
100+ $ 7.6232 ¥ 63.7967
250+ $ 7.1859 ¥ 60.137
500+ $ 6.8712 ¥ 57.5037
1000+ $ 6.5697 ¥ 54.9804
库存: 483
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 89.79
