首页  >  产品百科  >  CKL12AFW01-016

CKL12AFW01-016

产品分类: 钥匙锁开关
厂牌: NKK SWITCHES
产品描述: 250V(AC) On-On SPDT 圆形-19.00(Dia) 30000Cycles 3A SPDT 焊接安装,面板安装 22mm(长度)*40mm(高度)
供应商型号: 633-CKL12AFW01-016
供应商: Mouser
标准整包数: 1

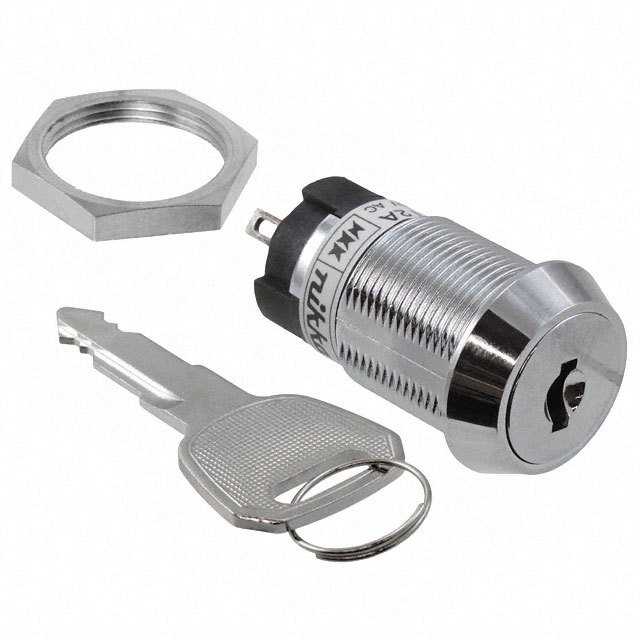

NKK SWITCHES 钥匙锁开关 CKL12AFW01-016

CKL12AFW01-016概述

    高安全级别锁系列CK型电子元器件产品技术手册

    1. 产品简介


    高安全级别锁系列CK(以下简称“CK”)是NKK Switches公司推出的一款高性能电子锁装置。该产品采用独特的结构设计,具有卓越的安全防护性能和高可靠性。主要用于需要严格控制访问权限的场合,如金融设施、数据中心及安全系统等。CK锁系列主要包含钥匙锁、旋钮式开关、按钮开关和指示灯等部件。

    2. 技术参数


    CK锁系列的技术规格如下:
    - 电气容量:3A @ 250V AC(电阻性负载)
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小1,000兆欧姆 @ 500V DC
    - 耐压强度:接触间最小1,000V AC;接触与外壳间最小1,500V AC
    - 机械寿命:最小30,000次
    - 电气寿命:最小10,000次
    - 抗静电能力:至少15千伏(仅适用于CKM型号)
    - 额定操作扭矩:16mm套管:平头钥匙为0.04mNm;圆柱形钥匙为0.08mNm;19mm套管:平头钥匙为0.05mNm;圆柱形钥匙为0.07mNm
    - 触点时序:断开后接通
    - 转动角度:二位置90°;三位置45°

    3. 产品特点和优势


    CK锁系列的显著特点是其出色的抗静电能力和机械结构设计。产品采用了玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)材质的套管和锌合金外壳,提升了耐用性和抗冲击性。CKM型号的16mm套管具备过15千伏静电放电的能力,增加了防静电特性。而CKL型号的19mm套管则专为更高的安全性要求设计。同时,独特的垂直旋转切换机制结合自清洁滑动触点确保了高可靠性和长使用寿命。

    4. 应用案例和使用建议


    CK锁系列广泛应用于各种需要严格控制访问权限的场合,如银行金库、政府机构及高安全等级的数据中心。对于具体的应用场景,建议根据所需的接触电流和电气寿命选择合适的型号。例如,在电力控制系统中,推荐使用CKM型号以获得更好的抗静电性能。而在工业环境中,CKL型号因其较高的抗震性更为适合。

    5. 兼容性和支持


    CK锁系列的各个组件具有良好的兼容性,可以与其他电子元件轻松整合。NKK Switches公司提供了详尽的安装指南和技术支持服务,确保用户能够正确安装和使用这些产品。此外,公司还提供额外钥匙的定制服务,以满足不同客户的需求。

    6. 常见问题与解决方案


    1. Q: CK锁无法正常工作怎么办?
    - A: 检查电源连接是否正常,确认接触电阻是否超标。
    2. Q: 如何判断接触点是否老化?
    - A: 使用万用表测量接触电阻值,若超过规定值则需更换。
    3. Q: CK锁的钥匙丢失怎么办?
    - A: 可以联系供应商订购额外的钥匙,确保每个开关都有唯一编号的钥匙。

    7. 总结和推荐


    CK锁系列是一款高度可靠且安全性高的电子锁装置,其出色的抗静电能力、强大的机械结构设计以及广泛的应用范围使其在市场上具有显著的竞争力。综合评估其优异的性能指标和用户友好的支持服务,我们强烈推荐CK锁系列用于需要高度安全保障的场合。无论是金融行业还是工业控制领域,CK锁都能提供卓越的解决方案。

CKL12AFW01-016参数

参数
开关功能 On-On
开关配置 SPDT
面板开孔尺寸 圆形-19.00(Dia)
电流额定值 3A
电压额定值 250V(AC)
电气寿命 -
机械寿命 30000Cycles
长*宽*高 22mm(长度)*40mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

CKL12AFW01-016厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

CKL12AFW01-016数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 钥匙锁开关 NKK SWITCHES CKL12AFW01-016 CKL12AFW01-016数据手册

CKL12AFW01-016封装设计

查看详情并下载
Symbol
Footprint
3D Model
