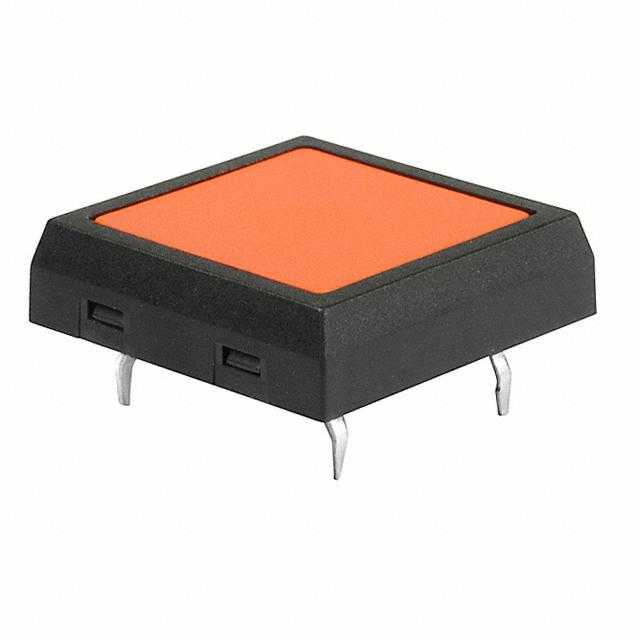

JF15SP1D

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) 关-瞬时 SPST-NO 3N 500000Cycles 50mA 400μm 5.08mm 通孔安装 17.7mm*17.7mm*5.08mm
供应商型号: 633-JF15SP1D
供应商: Mouser
标准整包数: 1
NKK SWITCHES 轻触开关 JF15SP1D

JF15SP1D概述


    产品简介


    产品名称:JF 系列超薄密封轻触开关
    产品类型:轻触开关
    主要功能:
    JF 系列轻触开关是一款极低轮廓设计的密封式开关,具有高可靠性和长使用寿命。它广泛应用于消费类电子设备、工业控制设备、通信设备以及其他需要高品质开关操作的场景中。其紧凑的设计使其特别适合对空间要求较高的应用场景。
    应用领域:
    - 消费电子设备(如遥控器、可穿戴设备)
    - 工业控制面板
    - 医疗设备
    - 通信设备

    技术参数


    | 参数类别 | 规格描述 |

    | 电气容量 | 电阻负载:50mA @ 24V DC |
    其他额定值:接触电阻≤50毫欧姆,绝缘电阻≥500兆欧姆(@250V DC),介电强度≥250V AC (持续1分钟) |
    | 机械寿命 | ≥500,000次操作 |
    | 电气寿命 | ≥500,000次操作 |
    | 操作力 | 雕刻型按键:1.96N;钢琴型按键:2.0N;平嵌型按键:3.0N |
    | 总行程 | 平嵌型:0.4mm;雕刻型和钢琴型:0.8mm |
    | 工作温度范围 | -25°C 至 +85°C |
    | 振动测试 | 频率范围:10-55Hz,振幅:1.5mm,方向:3个右角 |
    | 冲击测试 | 加速度:50G,方向:6个右角 |
    材料与表面处理:
    - 按键:聚酰胺
    - 外壳:玻璃纤维增强聚酰胺
    - 密封圈:丁腈橡胶
    - 底座:玻璃纤维增强聚酯
    - 动触点:镀银磷青铜
    - 静触点:镀银黄铜
    - 引脚:镀银黄铜

    产品特点和优势


    1. 极低轮廓设计: 开关高度仅5mm,适合空间受限的应用环境。
    2. 密封结构: 带有橡胶密封圈,防止污染并允许自动化焊接和清洁。
    3. 操作手感优越: 极小的操作力(最低仅为1.96N)和短行程提供轻触反馈。
    4. 高可靠性: 使用镀银材料确保高接触可靠性,并且具备出色的耐用性。
    5. 丰富的选择: 提供多种外壳形状、按键颜色及接线方式,以满足个性化设计需求。

    应用案例和使用建议


    典型应用:
    - 家用电器:如电视遥控器、冰箱控制面板
    - 汽车电子:仪表盘按钮
    使用建议:
    1. 在设计中合理布置按键矩阵,以充分利用PCB布局的空间优势。
    2. 使用推荐的焊接工艺(波峰焊),以避免因振动或冲击导致松动。
    3. 若需定制化设计(如按键图案或颜色),可联系制造商实现更灵活的解决方案。

    兼容性和支持


    兼容性:
    JF系列轻触开关适用于标准0.100" (2.54mm)间距的PCB网格,并可轻松安装于单层PCB上,方便与多种电路模块集成。
    支持和服务:
    - Mouser Electronics 提供在线库存查询和配送服务。
    - 厂商支持定制化服务,如按键图案印刷或特殊尺寸定制。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触感不明显 | 确保安装时紧固到位,并检查是否有异物阻碍。 |
    | 使用过程中出现接触不良 | 检查焊接质量,必要时重新焊接。 |
    | 按键无法正常复位 | 检查开关是否被卡住,清理按键周围污垢。 |

    总结和推荐


    总结:
    JF系列超薄密封轻触开关凭借其极低轮廓、高可靠性、耐用性及多样化设计选项,在多个行业中展现出强大的市场竞争力。无论是家用电器还是工业设备,这款产品都提供了稳定可靠的开关解决方案。
    推荐理由:
    对于需要紧凑设计、高操作频次和优异性能的电子设备,JF系列轻触开关是理想的选择。厂商提供的全面支持和服务进一步提升了用户的使用体验。因此,我强烈推荐此产品给相关领域的工程师和技术人员。

    版权与免责声明:
    上述内容摘自NKK Switches的产品技术手册,仅供学习交流使用。请参考官方资料获取详细信息。

JF15SP1D参数

参数
操作力 3N
开关功能 关-瞬时
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 5.08mm
执行器行程 400μm
机械寿命 500000Cycles
长*宽*高 17.7mm*17.7mm*5.08mm
安装方式 通孔安装
零件状态 在售
