JWL22RAA

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-On DPDT 25000Cycles 25000Cycles 16A DPDT 卡入式安装,按扣安装,焊接安装,面板安装 32mm(长度)*36.5mm(高度)
供应商型号: JWL22RAA
供应商: 国内现货
标准整包数: 1

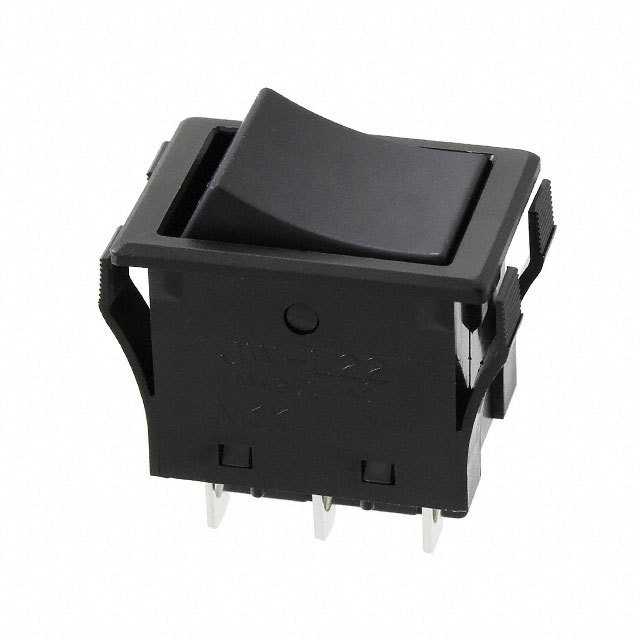

NKK SWITCHES 翘板开关 JWL22RAA

JWL22RAA概述

    High Inrush 10 & 16 Amp Rockers Series JW

    产品简介


    High Inrush 10 & 16 Amp Rockers Series JW 是一款专门设计用于处理高瞬态电流的开关,适用于需要承受大功率负载的应用场景。这些开关不仅具备高电气容量(10A 和 16A),还通过了一系列严苛的标准认证,如 UL、CSA 和 VDE 认证。它们广泛应用于工业控制、自动化设备、通信系统以及任何需要稳定且高可靠性操作的场合。

    技术参数


    - 电气容量:10A @ 125/250V AC(JWM & JWMW 型号);16A @ 125/250V AC(JWL & JWLW 型号)
    - 其他额定值:
    - 接触电阻:JWM & JWMW 最大 10 毫欧姆;JWL & JWLW 最大 20 毫欧姆
    - 绝缘电阻:最小 1,000 兆欧姆 @ 500V DC
    - 耐压强度:接触间最小 2,000V AC,接触与外壳间最小 4,000V AC,持续 1 分钟
    - 机械寿命:最低 25,000 次操作
    - 电气寿命:最低 25,000 次操作
    - 操作力:JWM & JWMW 单极 3.92N,双极 7.84N;JWL 单极 5.00N,双极 10.00N;JWLW 双极 10.00N
    - 抛掷角度:26°

    - 材料与表面处理:
    - 摇杆:聚苯醚 (UL94V-0)
    - 接触:银合金加银电镀(JWM & JWMW),铜加银合金再加银电镀(JWL & JWLW)
    - 外壳/框架:聚酰胺 (UL94V-0)
    - 内部密封:聚苯硫醚 (UL94V-0)
    - 底座:三聚氰胺 (UL94V-0)
    - 端子:黄铜加银电镀

    产品特点和优势


    - 独特的设计:行业首款获得 TV 评级的模制摇杆开关,能够处理大型瞬态电流。
    - 高可靠性:通过严格标准认证,具有卓越的电气和机械性能。
    - 防护等级:IP67 防尘防水标准,适合恶劣环境。
    - 内部结构:独特设计以断开微弱的光接触焊点,减少接触弹跳,提高电气寿命。
    - 安装便利:熔模端子环氧密封,防止助焊剂、灰尘和其他污染物进入。

    应用案例和使用建议


    - 应用案例:在工业自动化设备中作为关键控制开关,确保稳定运行。在通信设备中作为电源控制开关,承受频繁的大电流负载。
    - 使用建议:安装时应注意防止水分和灰尘进入开关内部,建议在水平表面上安装时采用至少 30° 的倾斜角度。使用前务必清洁边缘,确保密封良好。

    兼容性和支持


    - 兼容性:这些开关可以与各种类型的电路和设备兼容,具有高度灵活性。
    - 支持:制造商提供详尽的技术文档和支持服务,确保用户能够正确安装和使用。

    常见问题与解决方案


    - 问题 1:开关无法正常工作。
    - 解决方法:检查电路连接是否正确,确保电源电压符合要求。
    - 问题 2:开关出现卡顿现象。
    - 解决方法:清理内部杂质,确保开关内部清洁。
    - 问题 3:开关接触不良。
    - 解决方法:检查接触部分是否有氧化现象,必要时进行更换。

    总结和推荐


    High Inrush 10 & 16 Amp Rockers Series JW 是一款高度可靠的开关产品,适合多种应用场合,特别是在需要处理高瞬态电流的环境中表现出色。其优异的设计和严格的质量控制确保了长期稳定运行。推荐使用此款开关,尤其适用于需要高可靠性的工业控制系统。

JWL22RAA参数

参数
电流额定值 16A
电气寿命 25000Cycles
机械寿命 25000Cycles
开关功能 On-On
指示颜色 -
开关配置 DPDT
触点样式 DPDT
长*宽*高 32mm(长度)*36.5mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

JWL22RAA厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWL22RAA数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWL22RAA JWL22RAA数据手册

JWL22RAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
