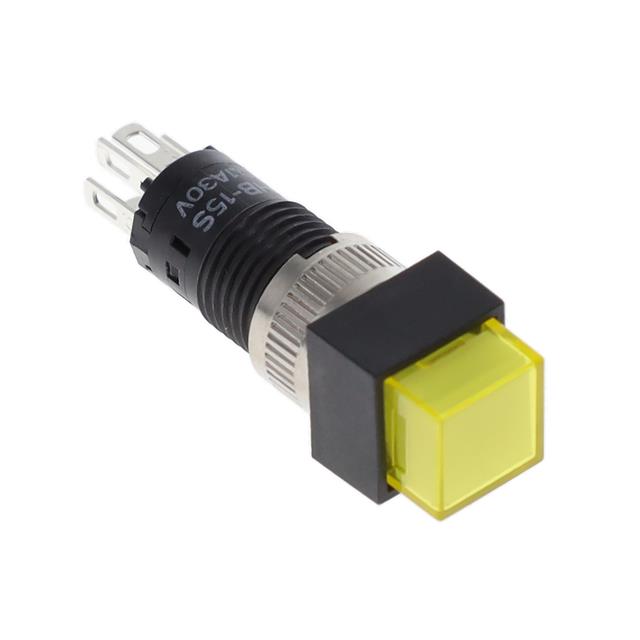

HB15SKW01-5D-DB

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 按钮,方形 On-Mom SPDT 圆形-8.00(Dia) 100000Cycles 30V 30V 琥珀色 50000Cycles 100mA(AC/DC) SPDT 焊接安装,面板安装 9mm(长度)*9mm(高度)
供应商型号: HB15SKW01-5D-DB-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 HB15SKW01-5D-DB

HB15SKW01-5D-DB概述


    产品简介


    本手册介绍的是Series HB子微型按钮开关,属于电子元器件类别。这种开关主要用于需要高可靠性、稳定性和小型化设计的应用场景。这类开关广泛应用于各种电子设备中,例如控制面板、工业自动化设备、医疗器械和通信设备等。

    技术参数


    - 电气能力(电阻负载):最大电流0.1A,最高电压30V AC/DC。
    - 其他额定值:
    - 接触电阻:最大50毫欧姆。
    - 绝缘电阻:最小100兆欧姆(500V DC条件下)。
    - 耐压强度:最小500V AC,持续1分钟。
    - 机械寿命:至少100,000次操作。
    - 电气寿命:至少50,000次操作。
    - 额定操作力:3.43牛顿。
    - 接触定时:非短路型(先断后合)。
    - 行程:预行程0.087英寸(2.2毫米),过行程0.031英寸(0.8毫米),总行程0.118英寸(3.0毫米)。

    - 材料和表面处理:
    - 外壳:玻璃纤维增强尼龙。
    - 基座:玻璃纤维增强尼龙。
    - 活动触点:镀银磷青铜。
    - 固定触点:镀银磷青铜。
    - 公共端:镀银磷青铜。
    - 端子:镀银磷青铜。
    - 环境数据:
    - 工作温度范围:
    - 照明开关:-25°C至+50°C(-13°F至+122°F)。
    - 非照明开关:-25°C至+70°C(-13°F至+158°F)。
    - 湿度:90%至95%湿度,96小时,40°C(104°F)条件下。
    - 振动:频率10-55Hz,峰值加速度1.5毫米,持续1分钟,三方向振动各2小时。
    - 冲击:50G(490m/s²),在六个方向进行测试,每个方向5次冲击。

    产品特点和优势


    - 全面部和局部照明:提供全面部和局部照明选项,前端面板可更换灯泡。
    - 多种颜色的超亮LED:除了传统的红、黄、绿LED外,还提供白、蓝、绿等超亮LED。
    - 紧凑的前部面板设计:可选9毫米方形或圆形外壳。
    - 后端面板螺纹安装:后端深度小于一英寸,直径8毫米的主体适用于常见的面板开孔尺寸。
    - 锁紧功能:具有指示电路状态的功能,带有声音反馈和触觉反馈,操作平滑响应迅速。
    - 双滑动触点:具有自清洁功能,提高了接触稳定性,增加了使用寿命。
    - 焊锡引脚终端:间距为0.100英寸(2.54毫米),便于选择安装方式。

    应用案例和使用建议


    - 应用案例:这些开关通常用于控制面板、医疗设备和通信设备等场景。在医疗设备中,确保按钮操作的可靠性和长期稳定性是关键。
    - 使用建议:建议定期检查开关的安装情况,确保没有松动现象;对于高湿度环境下使用,需注意防护措施以避免湿气对电气部件的影响。

    兼容性和支持


    - 兼容性:本产品可以与标准PCB(印刷电路板)和其他电子元器件兼容。具体兼容性可参考技术手册中的详细说明。
    - 支持:制造商提供了详细的装配和维护指南,用户可以通过官方网站获得技术支持和文档资料。

    常见问题与解决方案


    - 问题1:开关无法正常工作。
    - 解决方案:检查电源连接是否正确,确保所有接线都牢固且无短路。
    - 问题2:LED灯不亮。
    - 解决方案:确认LED的极性是否正确安装,或者尝试更换LED。

    总结和推荐


    这款Series HB子微型按钮开关凭借其高可靠性、稳定的性能以及独特的设计特点,在众多应用场景中表现出色。推荐在需要高精度和长时间稳定性的环境中使用此产品。不过,建议在采购前仔细阅读产品手册,以确保其满足您的特定需求。

HB15SKW01-5D-DB参数

参数
电气寿命 50000Cycles
指示颜色 琥珀色
执行器类型 按钮,方形
开关配置 SPDT
最大交流触点电压 30V
电流额定值 100mA(AC/DC)
机械寿命 100000Cycles
最大直流触点电压 30V
面板开孔尺寸 圆形-8.00(Dia)
开关功能 On-Mom
长*宽*高 9mm(长度)*9mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

HB15SKW01-5D-DB厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。
