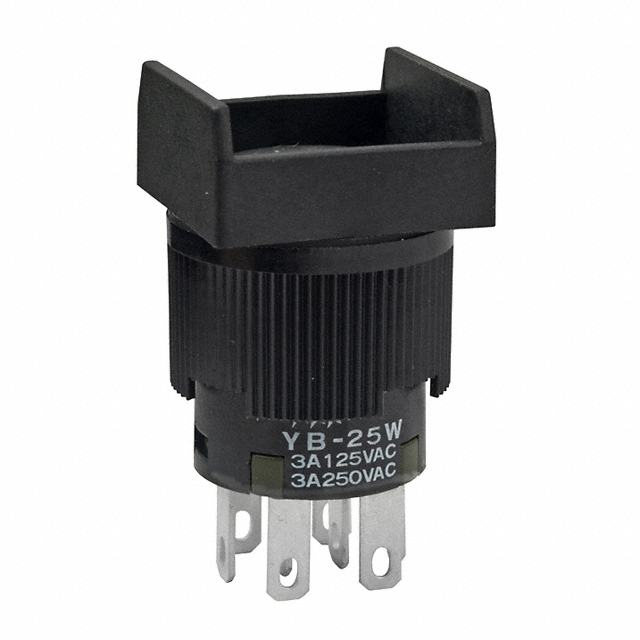

YB25WSKW01

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-Mom DPDT 圆形-16.00(Dia) 1000000Cycles 30V 125V 100000Cycles 3A 焊接安装,面板安装
供应商型号: 633-YB25WSKW01
供应商: Mouser
标准整包数: 1
NKK SWITCHES 按钮开关 YB25WSKW01

YB25WSKW01概述

    短身按钮开关系列 YB 技术手册

    1. 产品简介


    短身按钮开关系列 YB 是一种具有广泛应用的工业级控制开关。它主要包括非带灯型和带灯型两种版本,用于各种自动化设备、机器控制系统及工业仪器仪表中。这种按钮开关的设计既考虑了机械强度,又兼顾了操作舒适性和耐用性,适合在各种严苛环境下使用。

    2. 技术参数


    - 电气能力(电阻负载)
    - 功率等级(银触点):3A @ 125V AC 或 3A @ 250V AC 或 3A @ 30V DC
    - 逻辑电平(金触点):最大 0.4VA @ 28V AC/DC(适用范围 0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他额定值
    - 接触电阻:银触点最大为 50 毫欧,金触点最大为 100 毫欧
    - 绝缘电阻:500V 直流时最小为 200 兆欧
    - 介电强度:触点间至少 1,000V 交流电压,保持 1 分钟;触点与外壳间至少 1,500V 交流电压,保持 1 分钟
    - 机械寿命:瞬时电路至少 1,000,000 次操作,保持电路至少 200,000 次操作
    - 电气寿命:至少 100,000 次操作
    - 操作力
    - 单极:非密封型 1.47N,密封型 1.67N
    - 双极:非密封型 2.75N,密封型 2.94N
    - 行程
    - 预行程:1.5mm
    - 超行程:1.5mm
    - 总行程:3.0mm

    3. 产品特点和优势


    - 全表面或局部照明:使用高亮度 LED 灯,具备白、绿、蓝三种颜色选择。
    - 结合边框和障碍物设计:集成边框和障碍物,有效防止误操作。
    - 独特的弹性体密封:通过顶部帽内独特的热塑性弹性体密封和橡胶卷曲密封环提供额外保护。
    - IP65 认证:适用于面板密封型号,满足 IEC60529 标准,类似 NEMA 4 和 13 的防护等级。
    - 快速响应和耐用的微动开关:特别设计的快速动作开关可承受冲击和振动。
    - 高密度设计:背后深度小于一英寸,节省空间。
    - 环氧密封终端:防止污染物侵入。

    4. 应用案例和使用建议


    应用场景:
    - 工业机器人手臂控制
    - 机床操作面板
    - 电力系统监控
    使用建议:
    - 在安装时注意防护等级要求,确保所有连接部分都正确密封。
    - 在高湿度环境中使用时,定期检查防水性能。
    - 根据实际负载选择合适的额定电流,避免过载。
    - 使用外部电源时需注意球型电阻计算,确保安全运行。

    5. 兼容性和支持


    - 标准认证:符合 UL94V-0 标准,提供多种型号的 UL 和 CSA 认证。
    - 制造商支持:厂家提供全面的技术支持,包括安装指导、维修服务和定制化解决方案。

    6. 常见问题与解决方案


    - 问题:开关接触不良
    - 解决办法:检查触点清洁度,如有必要进行清洁或更换。
    - 问题:LED 灯不亮
    - 解决办法:检查电源电压和连接是否正确,必要时调整球型电阻。

    7. 总结和推荐


    短身按钮开关系列 YB 具备卓越的电气特性和物理性能,特别是在高要求的工业环境中表现出色。其紧凑的设计、高防护等级以及多样的色彩选择使其成为众多工业控制应用的理想选择。强烈推荐在关键控制面板和自动化系统中使用此产品。

YB25WSKW01参数

参数
电气寿命 100000Cycles
指示颜色 -
机械寿命 1000000Cycles
面板开孔尺寸 圆形-16.00(Dia)
最大交流触点电压 125V
开关功能 On-Mom
执行器类型 Square Button
电流额定值 3A
最大直流触点电压 30V
开关配置 DPDT
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

YB25WSKW01厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

YB25WSKW01数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES YB25WSKW01 YB25WSKW01数据手册

YB25WSKW01封装设计

查看详情并下载
Symbol
Footprint
3D Model
