首页  >  产品百科  >  JB15HFP

JB15HFP

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: Off-Mom SPST-NO 2.65N 1000000Cycles 300μm 4.9mm 通孔安装 10mm*10mm*4.9mm
供应商型号: JB15HFP-ND
供应商: Digi-Key
标准整包数: 1

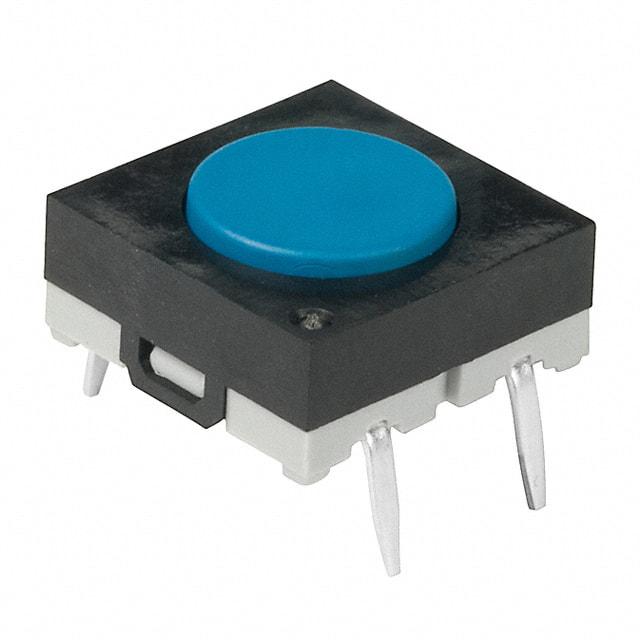

NKK SWITCHES 轻触开关 JB15HFP

JB15HFP概述

    J系列低轮廓过程密封按键开关

    产品简介


    J系列低轮廓过程密封按键开关(JB Series)是一种适用于逻辑电路应用的微型按键开关。这些开关以其独特的设计和高性能而闻名,广泛应用于电子设备、工业控制设备、通信系统及各种需要可靠操作的场合。

    技术参数


    - 电气容量(电阻负载)
    - 低/逻辑电平:标准操作力模型下50mA @ 24V DC最大值;高操作力模型下125mA @ 24V DC最大值。
    - 其他规格
    - 标准操作力
    - 接触电阻:≤50毫欧姆
    - 绝缘电阻:≥500兆欧姆 @ 250V DC
    - 介电强度:250V AC最小,持续1分钟
    - 机械寿命:≥5,000,000次操作
    - 电气寿命:≥5,000,000次操作
    - 额定操作力:1.76N(JB15),2.65N(JB15H)
    - 总行程:0.010英寸(0.250毫米),0.012英寸(0.300毫米)
    - 材料与表面处理
    - 操作杆:长延伸杆采用玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT);平面杆和短杆采用聚甲醛(Polyacetal)。
    - 壳体:玻璃纤维增强尼龙(UL94V-0等级)。
    - 密封圈:丁腈橡胶(NBR)。
    - 底座:玻璃纤维增强PBT(UL94V-0等级)。
    - 移动接触点:不锈钢。
    - 固定接触点:镀银黄铜。
    - 引脚:镀银黄铜。
    - 安装夹板:磷青铜镀锡。
    - 环境数据
    - 工作温度范围:-25°C至+70°C(-13°F至+158°F)
    - 湿度:40°C(104°F)时90~95%湿度,持续240小时
    - 振动:10~55Hz,峰值幅度1.5mm,扫描频率范围并在1分钟内返回;三个正交方向振动2小时
    - 冲击:50G(490m/s²),6个正交方向,每个方向5次冲击
    - 焊接与清洗
    - 波峰焊接:建议采用波峰焊接方法。
    - 手工焊接:详细焊接说明参见补充部分。
    - 清洗:自动化清洗,具体要求参见补充部分。

    产品特点和优势


    - 设计多样性:特殊夹具提供了角度安装的可能性,增加了设计灵活性。
    - 手感清晰:高操作力型提供了更明显的操作反馈,确保用户清晰感知按键状态。
    - 密封性能:橡胶密封结构防止污染物进入,确保接触可靠性,同时允许自动化焊接和清洗。
    - 高度可靠性:穹顶式接触点提供了清晰的触觉反馈,确保电路切换的准确性,并保证高达500万次的操作寿命。
    - 安全认证:开关的设计符合低电压、低电流逻辑电路的要求,正常使用时不会产生危险能量。

    应用案例和使用建议


    - 应用场景:常用于键盘矩阵配置,如输入面板、工业控制面板等。使用束带终端可以实现公共总线电气配置。
    - 使用建议:
    - 在波峰焊接时,确保焊点位置正确以避免引脚松动。
    - 清洗过程中,使用适合自动化清洗的溶剂和工艺。

    兼容性和支持


    - 兼容性:JB系列按键开关支持直角和水平安装方式,适用于多种电路布局。开关与标准0.100英寸(2.54毫米)PCB间距兼容。
    - 支持和服务:制造商提供详细的技术支持文档,包括安装、焊接和清洁指南。客户可联系工厂定制产品标识。

    常见问题与解决方案


    - 问题1:焊接后出现引脚变形。
    - 解决方案:检查焊接工艺参数是否正确,使用推荐的波峰焊接方法。
    - 问题2:清洁过程中引脚腐蚀。
    - 解决方案:使用指定的清洁溶剂和工艺进行清洗,避免使用有害化学品。

    总结和推荐


    总体而言,J系列低轮廓过程密封按键开关在设计、性能和可靠性方面表现出色,非常适合逻辑电路和其他需要高可靠性的应用场合。其多样化的安装选项和易于清洁的特点使其成为市场上非常有竞争力的产品。我们强烈推荐在相关项目中使用此产品。

JB15HFP参数

参数
电流额定值 -
电压额定值 -
执行器高度 4.9mm
执行器行程 300μm
机械寿命 1000000Cycles
操作力 2.65N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 10mm*10mm*4.9mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JB15HFP厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JB15HFP数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JB15HFP JB15HFP数据手册

JB15HFP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.968 ¥ 41.9796
10+ $ 4.0273 ¥ 34.0309
25+ $ 3.5635 ¥ 29.5321
80+ $ 3.1958 ¥ 26.4852
230+ $ 2.8901 ¥ 23.9519
440+ $ 2.7145 ¥ 22.4968
945+ $ 2.5187 ¥ 20.8739
2400+ $ 2.2952 ¥ 19.0213
库存: 2513
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 41.97
