YB216CWCPW01

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches按钮开关, 面板安装, 开-开操作, 面板开孔直径22mm, 无指示灯, 单刀双掷
供应商型号: 1960285
供应商: 海外现货
标准整包数: 1

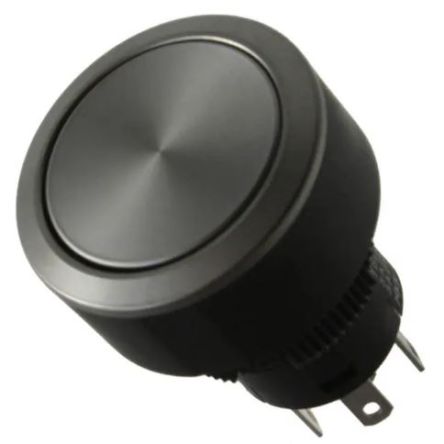

NKK SWITCHES 按钮开关 YB216CWCPW01

YB216CWCPW01概述


    产品简介


    产品名称:Series YB2 Panel Seal Pushbuttons
    产品类型: 面板密封按钮开关
    主要功能:
    - 适用于控制面板,提供电路通断功能。
    - 具备短距离安装设计,适合IP65等级防护需求。
    - 支持多种触点材料和接触方式,适用于多种电气需求。
    应用领域:
    - 工业自动化设备
    - 机械设备控制面板
    - 电力控制设备
    - 家用电器控制系统

    技术参数


    电气能力:
    - 银接点:3A @ 125V AC 或 3A @ 250V AC 或 3A @ 30V DC
    - 逻辑电平(金接点):0.4VA最大值 @ 28V AC/DC最大值
    - (适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)
    其他额定值:
    - 接触电阻:银接点最大50毫欧,金接点最大100毫欧
    - 绝缘电阻:最小200兆欧 @ 500V DC
    - 介电强度:接点间最小1000V AC,持续1分钟;接点和外壳间最小1500V AC,持续1分钟
    - 机械寿命:瞬时电路最低100万次操作;保持电路最低20万次操作
    - 电气寿命:最低10万次操作
    - 额定操作力:单极:1.5N;双极:3.0N
    - 接触时间:非短路(断开前连接)
    - 行程:预行程0.059英寸(1.5mm),过行程0.059英寸(1.5mm),总行程0.118英寸(3.0mm)
    材料和表面处理:
    - 腰圈:黑色:玻璃纤维增强聚酰胺(UL94V-0);镀铬:铬镀层ABS树脂(UL94V-2)
    - 外壳:玻璃纤维增强聚酰胺(UL94V-0)
    - 底座:玻璃纤维增强聚酰胺(UL94V-0)
    - 可动接触器:磷青铜,带银或金镀层
    - 可动触点:银合金或铜,带金镀层
    - 静止触点:银合金或铜,带金镀层
    - 开关终端:磷青铜,带锡镀层
    - 灯终端:磷青铜,带锡镀层
    环境数据:
    - 工作温度范围:-25°C到+50°C(-13°F到+122°F)(有照明);-25°C到+70°C(-13°F到+158°F)(无照明)
    - 湿度:40°C(104°F)下90%~95%湿度持续240小时
    - 振动:10~55Hz,峰值振幅为1.5mm,在1分钟内往返;3个正交方向各2小时
    - 冲击:50G(490m/s²)加速度,测试6个正交方向,每个方向5次冲击
    - 密封:符合IEC60529标准IP65等级

    产品特点和优势


    独特功能和优势:
    - 提供最短的面板外凸尺寸(1.8mm),适用于防水设计。
    - 符合IP65标准,提供防尘和防溅水保护。
    - 防篡改18mm方形和19mm直径操作头。
    - 短小的结构节省后面板空间。
    - 清晰的长行程和轻触激活机制,提供清晰的电路状态指示。
    - 多种颜色选项,提升面板美观度。
    - 多种LED颜色选择,提供出色发光效果。
    - 黑色或拉丝铬金属边框颜色选项。
    - 拉丝铬金属边框比金属开关更轻。

    应用案例和使用建议


    应用案例:
    - 用于工业自动化设备控制面板
    - 用于电力控制设备面板
    - 用于家用电器控制面板
    使用建议:
    - 在安装过程中要确保所有的密封圈正确放置,以保证达到最佳密封效果。
    - 使用推荐的电压范围,若源电压超过规定值,需接入适当阻值的限流电阻。
    - 根据实际使用需求选择合适的触点材料(银或金)。

    兼容性和支持


    兼容性:
    - 该产品具有多种安装接口和触点类型,可广泛应用于不同设备。
    - 不同规格的适配器可适应不同的面板厚度和安装方式。
    支持和服务:
    - 厂家提供详细的安装指南和技术文档。
    - 客户可联系厂家获取定制选项和支持服务。

    常见问题与解决方案


    常见问题:
    - 问题: 操作不顺畅
    - 解决方案: 检查是否有异物进入内部,或者检查是否安装到位。

    - 问题: LED灯不亮
    - 解决方案: 确认LED接线正确并检查LED及电源是否正常工作。

    总结和推荐


    综合评估:
    - 产品整体表现优异,具备高可靠性、出色的防护性能和多功能性。
    - 具有多种安装选项和触点材料选择,适应性强。
    - 特别适用于需要防水和防尘保护的应用场合。
    推荐:
    - 推荐使用此系列按钮开关,特别是在需要防水防尘保护和高可靠性的应用环境中。

YB216CWCPW01参数

参数
电流额定值 3A
最大直流触点电压 30V
面板开孔尺寸 圆形-22.00(Dia)
电气寿命 100000Cycles
开关配置 SPDT
指示颜色 -
机械寿命 200000Cycles
开关功能 On-On
最大交流触点电压 125V
执行器类型 Plunger,Without Cap
通用封装 SPDT
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售

YB216CWCPW01厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

YB216CWCPW01数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES YB216CWCPW01 YB216CWCPW01数据手册

YB216CWCPW01封装设计

查看详情并下载
Symbol
Footprint
3D Model
