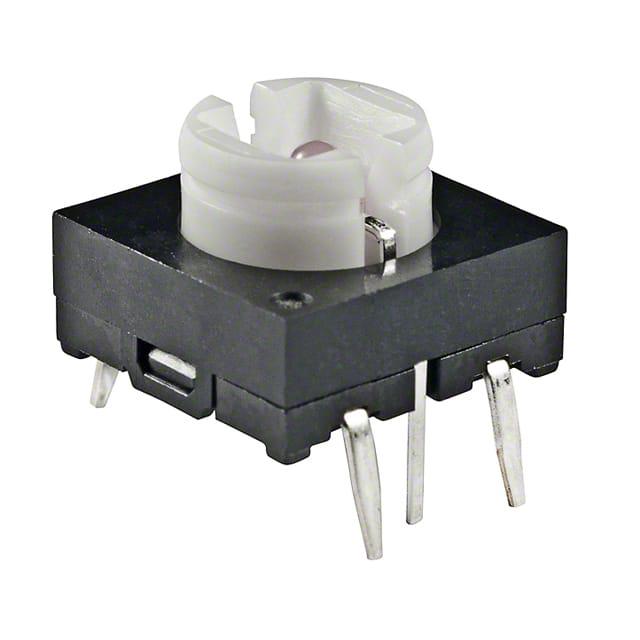

JB15LPC

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 1.76N 5000000Cycles 50mA 250μm 插件 通孔安装 10mm*10mm*7mm
供应商型号: 633-JB15LPC-NO
供应商: Mouser
标准整包数: 1
NKK SWITCHES 轻触开关 JB15LPC

JB15LPC概述

    电子元器件产品技术手册:J系列 JB 照明型低剖面工艺密封轻触开关

    产品简介


    J系列JB照明型低剖面工艺密封轻触开关是一款高性能的开关产品,适用于逻辑电路及低压、低电流的应用场景。其核心特点包括紧凑的设计、明亮的全表面LED照明选项以及密封结构,能够满足工业、医疗、通信等多个领域的严格要求。此系列产品主要分为标准操作力(Standard Operating Force)和高操作力(High Operating Force)两种型号,提供短型和延长型按钮头,同时支持多种安装方式和颜色配置。

    技术参数


    以下是J系列JB开关的技术规格摘要:
    - 电气能力(电阻性负载):
    - 标准操作力型号:50mA @ 24V DC最大值;
    - 高操作力型号:125mA @ 24V DC最大值。
    - 绝缘电阻:500兆欧最小值(@250V DC)。
    - 耐压强度:250V AC最低值(持续1分钟)。
    - 机械寿命:最低5百万次操作。
    - 电寿命:最低5百万次操作。
    - 操作力:
    - 标准型号:1.76N(短型)、2.65N(高操作力)。
    - 延长型:2.65N(高操作力)。
    - 总行程:
    - 标准型号:0.254mm(短型)、0.300mm(高操作力)。
    - 工作温度范围:–25°C至+70°C。
    - 湿度:在40°C条件下,湿度可达90~95%,持续240小时。
    - 振动与冲击:可承受10~55Hz的振动频率和高达50G的冲击加速度。

    产品特点和优势


    1. 高性能触觉反馈:采用圆顶接触设计,为用户提供清晰的触觉反馈,确保电路切换的可靠性和长久使用寿命。
    2. LED照明选择:支持红、绿、黄三种颜色的LED灯,提供美观且实用的面板布局。
    3. 密封结构:采用丁腈橡胶密封圈,防止污染物进入并支持自动化焊接和清洁。
    4. 弹簧式终端:确保稳固安装,避免波峰焊过程中发生松动。
    5. 高可靠性:机械与电气寿命均达到数百万次操作,适应严苛的工作环境。
    6. 设计灵活性:可根据需要选择不同长度的按钮头,适用于不同的设计需求。

    应用案例和使用建议


    J系列JB开关广泛应用于消费电子、家用电器、工业控制和医疗设备等领域。例如,在医疗设备中,其密封结构可以有效防止灰尘和液体侵入;在智能家居中,其亮度和直观的颜色设置使用户界面更加友好。使用建议如下:
    - 在需要高频操作的场景中,选择高操作力型号以增强耐用性。
    - 对于需要定制化外观或颜色的应用,可结合透镜和按钮头的颜色组合进行选择。
    - 使用时需根据电压等级选择合适的外部电源,以保证LED灯的正常工作。

    兼容性和支持


    J系列JB开关符合大多数标准PCB网格间距要求(0.100"或2.54mm),兼容主流的印刷电路板设计。厂商提供详尽的技术文档和客户支持,包括清洁规范、焊接指南和常见问题解答。此外,产品通过UL94 V-0阻燃认证,确保其在高温条件下的安全性。

    常见问题与解决方案


    1. 问题:LED灯光亮度不足
    解决方法:检查外部供电电压是否匹配推荐值,若超过,则需加入适当的限流电阻。
    2. 问题:开关动作不稳定
    解决方法:确保终端焊接牢固,并对连接部分进行重新清洁处理。
    3. 问题:开关出现卡滞现象
    解决方法:检查密封圈是否有异物堵塞,清理后重新安装。

    总结和推荐


    总体而言,J系列JB照明型低剖面工艺密封轻触开关以其卓越的性能和灵活的设计成为一款值得信赖的产品。它不仅具备高可靠性、耐用性和易用性,还具有广泛的适用范围。因此,对于需要高性能和多功能性的应用场景,我们强烈推荐使用该产品。无论是工业制造还是日常消费品设计,这款开关都能为您带来理想的效果。

JB15LPC参数

参数
执行器高度 -
执行器行程 250μm
机械寿命 5000000Cycles
操作力 1.76N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
长*宽*高 10mm*10mm*7mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
