KP0115ANAKG036CF

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 Off-Mom SPST-NO 5000000Cycles 12V 红色,绿色 5000000Cycles 100mA(DC) 通孔安装
供应商型号: KP0115ANAKG036CF-ND
供应商: Digi-Key
标准整包数: 1

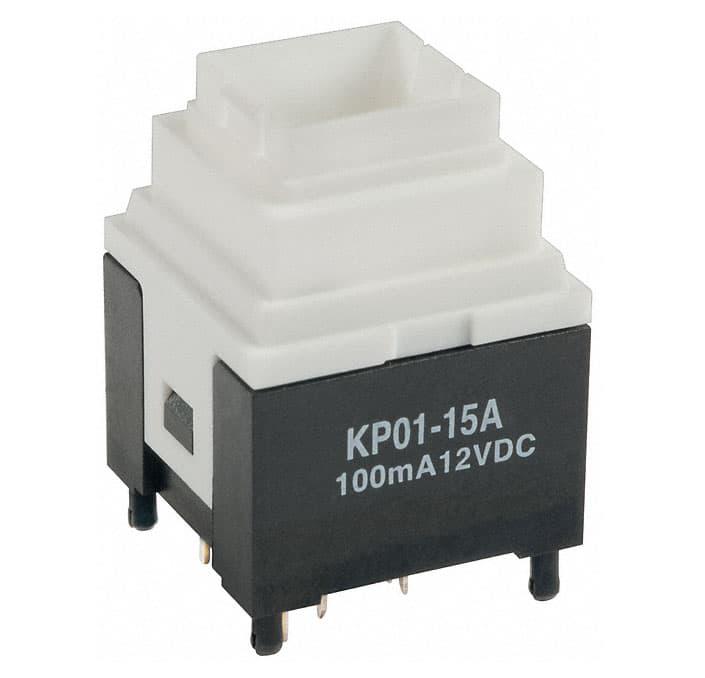

NKK SWITCHES 按钮开关 KP0115ANAKG036CF

KP0115ANAKG036CF概述

    文章:
    标题:NK系列迷你音频/视频按钮开关(Series KP)产品技术详解

    1. 产品简介


    NK系列迷你音频/视频按钮开关(Series KP)是专为广播面板和其他音频/视频应用设计的完整开关解决方案。它包含矩形开关/帽组件和用于家用按键的应用程序。其核心功能包括作为音视频控制的关键部件,提供高可靠性操作和长使用寿命。产品适用于需要高稳定性和多样化设计选择的领域,例如广播设备、车载娱乐系统及工业控制设备。

    2. 技术参数


    以下是NK系列迷你按钮开关的主要技术参数:
    - 电气容量(电阻负载):低电平下最大电流为100mA @ 12V DC。
    - 接触电阻:最大200毫欧姆。
    - 绝缘电阻:最小值为100兆欧姆 @ 250V DC。
    - 介电强度:触点间最小1000V AC,触点与外壳间最小1500V AC。
    - 机械寿命:至少5,000,000次操作;定制矩形开关/帽组件为1,000,000次。
    - 电气寿命:至少5,000,000次操作。
    - 操作力:KP01:1.9N;KP02:1.6N。
    - 行程:KP01:总行程0.177英寸(4.5毫米);KP02:总行程0.138英寸(3.5毫米)。

    3. 产品特点和优势


    - 设计灵活性:提供矩形开关帽组件、多种帽形状(平面、雕塑形、家用键),适用于各种设计需求。
    - 可靠性能:双金镀层触点确保5百万次操作的高可靠性。
    - 照明选项:支持超亮红绿双色、琥珀蓝双色或RGB全彩色LED,颜色组合丰富。
    - 静音操作:独特的动作导向结构提供平稳无声的操作体验。
    - 紧凑设计:从PC板到帽顶高度仅为0.906英寸(23.0毫米),便于安装和布局。

    4. 应用案例和使用建议


    NK系列开关广泛应用于广播设备、车载娱乐系统、智能家居控制台等领域。例如,在汽车音响系统中,可作为音量调节或模式切换按钮。为了优化使用效果,建议根据具体应用环境选择合适的帽类型(平面、雕塑形或家用键),并根据实际电流需求计算所需的限流电阻值。

    5. 兼容性和支持


    - NK系列开关已通过UL94V-0阻燃认证,下壳体符合相关标准。
    - NK系列与多数电子元器件兼容,建议用户咨询厂家以获取具体支持信息。
    - 厂家提供完善的售后服务和技术支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关在高频振动下出现接触不良 | 检查安装固定是否牢固,重新焊接触点连接。 |
    | LED亮度不足 | 确认电源电压在额定范围内,并添加适当限流电阻。 |
    | 操作力超出规定范围 | 检查是否为非标型号或更换损坏部件。 |

    7. 总结和推荐


    NK系列迷你音频/视频按钮开关以其卓越的耐用性、丰富的功能选择以及紧凑的设计脱颖而出。其适配性强且维护简单,特别适合对稳定性要求较高的音视频设备。总体而言,我们强烈推荐此系列产品给需要高性能按钮开关的客户。
    推荐指数:⭐️⭐️⭐️⭐️⭐️

KP0115ANAKG036CF参数

参数
最大直流触点电压 12V
机械寿命 5000000Cycles
最大交流触点电压 -
面板开孔尺寸 -
电气寿命 5000000Cycles
指示颜色 红色,绿色
执行器类型 帽盖
开关配置 SPST-NO
开关功能 Off-Mom
电流额定值 100mA(DC)
安装方式 通孔安装
零件状态 停产
包装方式 散装

KP0115ANAKG036CF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

KP0115ANAKG036CF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES KP0115ANAKG036CF KP0115ANAKG036CF数据手册

KP0115ANAKG036CF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.908 ¥ 99.6551
10+ $ 10.6704 ¥ 90.1649
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 99.65
