UB26KKW015F

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 绿色按钮开关, 印刷电路板安装, 开-开操作, 带指示灯, 双刀双掷
供应商型号: UB26KKW015F
供应商: 国内现货
标准整包数: 1

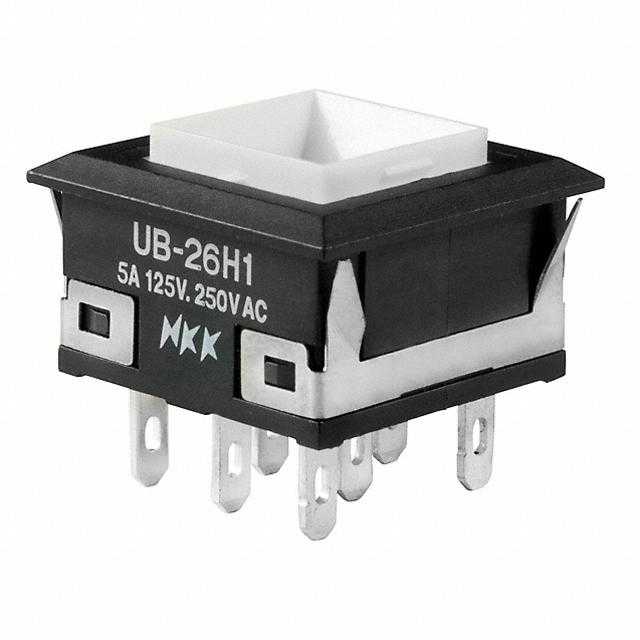

NKK SWITCHES 按钮开关 UB26KKW015F

UB26KKW015F概述


    产品简介


    低轮廓按钮开关(Series UB)
    低轮廓按钮开关(Series UB)是专为紧凑型设计而开发的一系列开关。它广泛应用于工业自动化、医疗设备、航空航天等领域,适用于需要高可靠性和耐久性的应用场景。这些按钮开关具有多种颜色选项和操作模式,使其成为多功能控制面板的理想选择。

    技术参数


    - 电气容量:
    - 功率等级(银合金触点):5A @ 125/250V AC 或 5A @ 30V DC
    - 逻辑级(金合金触点):0.4VA最大 @ 28V AC/DC最大(适用范围0.1mA~0.1A @ 20mV~28V)

    - 其他指标:
    - 接触电阻:银合金触点最大50毫欧;金合金触点最大100毫欧
    - 绝缘电阻:500V DC下最小200兆欧
    - 介电强度:触点间最小1000V AC,持续1分钟;触点与外壳间最小1500V AC,持续1分钟
    - 机械寿命:瞬时动作最小100万次操作;交替动作最小20万次操作
    - 电气寿命:银合金触点最小1万次操作;金合金触点最小20万次操作(在125V AC 3A负载下)
    - 操作力:
    - 单极:正方形和矩形均为1.9牛顿
    - 双极:正方形3.1牛顿,矩形2.55牛顿
    - 接触时间:断开后接通(Break before make)
    - 行程:预行程0.17毫米,超行程0.06毫米,总行程0.23毫米

    产品特点和优势


    低轮廓按钮开关(Series UB)具有以下特点和优势:
    - 高可靠性:其机械寿命长达100万次操作,电气寿命也达到数万次,确保长期稳定运行。
    - 快速响应:采用快断快合机制,能够有效减少电弧并延长使用寿命。
    - 多重安装方式:提供PCB安装和插销安装等多种安装方式,适应不同的应用场景。
    - 环境适应性:工作温度范围宽广,从-25°C到+50°C,适合恶劣环境。
    - 多样化配置:提供不同颜色和图案的标签选项,可定制化程度高。

    应用案例和使用建议


    低轮廓按钮开关(Series UB)常用于工业自动化控制系统、医疗设备操作面板和航空航天驾驶舱面板等场景。例如,在医疗设备中,这种按钮开关能够承受频繁操作和高强度的工作条件,同时保持良好的操作手感和长寿命。
    使用建议:
    1. 环境适应性:在潮湿或多尘环境下使用时,应定期清洁以保持性能稳定。
    2. 散热管理:长时间使用时注意散热,避免过热影响寿命。
    3. 电气连接:确保良好的电气连接,避免接触不良导致的故障。

    兼容性和支持


    低轮廓按钮开关(Series UB)与常见的PCB和面板兼容,安装简便。厂商提供详尽的技术文档和用户手册,同时也提供一定的售后和技术支持服务。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决办法:检查触点表面是否有污染物,如有需清洁。必要时更换触点材料。
    2. 问题:操作力过大
    - 解决办法:检查内部机械结构是否卡滞,调整相关部件位置。必要时联系技术支持进行维修。
    3. 问题:LED灯不亮
    - 解决办法:确认LED电路是否正常,检查电源电压和极性是否正确。如问题依旧,考虑更换LED组件。

    总结和推荐


    低轮廓按钮开关(Series UB)凭借其卓越的可靠性、多样化的配置选项和广泛的适用性,在多个行业中都有广泛应用。尤其适合对空间有限但要求高性能的场合。我们强烈推荐这一系列产品,相信能够满足您的各种需求。

UB26KKW015F参数

参数
最大交流触点电压 125V
最大直流触点电压 30V
电流额定值 5A
执行器类型 Without Cap
指示颜色 绿色
开关配置 DPDT
面板开孔尺寸 方形-16.20x16.20
机械寿命 10000Cycles
开关功能 On-On
电气寿命 10000Cycles
长*宽*高 17.8mm(长度)*8.6mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
包装方式 盒装,散装

UB26KKW015F厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB26KKW015F数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB26KKW015F UB26KKW015F数据手册

UB26KKW015F封装设计

查看详情并下载
Symbol
Footprint
3D Model
