WR13AT

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-Off-On SPDT 30000Cycles 10000Cycles 15A SPDT SPDT 卡入式安装,按扣安装,螺纹安装,面板安装 41mm(长度)*46.7mm(高度)
供应商型号: WR13AT
供应商: 国内现货
标准整包数: 1

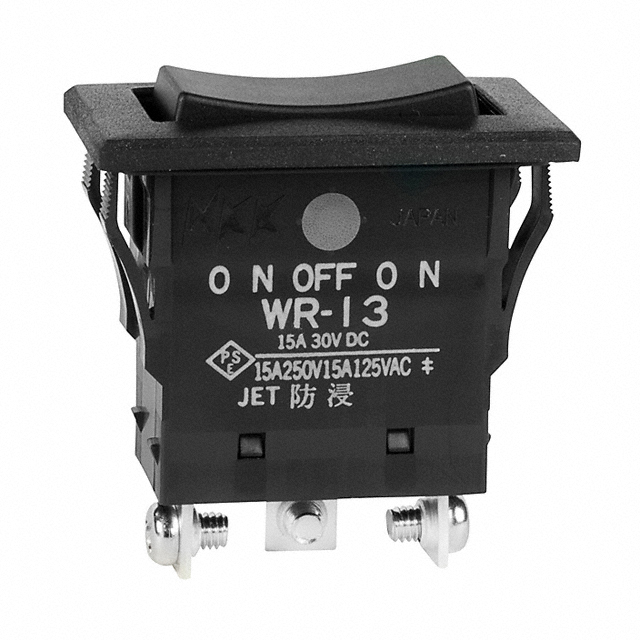

NKK SWITCHES 翘板开关 WR13AT

WR13AT概述

    环境密封翘板开关:Series WR

    产品简介


    Series WR是一款环境密封的翘板开关,广泛应用于各种需要高可靠性操作的场合。这类开关提供多种安装方式,如焊接端子、螺钉端子、快速连接端子及导线引脚。这些开关特别适合于恶劣环境中使用,如工业控制、船舶、军事设备等。其坚固耐用的设计使其能够在极端温度、湿度和振动条件下稳定工作。

    技术参数


    - 电气容量(电阻负载)
    - 功率等级:15A @ 125/250V AC 或 15A @ 30V DC
    - 接触电阻:焊接端子、螺钉及快速连接终端型号的最大值为10毫欧姆;导线引脚终端型号的最大值为30毫欧姆
    - 绝缘电阻:在500V DC时最小为200兆欧姆
    - 介电强度:接触对之间至少1250V AC持续1分钟;接触对与外壳之间至少3750V AC持续1分钟
    - 机械寿命:最低30,000次操作
    - 电气寿命:电路11和12型号最低为15,000次操作;电路13、15、18、19型号最低为10,000次操作
    - 触点角度:24度
    - 材料与表面处理
    - 轴柄:聚苯醚
    - 外壳:尼龙(UL94V-0)
    - 内壳:三聚氰胺(UL94V-0)
    - 导线引脚模型的盖子:玻璃纤维增强尼龙(UL94V-0)
    - 橡胶密封圈:氯丁橡胶
    - 可动触点:镀银铜
    - 固定触点:镀银铜合金
    - 引脚:镀锡黄铜
    - 导线引脚盖:耐热聚氯乙烯(导线规格为14 AWG)
    - 环境数据
    - 工作温度范围:-25°C 至 +85°C (-13°F 至 +185°F)
    - 湿度:40°C(104°F)时湿度为90%至95%,持续96小时
    - 振动:频率范围从10 Hz到55 Hz,振幅为1.5 mm,每次方向持续2小时
    - 冲击:50G加速度(每方向5次冲击)
    - 面板密封:前面板符合IEC60529标准的IP67,后面板符合IP60标准

    产品特点和优势


    Series WR的主要特点是其一体化构造和独特的密封设计。该开关具有防止轻焊的特殊接触机制,实现最小的接触跳动,通过专门设计的互锁切换机构。外壳材料采用耐热树脂,满足UL94V-0阻燃标准,并具有出色的电弧和追踪抗性。此外,该系列提供多种安装选项,包括焊接端子、螺钉端子、快速连接端子和导线引脚,适应不同的应用需求。

    应用案例和使用建议


    Series WR适用于要求高度可靠和防护的场合,例如工业控制系统、船舶导航系统及军事设备。对于这些应用,确保正确的安装和接线至关重要。建议用户按照制造商的指导进行操作,定期检查和维护以确保长期稳定性。特别是导线引脚模型,其完全符合IP67标准,适用于临时浸入水中的场合。

    兼容性和支持


    Series WR符合多项国际标准,包括UL94V-0阻燃标准、UL标准和IEC标准。不同型号的开关可以通过添加相应的代码来获得UL和cULus认证。此外,所有型号都经过严格的测试,确保在15A @ 125/250V AC和15A @ 30V DC条件下的安全操作。

    常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查接线是否正确,确保所有接触面清洁无污垢。必要时重新更换接头或触点。

    - 问题2:开关操作不畅
    - 解决方案:检查开关是否被卡住,清除任何阻碍物,并确保开关的运动部件没有损坏。

    - 问题3:绝缘电阻低
    - 解决方案:检查是否存在湿气或污染,并确保开关及其周围环境干燥清洁。

    总结和推荐


    综上所述,Series WR是一款高品质、高性能的环境密封翘板开关。其坚固的构造、卓越的防护性能和广泛的适用范围使其成为恶劣环境下操作的理想选择。我们强烈推荐该系列产品给需要高可靠性和耐用性的客户。

WR13AT参数

参数
触点样式 SPDT
电流额定值 15A
电气寿命 10000Cycles
机械寿命 30000Cycles
开关功能 On-Off-On
指示颜色 -
开关配置 SPDT
长*宽*高 41mm(长度)*46.7mm(高度)
通用封装 SPDT
安装方式 卡入式安装,按扣安装,螺纹安装,面板安装
零件状态 在售
包装方式 散装

WR13AT厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

WR13AT数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES WR13AT WR13AT数据手册

WR13AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
