首页  >  产品百科  >  GW12LHV

GW12LHV

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: 开-开 SPDT 50000Cycles 50000Cycles SPDT 垂直安装,通孔安装 5mm(长度)*7.9mm(高度)
供应商型号: GW12LHV
供应商: 国内现货
标准整包数: 1

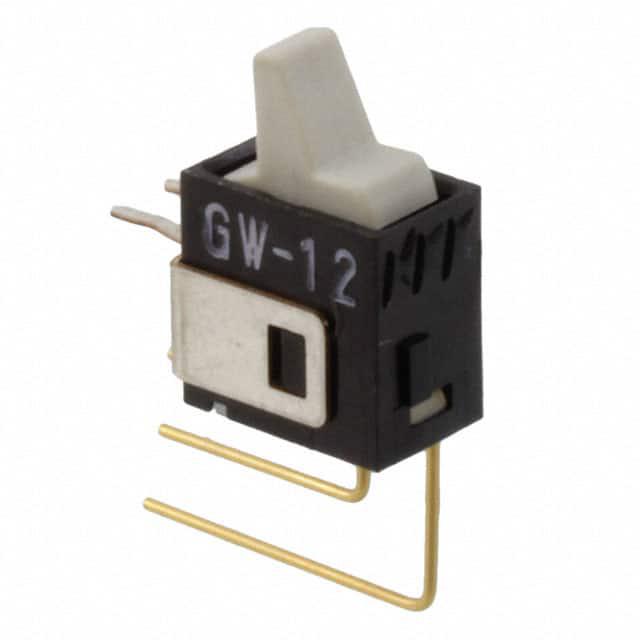

NKK SWITCHES 翘板开关 GW12LHV

GW12LHV概述

    GW Ultra-Thin Rockers 系列电子元器件产品技术手册

    产品简介


    GW Ultra-Thin Rockers系列是一组超薄摇杆开关,适用于手持设备和需要高密度PCB安装的应用场景。该系列产品主要由一系列不同的触控、倾斜和开关组件构成,适合逻辑级电路中的应用。这些摇杆开关不仅外观美观,还具备卓越的耐用性和可靠性,广泛应用于通信设备、医疗设备、工业控制系统等领域。

    技术参数


    - 电气能力(电阻负载):0.4瓦特最大@28伏交流/直流(适用范围0.1毫安~0.1安培@20毫伏~28伏)
    - 其他评级:
    - 接触电阻:最大80毫欧姆
    - 绝缘电阻:最小500兆欧姆@500伏直流
    - 介电强度:最小500伏交流1分钟
    - 机械寿命:至少50,000次操作
    - 电气寿命:至少50,000次操作
    - 操作力:摇杆为1.70牛顿;拨片为1.30牛顿
    - 摆动角度:28度
    - 材料与表面处理:
    - 操作器:玻璃纤维增强聚酰胺(UL94V-0)
    - 壳体:玻璃纤维增强聚酰胺(UL94V-0)
    - 密封环:丁腈橡胶
    - 可移动触点:磷青铜镀金
    - 固定触点:磷青铜镀金
    - 基座:玻璃纤维增强聚酰胺(UL94V-0)
    - 安装支架:磷青铜镀锡
    - 引脚:磷青铜镀金
    - 环境数据:
    - 工作温度范围:-30°C至+85°C
    - 湿度:在40°C(104°F)下90%至95%湿度持续240小时
    - 振动:10到55赫兹,峰-峰值位移1.5毫米,1分钟内完成扫描和返回,三个正交方向上各2小时
    - 冲击:50G加速度(每个方向5次冲击)

    产品特点和优势


    GW Ultra-Thin Rockers 系列开关的独特功能在于其极薄的设计,能够实现高密度PCB安装,非常适合手持设备和其他空间受限的应用场景。该系列产品采用了获奖的STC接触机制,具有更平滑、精确的触感和无与伦比的逻辑级可靠性。此外,其引脚采用环氧密封,可以防止焊剂和其他污染物的进入,确保长期稳定性。

    应用案例和使用建议


    根据手册提供的应用场景,这些摇杆开关非常适合用于手持设备、医疗设备、工业控制面板等场合。例如,在便携式医疗设备中,超薄设计可以提高设备的便携性,而STC接触机制则能确保长期稳定运行。建议在安装时遵循波峰焊接推荐方法,并注意清洁步骤,以保持开关的最佳性能。

    兼容性和支持


    这些摇杆开关与其他电子元器件具有良好的兼容性,适用于多种电路板布局。制造商提供了详细的安装指南和技术支持,以帮助用户正确安装和维护这些开关。

    常见问题与解决方案


    根据技术手册中的内容,用户可能遇到的问题及解决办法包括:
    - 问题1:开关安装后无法正常工作
    - 解决方案:检查安装是否正确,确保所有接线连接牢固。
    - 问题2:开关操作不顺畅
    - 解决方案:清洁开关内部,确保没有灰尘或异物影响其操作。
    - 问题3:开关寿命短
    - 解决方案:检查是否超过额定操作次数,并确保安装符合规范。

    总结和推荐


    综上所述,GW Ultra-Thin Rockers 系列开关以其超薄设计、高可靠性以及出色的环境适应性,在手持设备和工业控制应用中表现出色。如果您的项目需要高密度PCB安装且对开关的耐用性和可靠性有较高要求,强烈推荐选择这一系列的产品。通过合理的安装和维护,这些开关能够为您的设备提供长久稳定的性能。

GW12LHV参数

参数
指示颜色 -
开关配置 SPDT
触点样式 SPDT
电流额定值 -
电气寿命 50000Cycles
机械寿命 50000Cycles
开关功能 开-开
长*宽*高 5mm(长度)*7.9mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

GW12LHV厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

GW12LHV数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES GW12LHV GW12LHV数据手册

GW12LHV封装设计

查看详情并下载
Symbol
Footprint
3D Model
