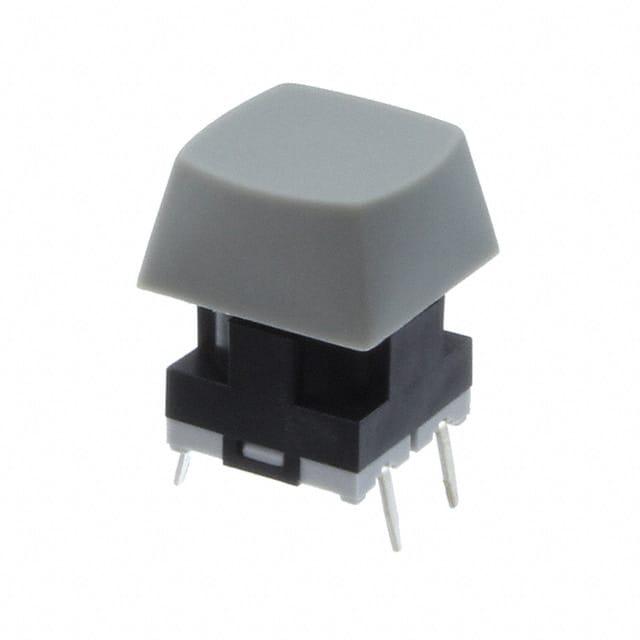

JB15HAP-1H

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 2.65N 1000000Cycles 125mA 300μm 14.7mm 通孔安装 10mm*10mm*14.7mm
供应商型号: 360-3825-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 轻触开关 JB15HAP-1H

JB15HAP-1H概述


    产品简介


    J系列JB低剖面密封按压开关是来自NNK的产品,主要应用于逻辑级电路。这类开关以其独特的低剖面设计和密封构造而闻名,广泛用于各种电子产品和控制面板中,尤其是在需要高可靠性及长时间稳定工作的环境中。

    技术参数


    - 电气容量(电阻负载)
    - 低/逻辑电平:标准操作力模型下50mA@24VDC最大值;高操作力模型下125mA@24VDC最大值。

    - 其他规格
    - 接触电阻:最大50毫欧姆。
    - 绝缘电阻:最小500兆欧姆@250VDC。
    - 介电强度:最低250VAC,持续1分钟。
    - 机械寿命:最小5,000,000次操作。
    - 电气寿命:最小5,000,000次操作。
    - 额定操作力:JB15为1.76N,JB15H为2.65N。
    - 总行程:JB15为0.010英寸(0.250毫米),JB15H为0.012英寸(0.300毫米)。

    产品特点和优势


    - 设计多样性:提供多种不同安装方式,包括直角安装,增加设计灵活性。
    - 高操作力类型:具有更明显的操作手感,提高用户体验。
    - 密封结构:防止接触污染,并允许自动化焊接和清洁。
    - 高度可靠的接触机制:采用球形接触点,提供清晰的触觉反馈,确保电路转移可靠且使用寿命长。

    应用案例和使用建议


    应用场景:这些开关适用于低电压、低电流的逻辑级电路,如键盘矩阵布局,也可实现X-Y类型的电气互连。例如,在需要多个按键连接到单个印刷电路板上的键盘设计中,这种开关能够提供理想的解决方案。
    使用建议:考虑到焊接和清洁要求,推荐使用波峰焊,并参考补充部分的说明。此外,在设计键盘矩阵时,可以通过定制按钮和框架实现更高的设计灵活性。

    兼容性和支持


    - 兼容性:该系列产品符合标准的0.100英寸(2.54毫米)PCB网格间距,确保良好的兼容性。
    - 支持:制造商提供了详细的焊接和清洗指南,并通过技术支持解答用户可能遇到的问题。

    常见问题与解决方案


    - 问题1:如何正确安装波峰焊?
    - 解决方法:遵循制造商提供的指南,使用推荐的波峰焊方法进行安装。

    - 问题2:如何确保接触可靠性和长期稳定性?
    - 解决方法:定期检查并保持清洁,避免污染物进入接触区域。

    总结和推荐


    总体而言,J系列JB低剖面密封按压开关凭借其坚固耐用的设计和广泛的适用范围,非常适合需要高性能、高可靠性的电子应用。它不仅满足了基本的功能需求,还在用户体验和设计灵活性方面表现出色。强烈推荐这一产品用于对开关质量和可靠性有较高要求的应用场景。

JB15HAP-1H参数

参数
电流额定值 125mA
电压额定值 24V(DC)
执行器高度 14.7mm
执行器行程 300μm
机械寿命 1000000Cycles
操作力 2.65N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 10mm*10mm*14.7mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘
